电力施工用T型手柄楔形接地夹结构

　　在电力系统运维、电气设备安装、工业厂房接地网布设的现场作业场景里，接地连接件的可靠性直接决定了作业人员的人身安全与设备的防雷、防漏电保护效果，这款楔形结构的接地夹，正是针对传统螺栓式接地夹装拆效率低、接触面积不足、大电流冲击下易松动的痛点优化设计的专用导电连接件。从实际使用场景来看，这类接地夹可适配扁钢接地排、圆钢接地极、设备金属外壳接地点等多种接地端结构，既可以用于临时施工接地的快速装夹，也能作为固定接地回路的长期连接件使用，覆盖从10kV配网检修到车间设备接地、通信基站防雷接地的多类作业需求。

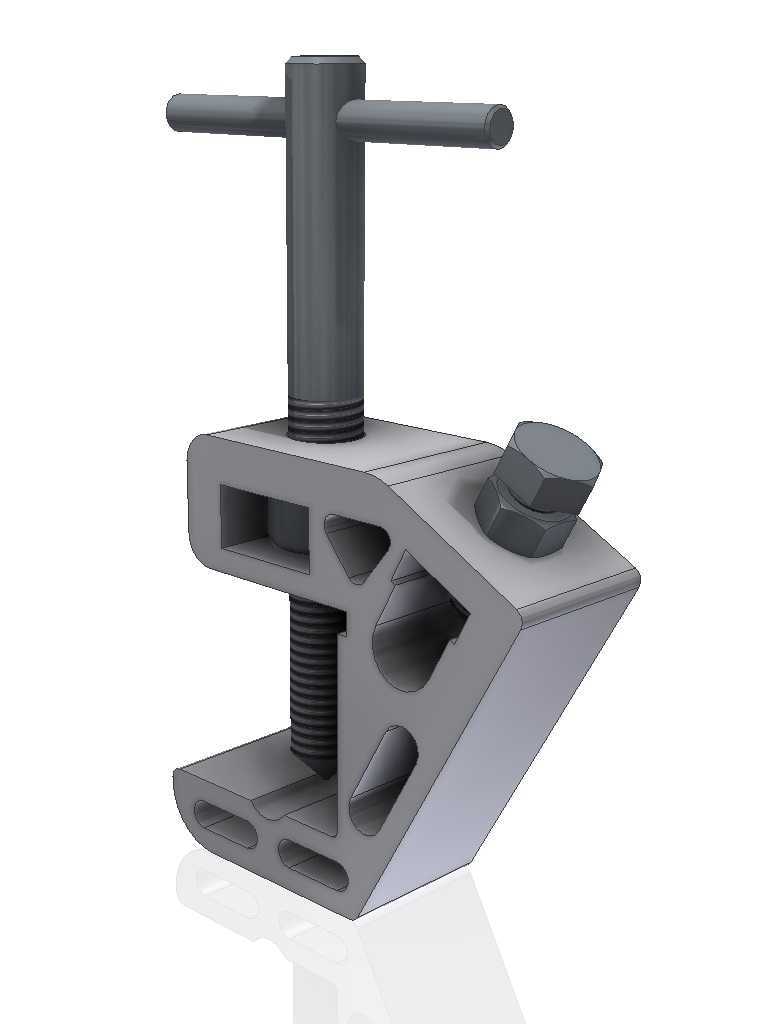

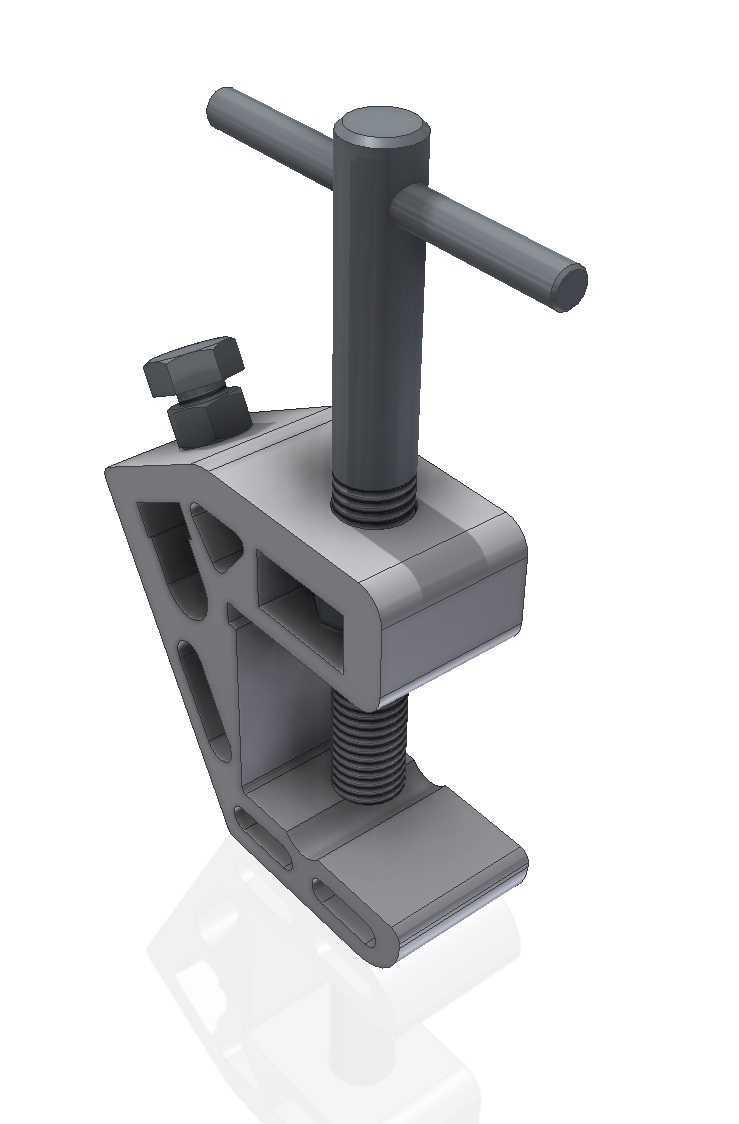

　　结构设计上，这款接地夹采用楔形夹紧主体搭配T型调节手柄的组合方案，夹体主体采用镂空式楔形型腔结构，并非实心块体设计——这种设计一方面在保证夹体结构强度的前提下，大幅降低了零件自身重量，减少高空作业时携带的负重，另一方面楔形型腔的斜面结构可以在拧紧顶紧螺栓时，让夹体的两个夹持面产生自适应的抱紧力，随着螺栓拧紧力矩提升，夹持面与接地导体的接触压力会同步线性增大，避免传统平口夹长期使用后因震动、热胀冷缩出现的接触间隙。夹体上的三处镂空槽并非随意开设，靠近夹持端的长圆形槽用于避让接地排上的安装凸点或氧化层凸起，中部的三角形镂空是应力释放结构，避免夹体在大夹紧力下出现应力集中开裂，靠近螺栓安装位的长槽则是为了给T型螺栓的行程预留足够的调节空间，让夹体可以适配3mm到18mm厚度的不同规格接地排或接地极。

　　顶部的T型手柄采用一体化圆柱结构，不需要额外配套扳手即可徒手完成拧紧与松脱操作，在高空作业、狭窄空间作业无法携带大型工具的场景下，操作人员单手即可完成装夹动作，手柄下方的螺杆采用粗牙梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，反复装拆数百次也不会出现滑牙问题，螺纹段的长度经过精准核算，完全张开时夹口的最大开度可以满足常规接地扁钢、圆钢的夹持需求，完全夹紧时螺杆不会出现顶死、空转的情况。夹体侧面额外设置了一个内六角锁紧螺钉，当T型手柄将夹体夹紧到额定力矩后，拧紧这个侧置锁紧螺钉可以形成双重锁止结构，即使遇到大风震动、设备运行长期震动、温度剧烈变化导致的螺纹预紧力衰减，锁紧螺钉也能顶住夹体的活动面，避免夹口松动导致接地电阻升高。

　　从安装边界来看，这款接地夹的整体外形尺寸经过优化，夹体主体的楔形斜边角度为42度，这个角度既保证了夹持时的自锁性能，又不会因为角度过小导致夹体长度过大占用过多安装空间；夹体的总宽度控制在65mm以内，在密集排布的接地排上安装时，相邻两个接地夹之间不会出现干涉；夹持面采用滚花处理，不需要对接地导体的表面做完全打磨去除氧化层的处理，滚花纹路可以刺破导体表面的氧化层、油漆层，保证金属接触面的有效导通，降低接触电阻，满足大故障电流泄放时的导电要求。接线端的结构采用平面压紧式设计，可以适配16平方到70平方的多股接地软铜线，接线螺钉的压紧面带有防滑齿，压紧后铜线不会因为拉扯、震动出现松脱，保证接地回路的连续性。

　　在实际工程应用中，这类接地夹的设计需要平衡夹紧力、导电性能、操作便捷性三个核心指标：如果一味追求大夹紧力把夹体做的厚重，会导致操作费力、携带不便；如果过度减重削弱结构强度，大电流通过时夹体可能因为电动力作用出现变形断裂；如果手柄设计过小，徒手操作时力矩不足会导致夹紧力不够。这款接地夹的结构在三者之间做了最优平衡，镂空结构的筋位厚度经过受力仿真验证，在12kN的夹紧力下不会出现塑性变形，T型手柄的长度刚好可以让操作人员徒手施加8N·m的拧紧力矩，满足接触电阻小于100μΩ的导电要求，侧置锁止螺钉的设计也解决了长期使用的松动问题，相比传统的U型接地夹、螺栓平压式接地夹，装拆效率提升60%以上，接触可靠性提升一个等级，完全满足电力安全工作规程中对接地连接件的性能要求。
