自行车车把内置附件剖面结构设计

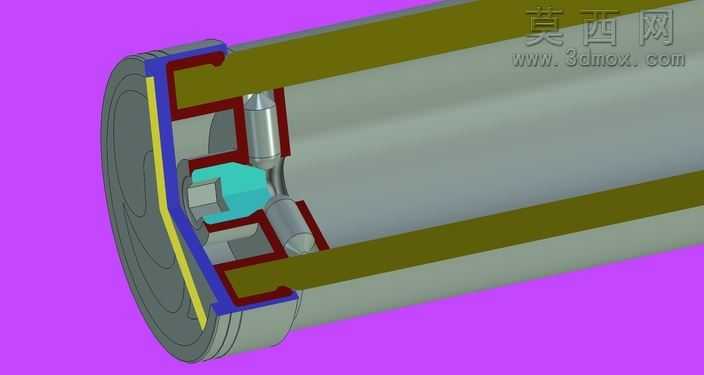

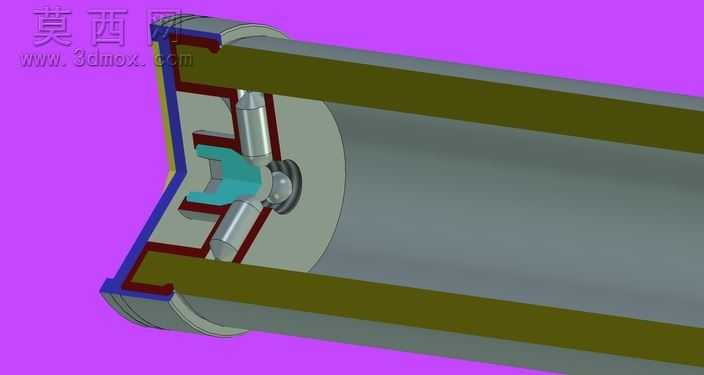

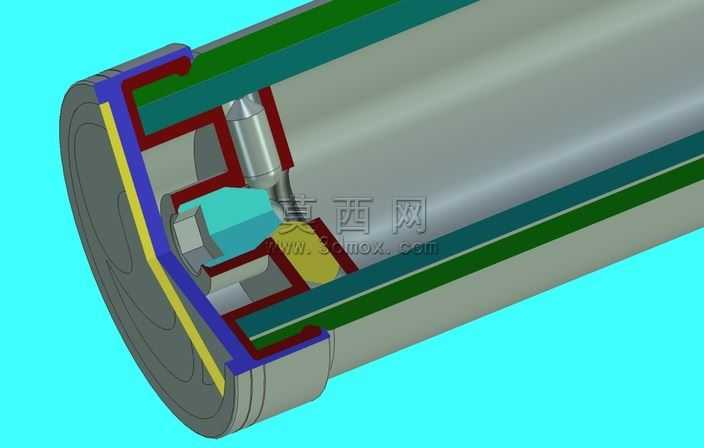

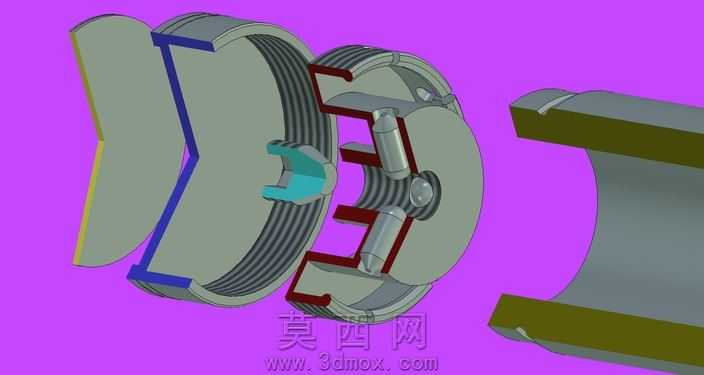

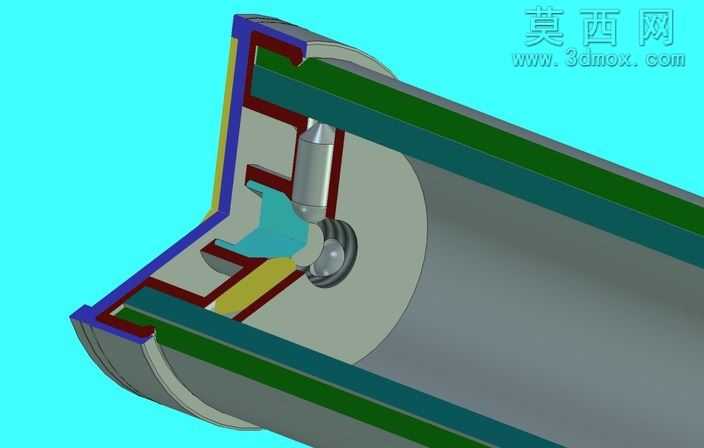

本作品为自行车车把内置附件的三维结构设计，采用剖面展示形式直观呈现内部装配关系，建模过程中首先对车把主体金属管材进行基础特征构建，按照实际管材壁厚参数完成圆柱基体拉伸，通过抽壳命令还原空心管材的真实形态，为后续内置组件的装配预留合理空间。内部附件的建模严格遵循机械装配逻辑，首先完成端部密封端盖的结构设计，端盖外侧设置与车把内壁适配的卡接凸缘，内侧预留多层环形卡槽用于固定内部功能组件，建模时对卡槽的配合公差进行合理设定，保证虚拟装配时无干涉问题。内部功能组件包含柱状安装基座、弹性定位销、走线导向槽等结构，柱状基座采用与车把同轴心的装配定位，通过径向凸筋与端盖卡槽实现周向固定，弹性定位销采用独立零件建模，还原其伸缩活动的结构空间，走线导向槽沿车把轴向延伸，槽体边缘做圆角过渡处理，避免骑行过程中刹车、变速线材被尖锐边缘磨损。渲染阶段采用差异化材质区分不同零件，车把主体金属管材赋予哑光银灰色金属材质，模拟铝合金车把的真实表面质感，端盖及内部固定结构采用深灰、藏蓝、暗红等不同色系的硬质塑料材质，通过色彩差异清晰区分各个独立零件，内部密封胶条赋予黄色橡胶材质，还原橡胶件的哑光弹性质感，背景采用高饱和度青蓝色，突出剖面结构的轮廓层次。设计过程中充分考虑自行车车把的实际使用场景，内置附件的整体尺寸严格适配常规自行车车把的内径参数，所有内部组件的排布均避开刹车、变速线材的常规走线路径，端部密封结构能够阻挡雨水、灰尘进入车把内部，延长内置组件及车把本身的使用寿命，弹性定位销结构可实现附件的快速拆装维护，无需额外工具即可完成组件的更换调整，整体结构紧凑合理，在不改变车把外部形态的前提下拓展了车把的内置功能拓展空间，为自行车车把的功能集成设计提供了直观的三维结构参考。
