电厂变压器油冷却散热装置结构设计

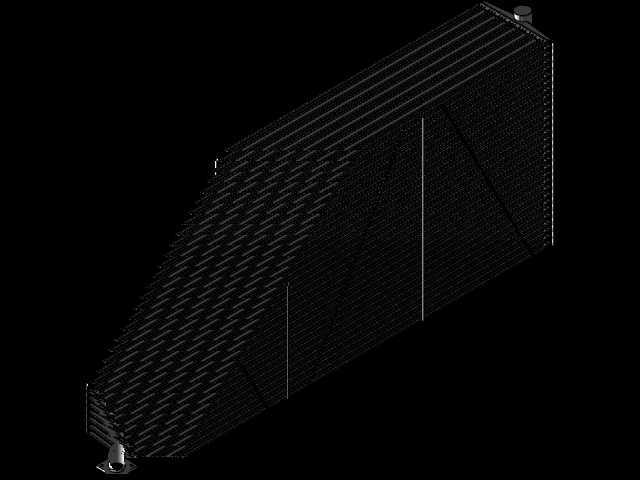

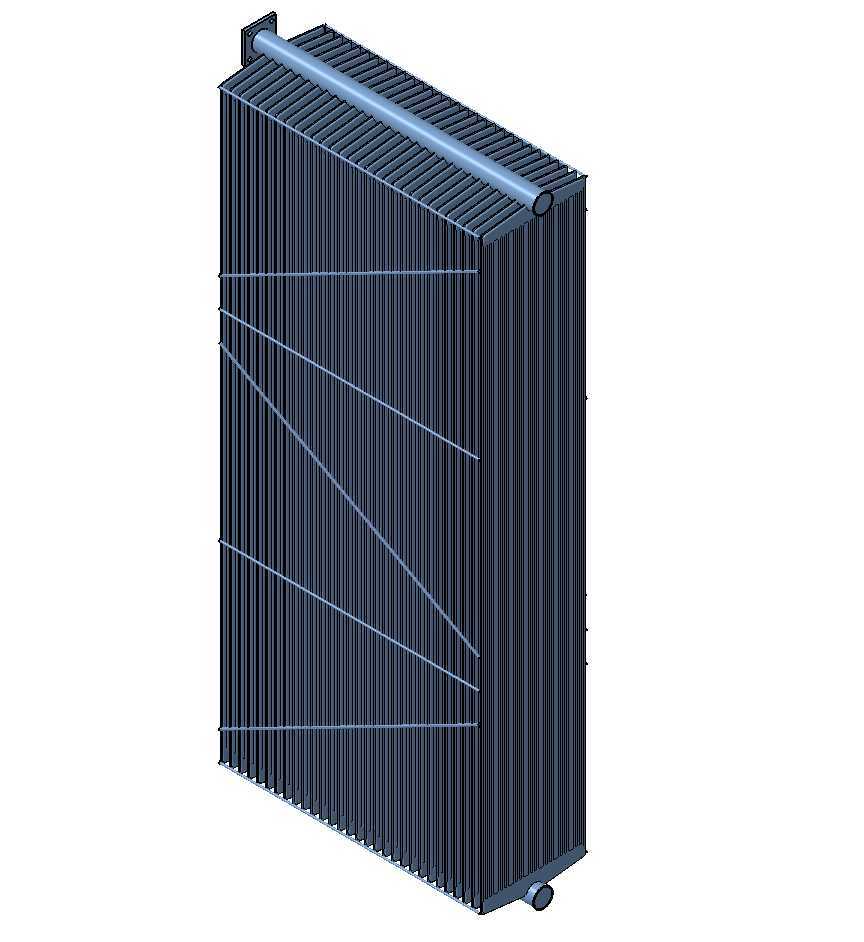

　　在火力发电厂、大型枢纽变电站的主变运行场景中，油浸式变压器的负载波动、环境温度变化都会直接影响绝缘油的工作温度，一旦油温超出阈值，绝缘介质老化速度会呈指数级上升，直接威胁主设备的运行寿命与电网稳定性，油冷却器作为变压器外接的核心散热单元，承担着把变压器内部高温绝缘油携带的热量置换到外部空气介质中的关键作用，是主变系统不可或缺的配套组件。本次呈现的冷却器结构，采用片式散热管束组合的架构，区别于传统管式冷却器的流道设计，散热单元采用多组平行排布的冲压散热翅片组，高温绝缘油从上部集流管进入后，会均匀分流到每一片散热流道内，流道外壁压制的密集翅片结构可以大幅提升与空气的接触面积，在自然通风或者强制风冷的工况下，都能保证油流在流经整个管束的过程中完成充分的热量交换，冷却后的绝缘油从下部集流管回流到变压器油箱内，形成完整的闭式循环散热回路。

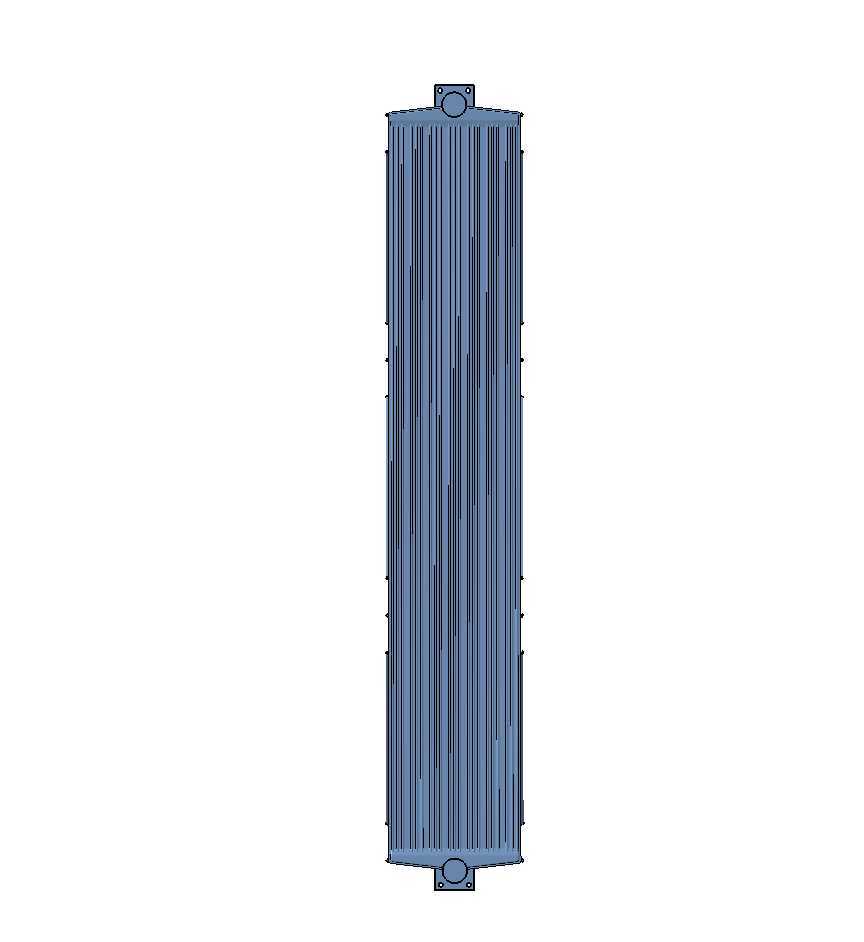

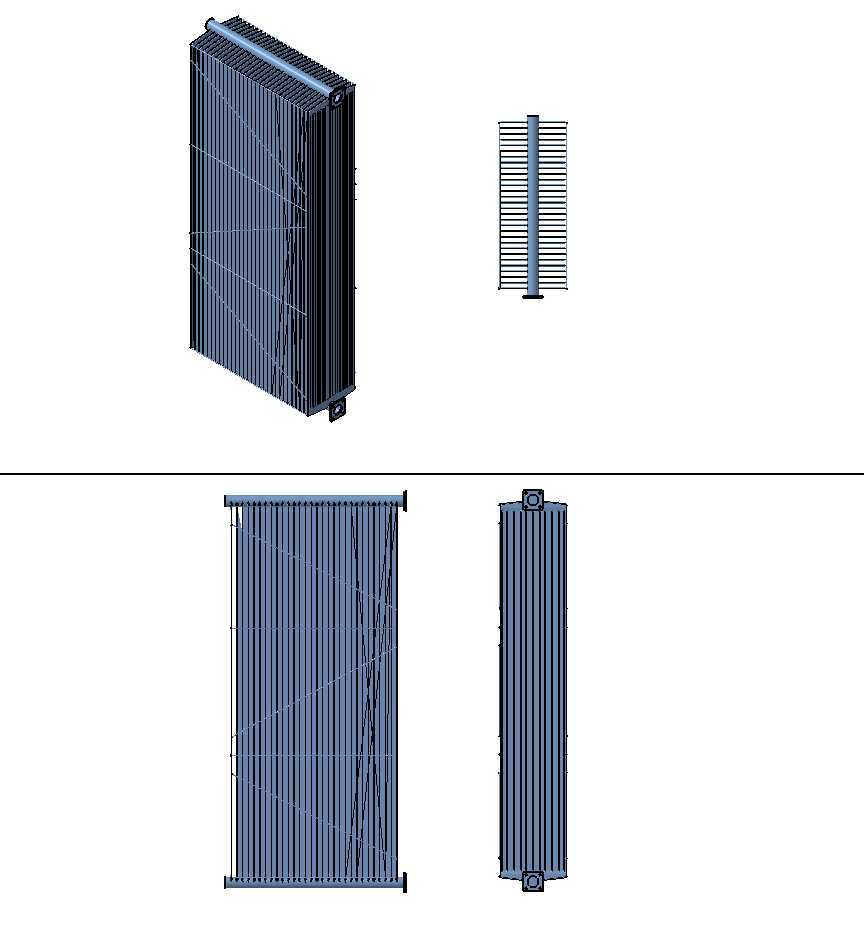

　　从设计逻辑上看，该结构首先考虑了电厂现场的安装边界约束，整体采用立式矩形布局，四个安装支脚设置在设备底部的四个角点，支脚位置预留了标准的螺栓安装孔位，可以直接匹配现有主变外接冷却系统的安装基座尺寸，不需要对原有变压器的外接油路、支撑结构做额外改造，能够直接适配同容量等级老旧电厂主变的冷却系统升级替换需求。散热管束的排布做了流场优化，相邻散热片之间的间距经过计算校核，既保证了足够的散热面积，又避免了间距过小导致的通风阻力过大、积灰难以清理的问题，在电厂多粉尘的户外运行环境下，常规的压缩空气吹扫就可以完成散热片间隙的清灰维护，不需要拆解设备结构。

　　设备的进出油接口设置在侧部的集流管端面上，接口采用标准的法兰连接结构，密封面的尺寸、螺栓孔分布都匹配电力行业变压器外接油路的通用标准，现场安装时只需要对接油路法兰、完成密封紧固即可接入系统，不需要额外加工过渡连接件。从结构强度设计上，散热片采用薄壁导热金属板材冲压成型，边缘做了折边加强处理，既保证了整体的轻量化，又能承受变压器油循环过程中的工作压力，不会因为长期油压波动出现散热片变形、渗漏的问题；上下集流管采用厚壁管材制作，与散热片的连接位置采用满焊工艺，焊接位置做了渗漏检测结构预留，方便出厂前的打压试验校验。

　　在实际运行过程中，该冷却器可以匹配不同的风冷配置，如果是自然风冷工况，依靠散热片自身的烟囱效应就可以带走额定负载下的发热量；如果是夏季高温高负载工况，可以在冷却器的侧面加装轴流风机，形成强制风冷回路，散热效率可以提升40%以上，满足变压器短时过载运行的散热需求。设计过程中还考虑了不同安装方向的适配性，散热管束的对称结构允许设备根据现场的油路走向调整安装朝向，不需要改动内部流道结构，就可以适配左进右出、右进左出等不同的油路布置方式，降低现场安装的适配难度。设备的整体外形尺寸经过压缩优化，在保证散热面积满足设计要求的前提下，尽可能缩小了横向占用空间，对于电厂内布置紧凑的主变区域来说，不会占用过多的检修通道空间，日常巡检过程中可以直接观察到散热片的外观状态，及时发现渗漏、积灰等问题。另外，结构设计上规避了容易出现积液的死角，油流在流道内的流向是从上到下的顺向流动，停机状态下不会出现绝缘油残留淤积的问题，减少了油泥沉积堵塞流道的风险，能够延长冷却器的维护周期，降低电厂的日常运维工作量。
