虹吸原理毕达哥拉斯杯结构设计

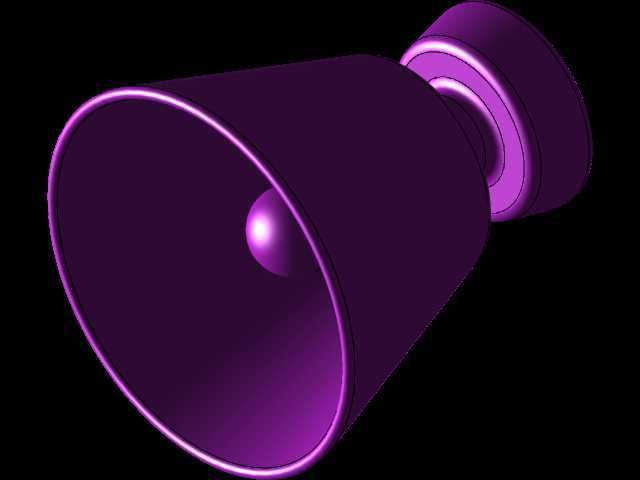

　　这款虹吸式杯体结构，核心依托连通器与虹吸效应实现液位控制功能，日常可作为科普教学器具，面向中小学物理实验、科技馆流体力学展区做原理演示使用，也可作为趣味文创容器承载饮品，让使用者在实际操作中直观理解流体力学的基础规律。从结构组成来看，整个杯体分为敞口盛液腔、中心立柱内置虹吸管、底部承托基座三个核心部分，盛液腔采用上宽下窄的倒锥台造型，侧壁设置均匀壁厚，既保证敞口区域的液体容纳量，也能让液体在加注过程中形成平缓的液位上升斜率，避免加注时液体飞溅。

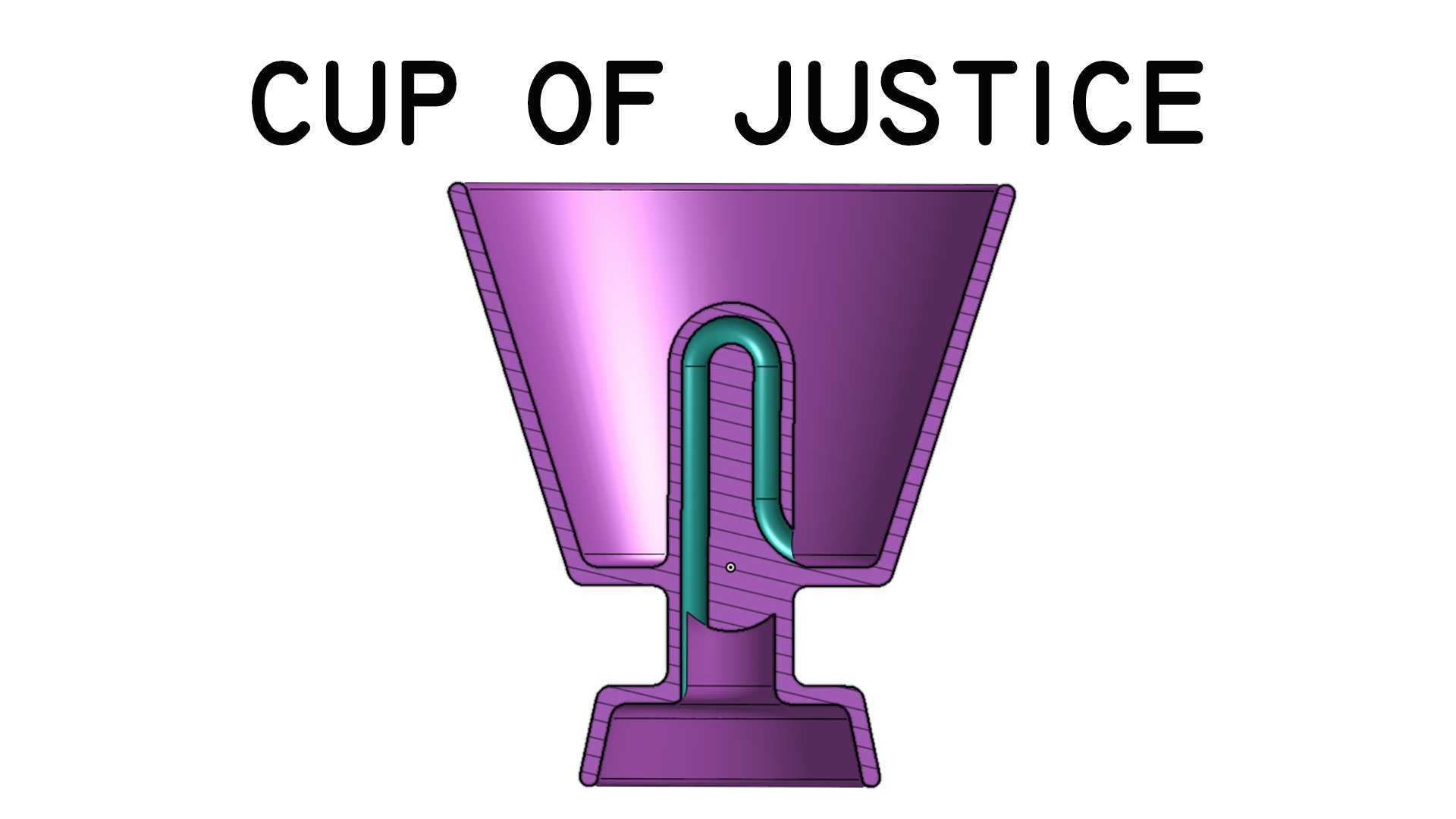

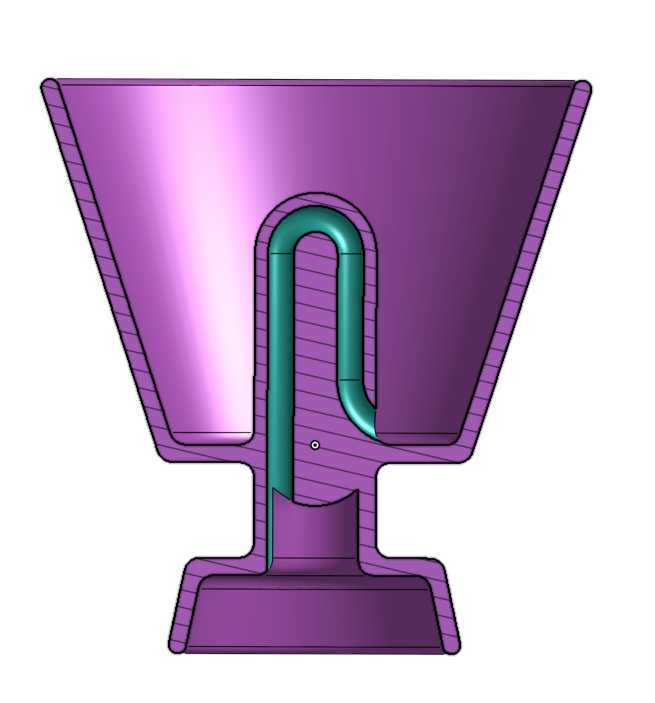

　　中心立柱从杯底向上延伸至接近杯口的高度，内部的虹吸管为倒U型结构，一端开口位于立柱下部靠近杯底的位置，另一端沿立柱内部向下延伸，直接贯通杯底与外部连通，虹吸管的最高拐点位置，就是杯体允许的最大安全液位高度。在实际使用过程中，当向杯内加注液体的液位低于虹吸管拐点高度时，管内外气压保持平衡，液体不会发生流动，可正常盛装液体供使用者取用；一旦加注液位超过虹吸管拐点，管内空气被完全排出形成负压，在大气压作用下杯内液体会持续通过虹吸管从底部通道完全排出，直到杯内液体全部排空才会停止，整个过程无需额外动力触发，完全依靠流体自身的物理特性完成动作。

　　设计过程中首先要确定虹吸管的管径与拐点高度的匹配关系，管径过大会导致虹吸触发滞后，液位超过拐点后无法快速形成满管流，管径过小则会导致排液速度过慢，残留液滴容易在管内淤积造成堵塞，经过多轮流体仿真验证，虹吸管内径取盛液腔最大内径的1/12到1/10区间时，虹吸触发响应速度与排液效率能达到最优平衡。杯体的壁厚设计需要兼顾结构强度与成型便利性，侧壁采用等壁厚结构，拔模斜度设置为3度，既满足注塑或3D打印的脱模要求，也能避免壁厚差异导致的成型收缩变形。中心立柱与杯底的连接位置做圆角过渡处理，避免应力集中导致立柱受外力碰撞时发生断裂，虹吸管与杯底的贯通位置做密封贴合设计，保证除虹吸管通道外无其他渗漏点，避免虹吸过程中出现漏液失效。

　　安装边界方面，整个杯体底部基座为平面结构，可直接放置在水平桌面、展台等平整支撑面上，无需额外固定结构，基座直径比杯体下部直径宽出15%左右，提升放置时的稳定性，即使杯内加注满液体，整体重心也落在基座支撑范围内，不会发生侧翻。杯体总高度与上部敞口直径的比例控制在1:1.2左右，既保证握持时的手感舒适度，也让整体造型协调美观。在科普场景应用中，这款结构可以直观演示虹吸效应的触发条件、流体压力差的作用规律，相比平面教材的图文讲解，实体模型可让观察者亲手操作，通过调整加注液体的速度、液位高度，观察不同状态下的液体流动状态，加深对流体力学原理的理解。作为趣味日常器具使用时，其独特的排液特性也能起到行为提示作用，提醒使用者取用有度，避免过度加注造成液体浪费。建模过程中需要重点处理虹吸管与立柱的布尔运算合并，保证内部流道完全光滑无台阶，避免流道内的凸起造成气阻，导致虹吸效应无法正常触发；杯体内壁与虹吸管外壁的间距要均匀，避免局部壁厚过薄导致成型后出现透光或强度不足的问题；杯口位置做卷边钝化处理，避免锐边划伤使用者，同时提升杯口的结构强度，减少磕碰造成的缺口损伤。
