立式承压罐体工业设备结构设计

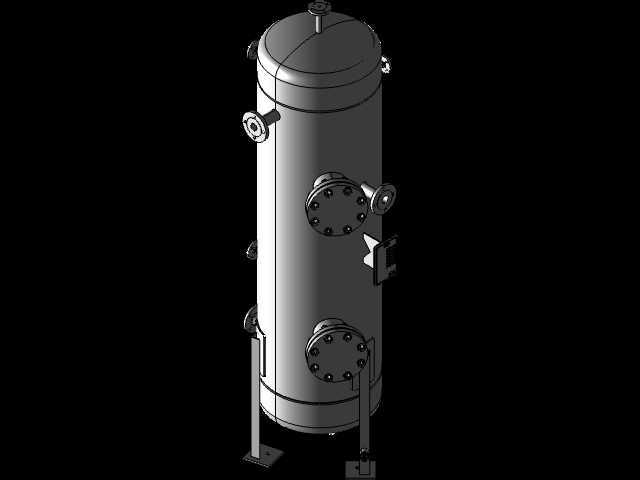

　　在船舶动力舱室、化工生产工段、集中供气站等场景中，这类立式承压罐体是介质存储与压力缓冲的核心承载部件，日常运行中需要稳定容纳带压的气体、液体或气液混合介质，抵消管路系统的压力波动，避免上游动力设备频繁启停带来的压力冲击，保障整套流体输送系统的运行稳定性。从结构设计逻辑来看，整体采用立式圆柱筒体搭配上下标准椭圆封头的构型，这种构型经过大量工程验证，能在相同容积与承压等级下实现更优的材料利用率，筒体环向应力分布均匀，封头过渡段无明显应力集中死角，长期承压运行下的疲劳寿命更有保障。

　　筒体侧面的接口布局完全贴合现场管路接驳需求，不同高度位置的径向接口分别对应介质输入、输出、排污、仪表安装等功能，大口径法兰接口采用带螺栓孔的盲板结构做密封，既满足后期检修时人员进入罐体内部清理、检查的需求，也能通过均布的螺栓预紧力保证密封面的压合均匀性，避免带压运行时出现介质渗漏。顶部的小口径接口用于安装安全阀、压力表等安全附件，当罐内压力超过设定阈值时可自动泄压，从结构层面规避超压运行的安全风险。

　　底部采用三根均匀分布的支腿做支撑，支腿下端带安装底板，可通过地脚螺栓与设备基础或船体甲板做刚性固定，这种三点支撑结构对安装基础的平面度公差容忍度更高，不会因为基础轻微沉降产生额外的装配内应力，支腿与筒体的连接位置做了局部补强，避免罐体满载时支撑位置出现局部应力超限。建模过程中需要严格控制各接口的位置公差，尤其是法兰密封面的平面度、接口轴线与筒体轴线的垂直度，这些形位公差直接决定现场安装时管路能否顺利对接，不会出现强制装配带来的密封失效问题。筒体壁厚的取值需要结合设计压力、介质腐蚀裕量、材料许用应力综合计算，封头的壁厚与筒体保持一致，焊接位置预留合理的坡口结构，方便后续生产时的焊接作业。

　　这类罐体在船舶场景应用时，还需要额外考虑船体航行时的摇摆、振动载荷，支腿与筒体的连接焊缝需要做加强处理，接口位置的管路连接要预留柔性缓冲余量，避免船体晃动带来的管路拉扯力直接作用在罐体接口上。日常运维中，侧面的人孔结构可方便运维人员定期检查罐体内壁的腐蚀情况、清理沉积的杂质，底部的排污接口可在停机时排空罐内残留介质，避免介质长期沉积带来的内壁腐蚀或管路堵塞问题。从安装边界来看，立式构型的占地面积更小，适合舱室、车间内空间局促的安装场景，设备就位时需要预留顶部安全阀的拆装空间、侧面人孔的开启空间，以及各接口管路的操作维护空间，避免后期运维时出现操作空间不足的问题。建模时所有法兰的连接尺寸、螺栓孔分布都遵循通用管路标准，保证生产加工时可直接选用标准件配套，不需要额外定制非标连接件，降低生产与后期维护的配件成本。
