符合GOST标准的弹性套筒针式联轴器结构

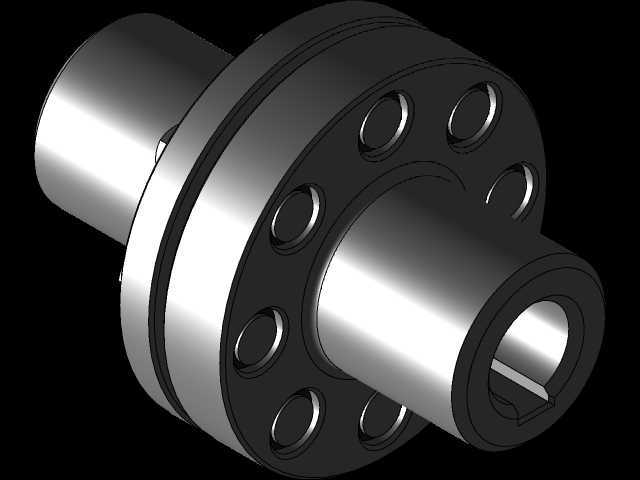

　　在工业传动系统的轴系连接场景中，这类弹性套筒针耦合结构主要用于两根同轴布置传动轴之间的扭矩传递，同时能够补偿两轴之间因加工误差、安装对中偏差、运行负载形变带来的少量径向、角向与轴向偏移，避免轴系因附加载荷出现轴承磨损、轴件疲劳断裂的问题，常见于中小型机电设备、泵组、轻工生产线的传动链路中。从结构设计逻辑来看，该耦合结构采用多组弹性套筒销作为扭矩传递的核心缓冲元件，两个对接的法兰盘端面上均匀分布对应数量的销孔，装配时将带弹性套筒的销件穿入两法兰的对齐孔位，依靠销件与孔壁的配合传递扭矩，弹性套筒的存在可以在传递扭矩的同时吸收传动过程中的冲击振动，降低启动、负载突变时的刚性冲击，相较于刚性联轴器，这类结构对安装对中精度的要求更低，运维拆装也更为便捷，不需要完全移动两端的设备即可完成耦合件的更换维护。

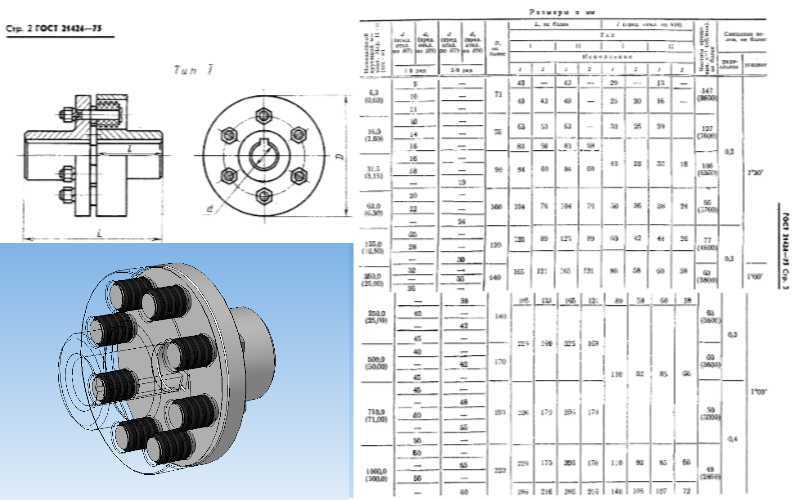

　　从安装边界与尺寸参数来看，该结构适配轴径42mm的传动轴，额定传递扭矩为500nm，法兰端的销孔采用圆周均布设计，安装时需要保证两轴的同轴度偏差控制在允许范围内，法兰端面的贴合间隙保持均匀，销件与弹性套筒装配到位后需要做防松处理，避免运行过程中销件窜动脱落。设计过程中首先需要根据额定传递扭矩计算销件的数量与直径，校核销件的剪切强度与弹性套筒的挤压应力，保证在额定负载下弹性元件不会出现永久形变，同时要控制法兰盘的外径与总长度尺寸，避免与周边设备部件出现干涉，法兰端的轴孔配合公差需要根据传动轴的配合要求选择，通常采用过渡配合保证扭矩传递的可靠性，键槽的尺寸与位置需要符合对应轴径的标准要求，保证与传动轴的键连接能够平稳传递扭矩。

　　在实际选型应用中，这类弹性套筒针联轴器适用于转速平稳、冲击载荷较小的传动场景，不适合用于频繁正反转、重载冲击的工况，运行过程中弹性套筒会随着使用时长出现老化磨损，需要定期检查销件与套筒的磨损情况，及时更换失效的弹性元件，避免因元件失效导致传动中断。三维建模过程中需要重点保证销孔的位置度公差，圆周均布的销孔角度偏差需要控制在合理范围内，否则装配时会出现销件无法穿入、两法兰无法贴合的问题，弹性套筒的建模需要体现其壁厚与装配间隙，还原实际装配时的过盈配合状态，3D模型的装配关系需要完全符合实际装配逻辑，方便后续做装配干涉检查、工程图导出以及运动仿真验证，为实际加工生产、装配调试提供准确的三维数据支撑。
