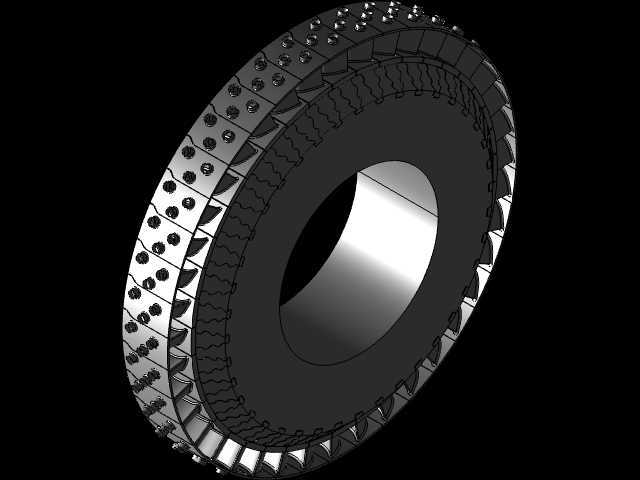

蒸汽轮机核心静叶持环结构三维设计

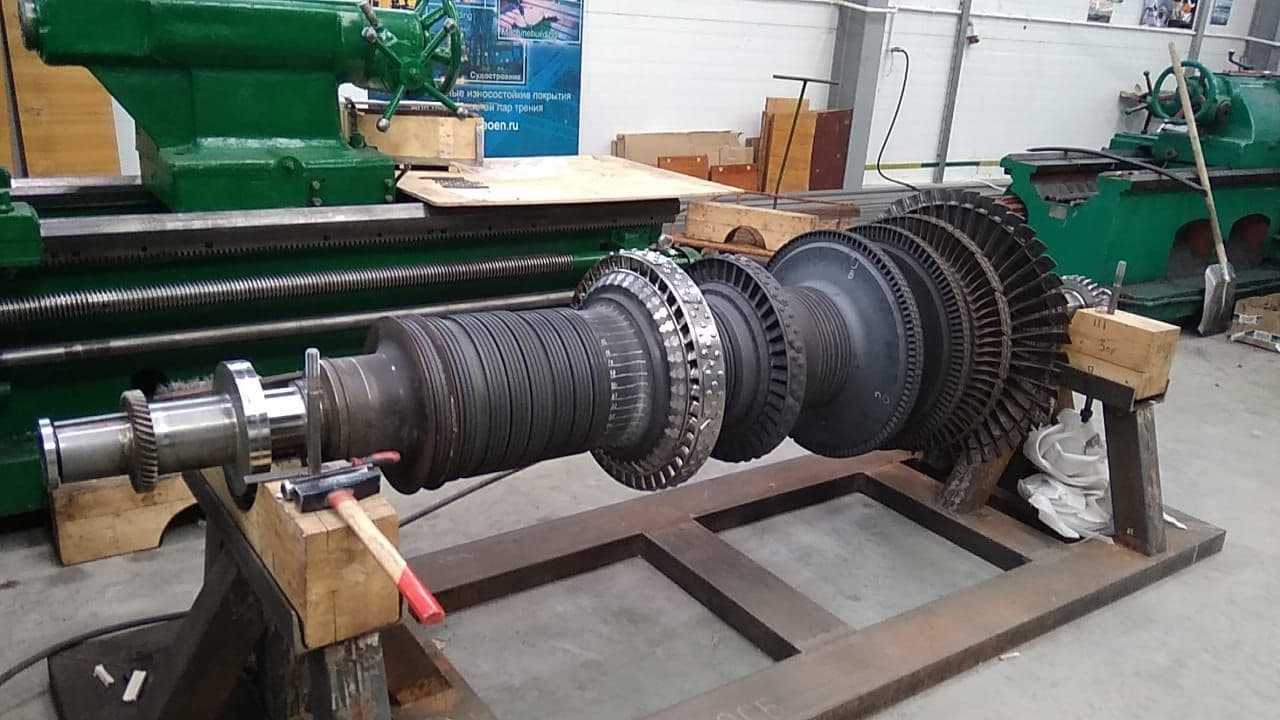

　　在火电、核电及大型工业驱动场景中，蒸汽轮机作为热能向机械能转换的核心透平设备，其通流部分的结构精度直接决定整机的热效率与运行稳定性，本次呈现的三维结构为蒸汽轮机中压段的静叶持环组件，是承担静叶固定、汽流导向与级间密封的核心承载部件。从实际工程应用来看，该部件安装于汽轮机汽缸内部的中压缸区段，对应蒸汽参数处于过热蒸汽区间，工作环境长期承受高温蒸汽的冲刷与交变热应力作用，设计过程中首先需要匹配通流部分的气动设计结果，每一级静叶的安装角、叶型弦长都严格对应气动计算给出的汽流出口角，保证蒸汽在动叶级间的流动损失控制在设计阈值内。

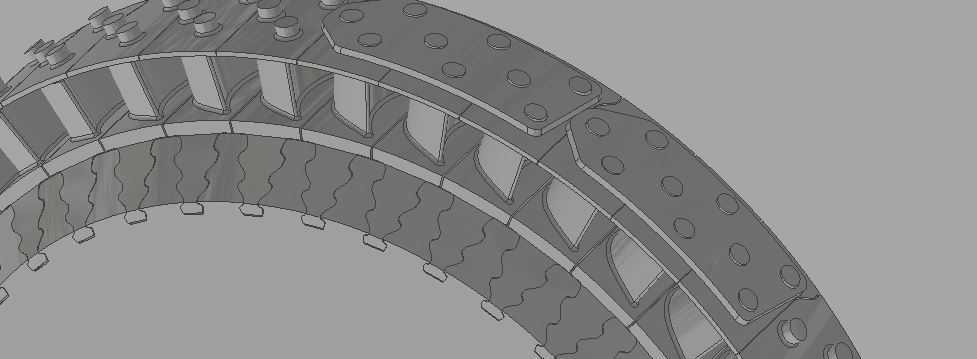

　　从结构设计思路上，持环采用分段式圆弧拼接结构，整圈持环分为多个弧段通过螺栓把合形成整圆，这种设计一方面解决了大尺寸整环加工难度大、成品率低的问题，另一方面也适配机组检修时的拆装需求，无需完全揭缸即可完成对应级段静叶的检查与更换。持环本体上的密集螺栓孔分为两类，一类是弧段之间的把合螺栓孔，用于保证各弧段拼接后的整圆刚度，孔位的位置度公差严格控制在0.02mm以内，避免拼接后出现圆度超差导致动叶顶部间隙不均；另一类是静叶安装定位孔，每一个孔位对应一片静叶的叶根固定槽，加工时需要保证同一级的所有孔位周向节距误差不超过0.015mm，否则会导致汽流周向分布不均，激发转子的低频振动。

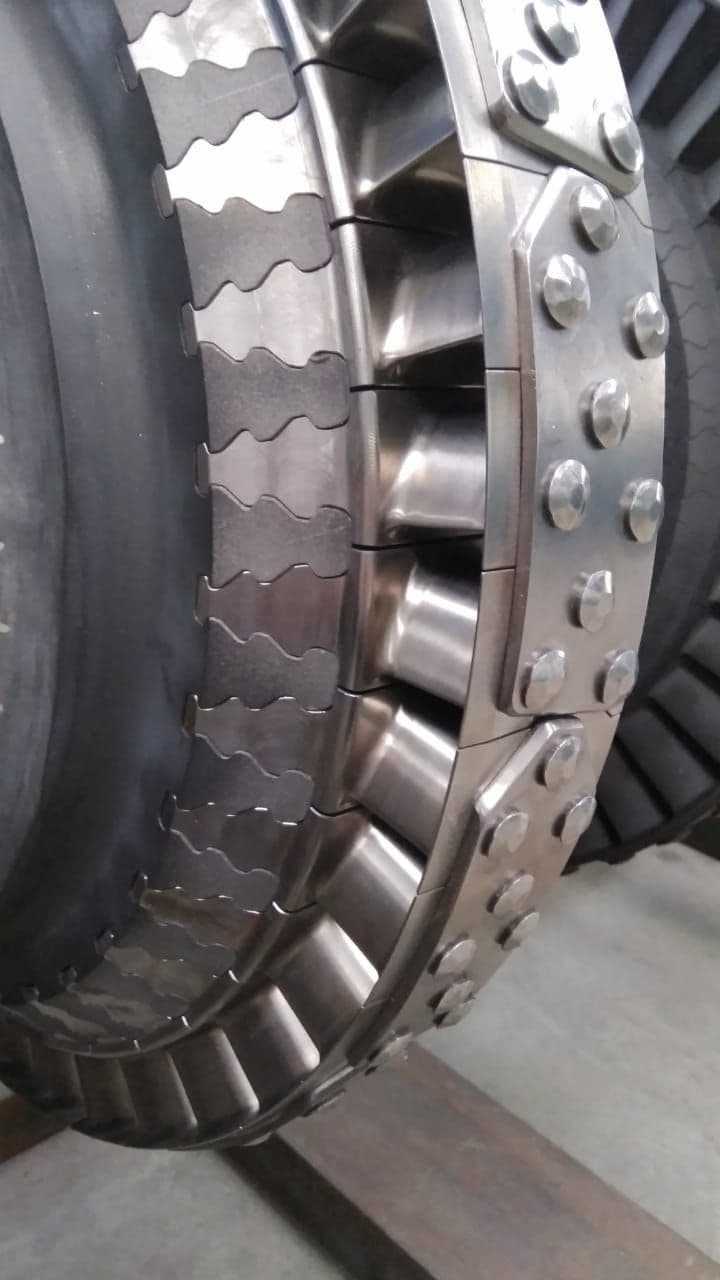

　　持环内侧的波浪形密封槽是安装级间汽封齿的位置，设计时槽道的深度与宽度需要匹配梳齿汽封的尺寸，保证汽封齿与转子上的凸台形成逐级节流的密封结构，减少级间蒸汽泄漏，这部分结构的建模过程中需要严格控制槽道与持环内圆的同轴度，一旦同轴度超差，运行中会出现汽封齿碰磨转子的故障，轻则导致机组振动超标，重则会造成转子轴颈的永久性损伤。从安装边界来看，该持环的外圆与汽缸内的定位槽采用间隙配合，配合间隙控制在0.05mm到0.08mm之间，既保证机组冷态启动时持环受热膨胀有足够的伸缩空间，又避免运行中持环出现周向晃动；持环的轴向定位依靠汽缸上的定位凸肩，轴向定位面的平面度公差要求不超过0.02mm，保证各级持环的轴向间距与气动设计值一致，避免出现通流部分轴向间隙偏差导致的效率下降。在建模细节处理上，所有的螺栓孔棱边都做了0.5mm的倒角处理，避免应力集中，因为持环长期在高温下工作，棱边的应力集中点很容易在交变热应力作用下产生疲劳裂纹；持环上的减重孔采用等强度设计思路，在不降低整体结构刚度的前提下，尽可能减少持环的整体重量，降低汽缸的承载负荷，同时减重孔的位置都经过刚度校核，避开了应力集中的主要承载区域，不会因为开孔导致持环在工作状态下出现过大的变形。

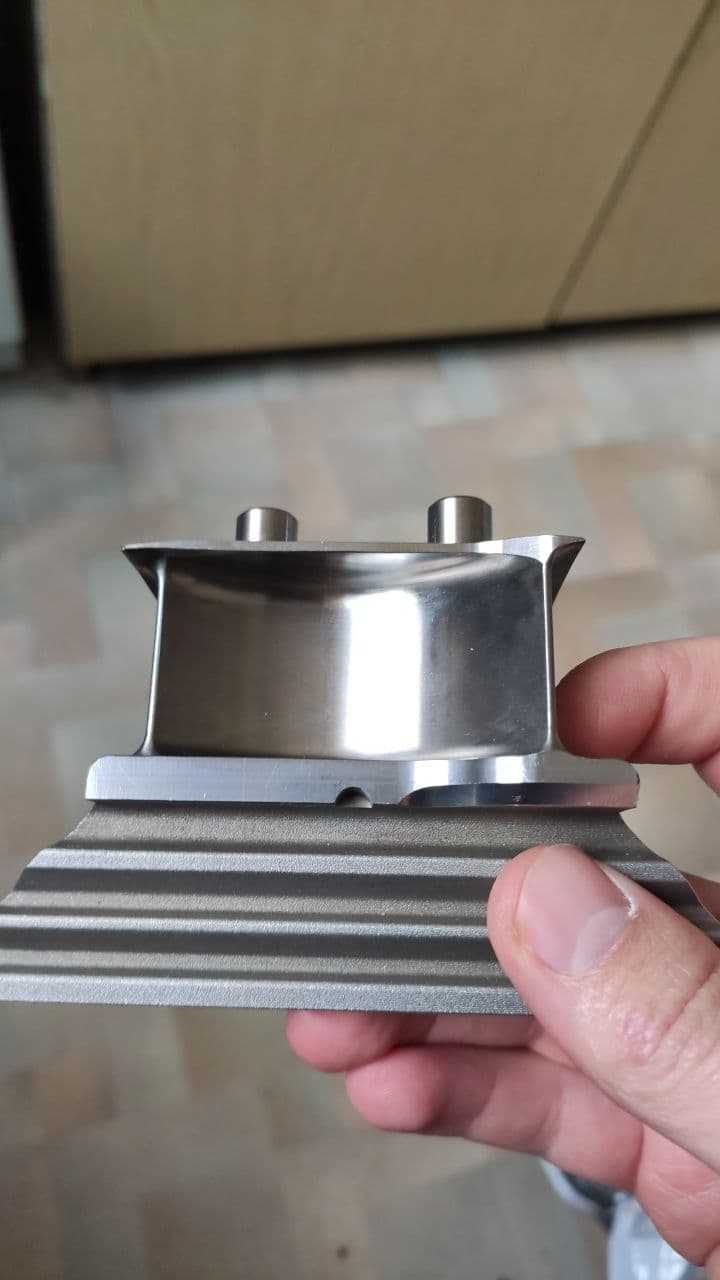

　　对于结构设计从业者而言，这类部件的建模不能只追求外形相似，每一个尺寸、每一处公差的设定都要对应实际的工况需求，比如静叶叶根与持环槽的配合采用过盈0.01mm的冷装配合，建模时需要准确给出配合面的尺寸公差，才能保证后续工程图输出时可以直接指导生产加工；汽封槽道的位置需要与转子上的密封凸台一一对应，建模时需要和转子部分做装配干涉检查，保证冷态装配间隙与热态运行间隙都在设计允许范围内。在工业驱动类汽轮机场景中，这类持环结构还会根据抽汽需求调整对应级段的开孔位置，用于引出部分蒸汽做工业供汽或者给水加热，本次呈现的结构为纯凝工况下的持环设计，没有额外的抽汽开孔，整体的刚度分布更加均匀，适合高转速、长周期运行的工况。
