捕食者670化油器进气转接适配结构

　　这款适配结构主要用于捕食者670发动机的进气系统改装场景，解决原厂进气歧管与市售廉价摩托车化油器的安装匹配问题，在小型通用发动机改装、非道路小型动力设备调校领域有着明确的实用价值。很多改装玩家在给捕食者670更换化油器时，往往会遇到接口不匹配、螺栓孔位对不上的问题，网上流传的不少参考图纸标注的螺栓间距为40mm，实际装机验证后会发现存在孔位偏差，强行安装会导致密封面受力不均，出现漏气、怠速不稳的问题，这款适配结构在设计阶段就修正了这个参数偏差，将安装孔的中心距调整为41mm，完全匹配原厂进气歧管的安装孔位分布，避免了改装时需要现场扩孔、修磨的麻烦。

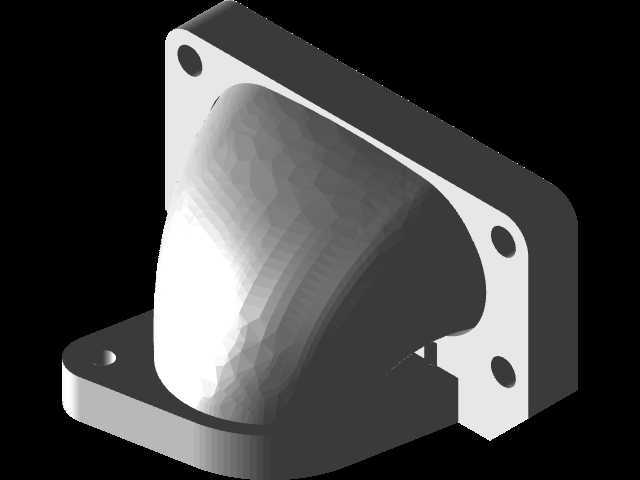

　　从结构功能来看，该适配件一端采用方形法兰结构，法兰面上预留了四个贯通安装孔，其中两个孔分布在靠近外侧的两个凸耳位置，另外两个孔分布在法兰另一侧的基体上，四个孔位完全对应捕食者670进气歧管端面的安装螺孔位置，安装时可以直接使用M6x1.0规格的螺栓进行紧固，法兰面的平面度在建模时就做了公差控制，保证安装后密封面能够紧密贴合，不需要额外加厚密封垫也能保证进气负压稳定。适配件的另一端为圆形接口，尺寸匹配38mm口径的摩托车化油器进气端，内部流道做了顺滑的弧形过渡，没有突兀的台阶或者直角结构，能够最大程度降低进气阻力，避免因为流道突变导致的进气紊流，影响发动机的动力输出响应。

　　设计过程中充分考虑了实际使用的工况，这类改装件很多玩家会选择PETG材料通过3D打印制作，PETG的韧性和耐温性能刚好能够满足发动机进气舱的工作温度要求，不会因为发动机舱的持续高温出现变形、脆裂的问题。建模时特意在法兰密封面位置预留了密封槽的加工余量，玩家打印完成后可以根据自己选用的密封垫厚度做简单的修配，也可以直接在端面涂抹密封胶实现密封。流道的曲面造型做了等壁厚处理，整体壁厚控制在3mm左右，既保证了结构强度，在螺栓紧固时不会出现开裂问题，也不会因为壁厚过大导致打印时间过长、材料浪费。

　　安装边界方面，该适配件的整体外轮廓完全避开了发动机周边的空滤支架、油门拉线固定点等原有部件，安装后不会和周边零部件产生运动干涉，不需要对发动机周边的原有结构做切割、打磨改动。转接结构的整体高度控制在合理范围内，安装化油器后不会出现化油器油面倾斜角度过大的问题，能够保证化油器的油位稳定，避免因为倾斜导致的供油不畅或者漏油问题。侧面的弧形过渡结构不仅优化了进气走向，也让整个零件的应力分布更加均匀，在发动机运行产生持续振动的工况下，不会出现应力集中导致的断裂问题。

　　对于小型通用发动机改装来说，这类转接适配件看似结构简单，但孔位参数、流道造型、安装边界的每一处细节都会直接影响最终的使用效果，很多自制的转接件往往因为孔位偏差、流道设计不合理导致发动机运行异常，这款适配结构在建模阶段就经过了实际装机的参数验证，修正了公开资料里的错误参数，所有安装尺寸都经过匹配校核，能够直接用于3D打印制作或者小批量机加工生产，不需要使用者再做二次参数调整，打印完成后简单去除支撑就可以直接装机使用，大幅降低了改装的试错成本。
