rombisch曲柄布局斯特林热气机结构

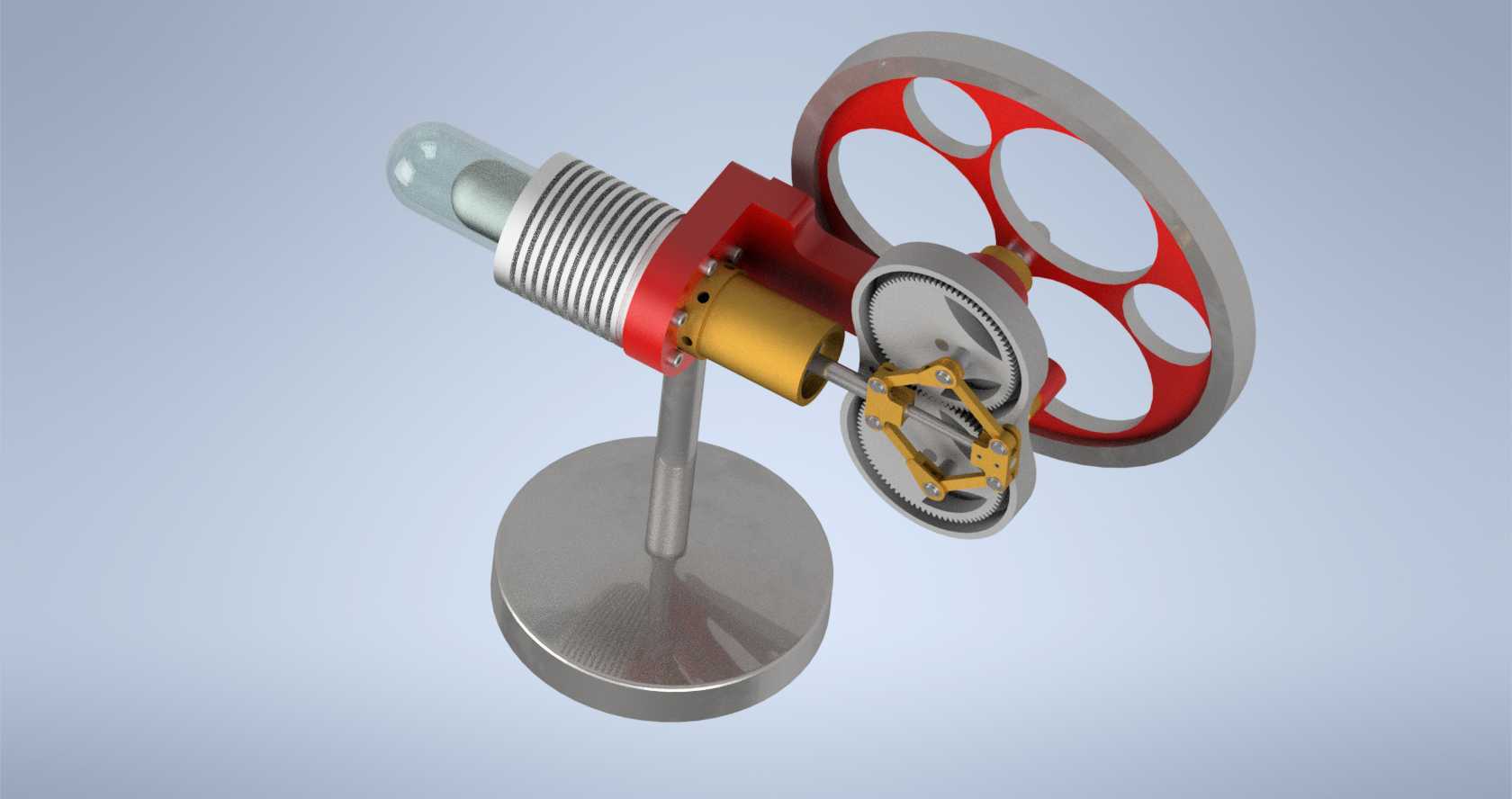

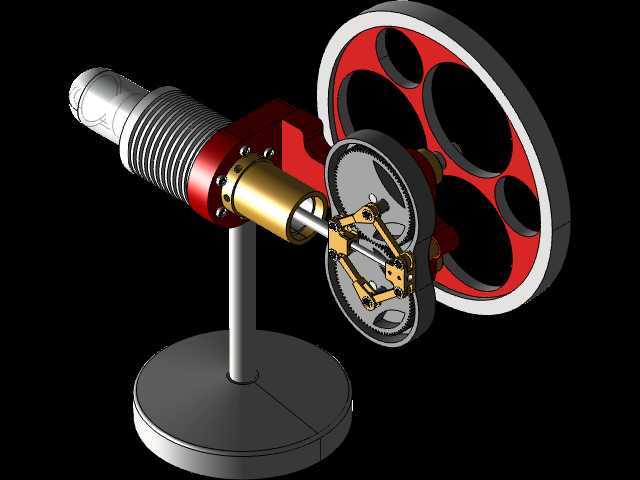

　　这款采用rombisch曲柄布置的热气机，属于外燃式闭式循环动力装置，区别于常见的内燃机结构，其依靠工质在冷热腔间的往复流动实现热能到机械能的转换，在低品位热能回收、小型分布式动力供给、教学演示场景中有着不可替代的应用价值。从结构设计逻辑来看，rombisch曲柄布局的核心优势在于优化了动力活塞与置换器的运动相位匹配，传统菱形驱动或曲柄滑块结构往往存在侧向力偏大、传动效率损耗高的问题，该布局通过多组联动的曲柄连杆组件，将活塞的往复直线运动转化为飞轮的旋转运动时，能大幅降低运动副之间的侧向载荷，减少运行过程中的磨损量，同时让整机的运转平顺性得到明显提升，适合长时间低转速稳定运行的工况。

　　从实际功能特性来看，整机的动力输出端集成在大直径带镂空减重结构的飞轮上，飞轮本身的转动惯量经过匹配设计，能够储存做功冲程的能量，带动曲柄机构越过上下止点，保证循环运转的连续性；冷热端的结构划分清晰，置换器端搭配密集散热鳍片结构，能够快速将冷端热量散出，维持冷热腔之间足够的温度差，这也是斯特林引擎能够持续输出动力的核心前提，热端直接对接外部热源，只要存在满足阈值的温差，无需燃油爆燃即可驱动整机运转，在偏远地区小型供电、工业余热回收利用、科普教学演示台架搭建场景中，这类结构的热气机不需要复杂的供油点火系统，维护难度远低于同功率等级的内燃机。从安装边界与尺寸适配角度来看，整机采用立式单柱支撑结构，底部为圆形金属配重底座，安装时只需要保证底座与安装平面贴合固定，预留出飞轮旋转的安全空间即可，不需要额外搭建复杂的机架；整机的横向尺寸主要由飞轮直径决定，纵向尺寸由冷热缸体长度与支撑柱高度共同决定，运动部件全部集中在曲柄连杆与飞轮区域，安装时需要在飞轮外侧预留不小于飞轮半径的安全避让距离，避免运转过程中发生干涉。

　　设计过程中，曲柄组件的相位角匹配是核心难点，rombisch布局的多连杆铰接点位置需要反复校核，既要保证动力活塞与置换器的运动相位差维持在90度左右的最优区间，又要避免连杆运动过程中与缸体、飞轮、支撑结构发生运动干涉，所有铰接位置都采用小直径销轴配合铜套的结构，降低转动摩擦阻力，同时保证长期运转的耐磨性。从传动路径来看，置换器的往复运动通过独立的连杆组传递到曲柄轴，动力活塞的动力输出也通过对应连杆传递到同一根曲柄轴，最终共同驱动飞轮旋转，这种结构将两个运动部件的动力输出整合到同一根转轴上，简化了动力输出端的结构，不需要额外设置分动或传动齿轮组，减少了动力传递过程中的损耗。

　　在实际选型应用中，这类小功率斯特林热气机常被用于教学实验室的热功转换原理演示，能够直观展示外燃机的工作循环过程，也可搭配小型发电模块作为低功率应急供电装置，利用生物质燃烧、工业废热等低品位热源驱动，不需要高等级的燃料供给；同时由于其运转过程中没有爆燃冲击，运行噪音远低于内燃机，适合对噪音控制有要求的小型动力场景。结构建模过程中需要重点关注各运动部件的间隙配合，缸体与活塞之间的配合间隙既要保证工质密封性能，又要避免过大的摩擦阻力，曲柄连杆的铰接点间隙需要控制在合理范围，间隙过大会导致运转过程中产生冲击噪音，间隙过小则会出现卡滞问题；飞轮的镂空结构除了减重之外，也能够在运转过程中带动周边空气流动，辅助冷端散热鳍片提升散热效率，不需要额外加装散热风扇，简化了整机结构。支撑柱采用单根立式金属柱结构，将整个动力缸体与曲柄机构抬升到合适高度，既方便观察内部传动结构的运动过程，也避免底部安装平面影响飞轮与连杆的正常运转，底座的重量经过匹配，能够抵消飞轮运转过程中产生的振动，保证整机放置的稳定性，不需要额外的螺栓固定即可在平整台面上稳定运行。
