450V铝壳螺栓引脚270μF电容结构

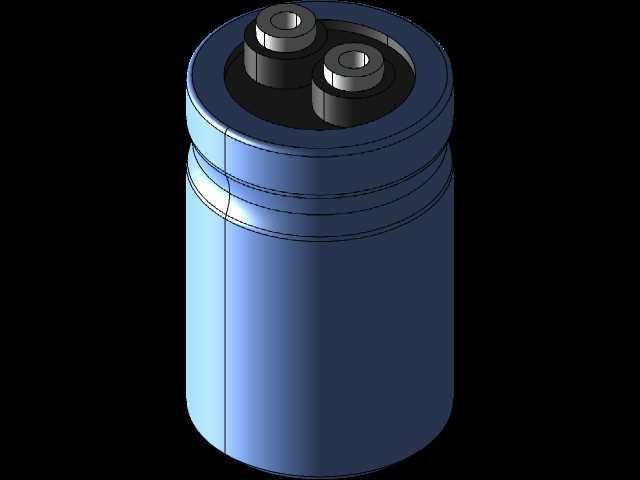

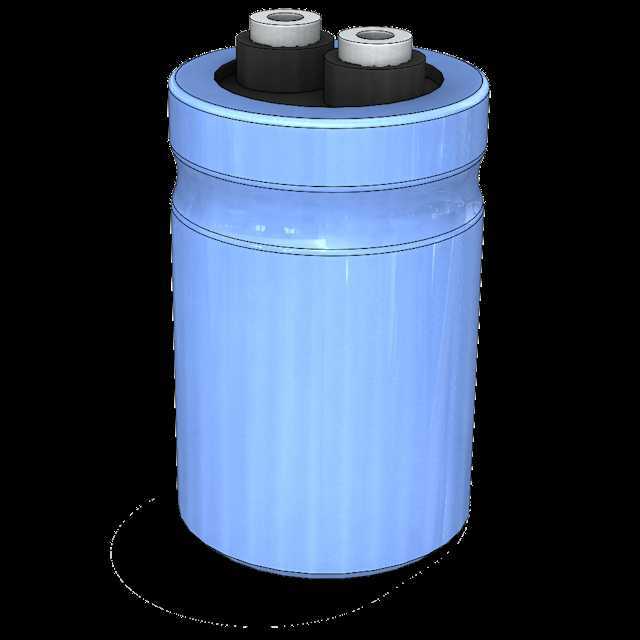

这款螺栓型铝电解电容的三维结构，完全还原了工业级高压直流电容的实体特征，在开关电源主回路、工业变频器直流母线、UPS不间断电源储能滤波、伺服驱动器整流后级等场景中，这类电容是支撑直流母线电压、滤除整流纹波、吸收负载突变尖峰的核心无源器件。做结构设计时，首先要考虑的是电容在整机内部的安装边界，这类圆柱型铝壳电容的径向尺寸、本体高度直接决定了电源腔的分层布局，顶部两个螺栓引出端的间距、螺纹规格，是母排布线时必须匹配的安装基准，不能出现引脚与母排孔位错位、螺栓扭矩不足导致接触电阻过大的问题。

从功能特性来看，270μF容量搭配450V额定耐压，刚好适配三相380V整流后的直流母线电压等级，正常工作时母线电压在540V左右波动，电容的耐压留量足够覆盖短时尖峰过压，不会出现击穿失效。铝壳外壳的滚筋结构不是装饰设计，一方面是增强壳体的机械强度，承受电容内部电解液受热产生的膨胀压力，避免长期高温工作下壳体鼓胀变形，另一方面滚筋形成的环形槽可以配合安装卡箍，将电容牢牢固定在安装底板上，设备在运输、运行产生振动时，电容不会出现移位、引脚受力断裂的问题。顶部的黑色绝缘基座是设计时容易忽略的细节，基座采用耐高温绝缘材质，一方面将两个螺栓引脚与铝壳本体做电气隔离，避免引脚与壳体之间出现爬电距离不足的问题，另一方面基座的凸台结构可以在母排安装时起到定位作用，防止母排安装偏移导致两个引脚之间的电气间隙不够，引发高压拉弧故障。

建模过程中，对电容的细节还原需要贴合实际生产装配的公差要求，铝壳的外圆柱面要保留真实的拔模斜度，实际生产中铝壳是冷挤压拉伸成型，壳体存在微小的锥度，不能做成绝对的等直径圆柱，否则在做整机装配干涉检查时，会出现虚拟装配无干涉、实际装配卡滞的问题。顶部的两个螺栓引脚，要还原出螺纹的有效旋合长度、引脚中心的排气孔结构——工业级螺栓电容的引脚中心会预留微小的排气通道，当电容内部压力超过安全阈值时，压力会从排气孔释放，避免电容出现爆裂风险，这个结构虽然尺寸微小，但在做热仿真、结构可靠性分析时是不能省略的特征。底部的绝缘衬垫也要还原出来，衬垫的厚度、材质硬度决定了电容安装后的预紧力，衬垫过薄会导致卡箍安装时压伤铝壳，过厚则会导致电容固定不牢，振动时出现窜动。

在设备选型做布局校核时，这类电容的安装空间还要预留周边的散热间隙，电容长期工作时会因为纹波电流产生热量，铝壳表面的散热需要周边有足够的空气对流空间，如果电容紧贴其他发热器件布置，会导致电容工作温度超过额定值，大幅缩短使用寿命。两个螺栓引脚的接线方向也要提前在模型中预留操作空间，螺栓的拧紧需要预留扭矩扳手的操作角度，不能出现引脚被周边结构件挡住、无法按规定扭矩拧紧的情况。另外电容外壳的极性标识位置也要在模型中准确体现，铝壳侧面的负极标识条是生产装配时防错的关键，装配工人可以通过标识快速判断引脚极性，避免正负极接反导致电容通电炸裂。

从结构设计的合理性来看，这款电容的外形设计充分考虑了工业场景的可靠性需求，圆柱型壳体的受力均匀性远优于方形壳体，在承受内部压力时不会出现应力集中的问题，顶部螺栓引脚的载流能力足够大，可以承受大电流充放电时的电流冲击，相比引线型电容，螺栓连接的接触电阻更小，大电流工作时的发热更低，适合大功率工业电力电子设备使用。建模时对各个配合面的公差设定也要符合行业规范，铝壳与顶部绝缘基座的配合是过盈压装，配合公差要控制在合理范围，过盈量太大会压裂绝缘基座，过盈量太小则会出现密封不良，导致电解液挥发、电容容量衰减过快。
