管壳式换热设备壳体管束结构设计

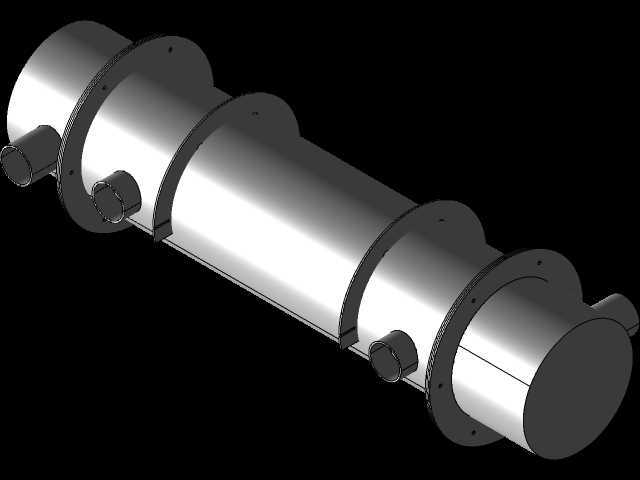

　　在化工、暖通、能源动力、食品加工等多个工业场景中，管壳式换热设备是实现不同流体间热量传递的核心通用装置，这套三维结构完整还原了固定管板式换热器的壳体与管束装配形态，可直接用于设备选型校核、安装布局模拟、结构细节优化等工程环节。从实际应用场景来看，这类结构的换热器常被用于厂区工艺循环水冷却、蒸汽冷凝回收、物料预热升温等工况，适配清洁无大量杂质的液-液、汽-液换热场景，相比板式换热器，它能承受更高的工作压力与温度，对安装场地的平整度要求更宽松，后期运维时管束清理、密封件更换的操作空间更充足。

　　从结构设计思路来看，整体采用卧式长筒布局，筒体外部等距布置的环形支撑结构，一方面是为了提升筒体自身的径向刚度，避免设备在承压运行、长距离吊装运输过程中出现筒体变形，另一方面也可作为安装时的鞍座支撑定位基准，方便现场安装时快速找正水平度，减少安装调试的工作量。筒体两端的法兰端盖结构，采用周向均布的螺栓孔设计，密封面预留了标准垫片安装槽，既可以保证端盖与筒体连接后的密封性能，防止高压流体泄漏，也方便后期拆卸端盖对内部管束进行检查、清理结垢。筒体侧面错落布置的多个径向接管，分别对应冷热流体的进出口接口，接口位置的排布充分考虑了流体在壳程的流动路径，避免出现流体短路、换热死区的问题，让壳程流体能够横向冲刷管束表面，最大化提升传热效率。

　　从安装边界与尺寸适配角度来看，整体长径比控制在常规工业换热设备的合理区间，既不会因为长径比过大导致管束挠度超标、运行时出现振动异响，也不会因为长径比过小导致设备占地面积过大、现场布局困难。所有接管的伸出长度、法兰直径都符合通用管道安装规范，可直接对接标准管径的工业管道，不需要额外做变径转接。内部管束与壳体的同轴度在建模时做了严格约束，管束与壳体内壁的间隙控制在合理范围，既保证管束可以顺利穿入壳体完成装配，也避免间隙过大导致壳程流体从间隙旁通、降低换热效率。

　　设计时还充分考虑了热胀冷缩的补偿余量，固定管板与筒体的连接结构预留了微小的形变空间，适配常规工况下的温差形变需求，不需要额外加装膨胀节就能满足多数中低压换热场景的使用要求，有效控制了设备的制造成本与整体重量。对于结构设计从业者来说，这套模型可以直观观察管壳式换热器的壳体支撑、接口排布、端盖连接的细节设计逻辑，在做同类型设备设计时可以直接参考其支撑间距、接口位置的排布比例，避免出现结构刚度不足、流体分布不均的问题；对于设备选型人员来说，可以通过模型直观判断设备的安装空间需求，对接管位置、支撑点位置提前做现场布局规划，减少后期安装时的管线碰撞、空间不足等问题。建模过程中对所有装配面的配合公差做了模拟还原，比如法兰螺栓孔的位置度、管束与管板的配合间隙、端盖与筒体的同轴度要求，都符合压力容器设计的相关规范要求，可直接用于装配干涉检查、生产工艺拆解等工程环节，不需要再做额外的结构修正。
