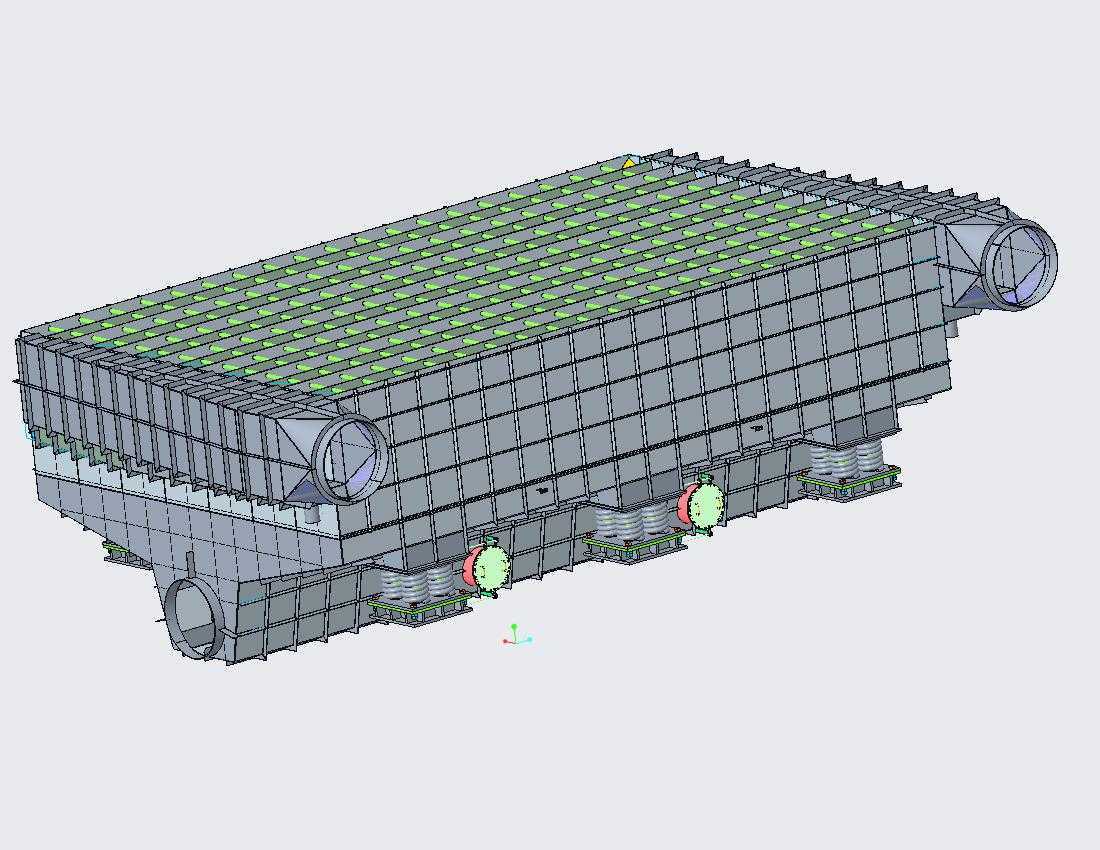

在火力发电厂汽轮机组的热力循环体系中,冷凝器是决定机组背压、影响整体热效率的核心辅机设备,300MW等级机组配套的喷气式冷凝器,需要适配机组额定工况下的排汽量、循环水参数以及场地布置约束,其结构设计的合理性直接关系到机组长期运行的稳定性与经济性。这款300MW电厂喷气机冷凝器采用壳体模块化拼接的结构思路,整体为卧式长箱型布局,主壳体采用带加强筋的格构式壁板设计,避免大尺寸薄壁壳体在负压工况下出现失稳变形,同时兼顾运输环节的尺寸边界,将壳体拆分为多个可独立运输的舱段,现场拼接时通过法兰与密封焊组合的方式保证腔体气密性,满足运行时高真空度的密封要求。

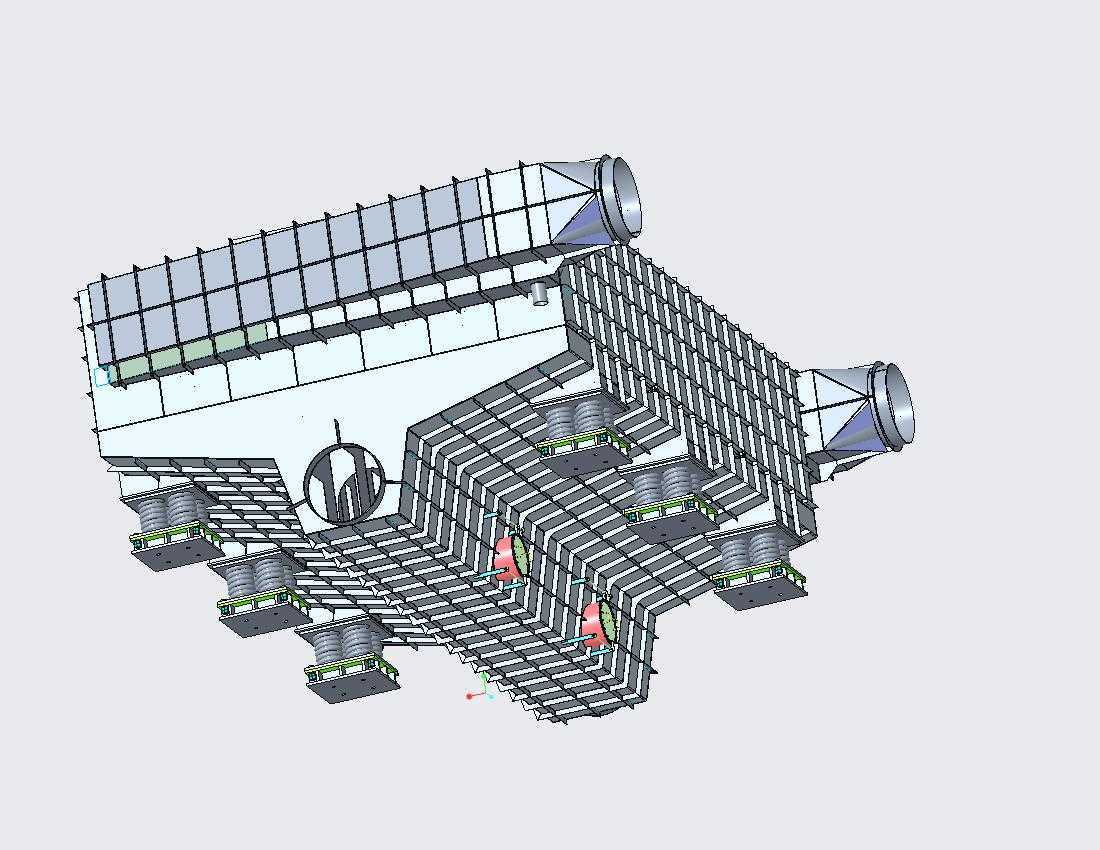

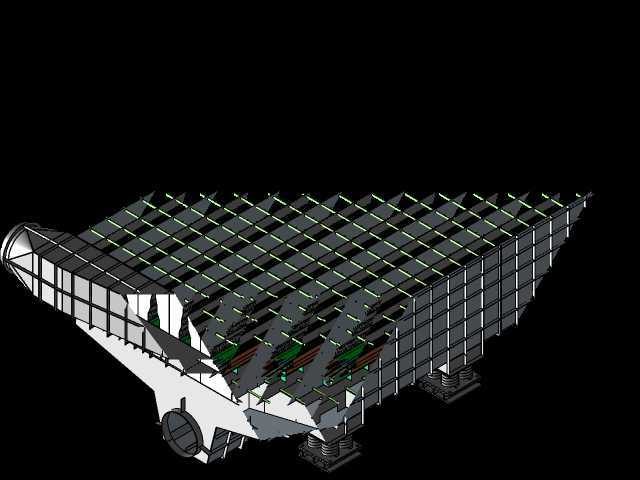

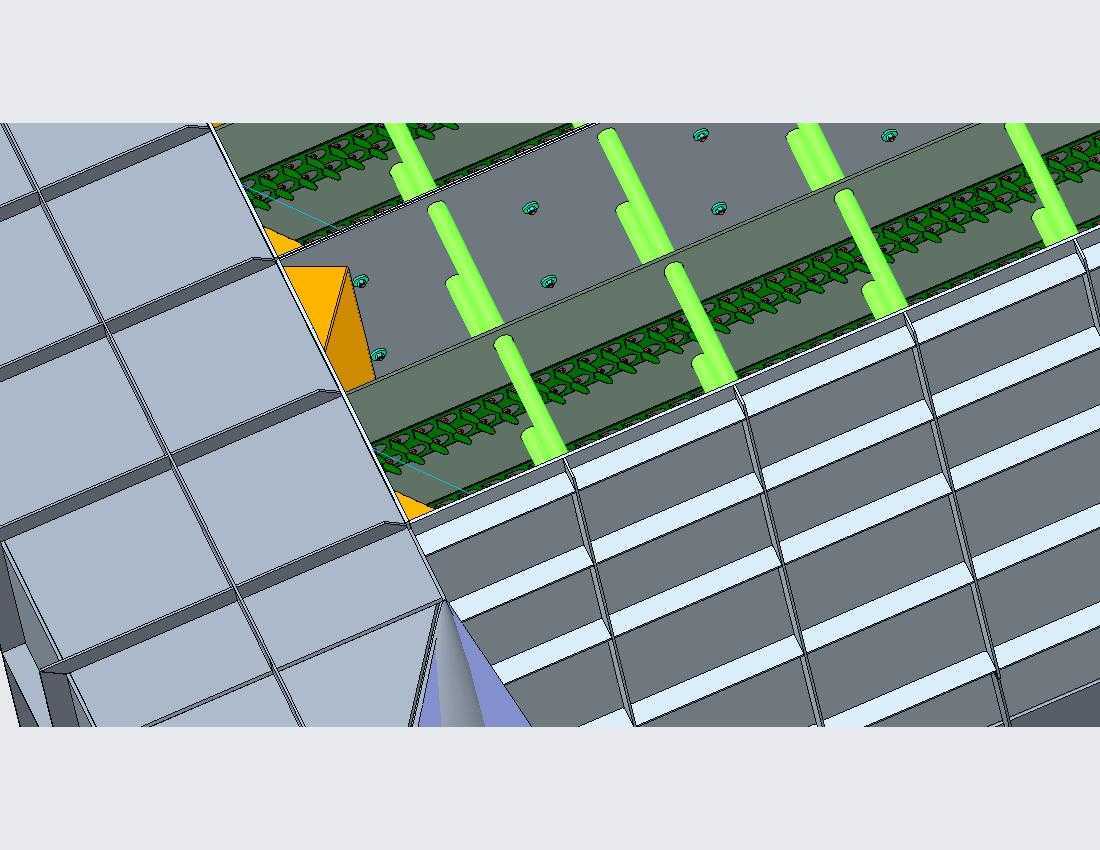

设备两端分别设置汽轮机排汽接入的大口径接口与循环水侧的管箱接口,排汽进入壳体后,通过内部布置的喷射引流结构强化蒸汽与冷却管束的接触效率,相比传统表面式冷凝器,喷气结构能够在管束区域形成更均匀的汽流场,减少局部汽阻过大导致的凝结过冷问题,同时降低不凝结气体聚集对换热效率的负面影响。从安装边界来看,设备底部设置多组弹性支撑支座,适配机组运行时的热膨胀位移,支座位置对应厂房基础的预埋梁点位,安装时需要保证壳体纵向水平度偏差控制在规范允许范围内,避免内部管束因壳体倾斜出现积液不均的问题。壳体侧面布置的多组接口分别对应凝结水出口、抽气口、疏水接口以及安全附件接口,各接口的方位与伸出长度充分考虑厂区管道排布的走向需求,减少现场管道弯折带来的流阻损失。在结构细节设计上,冷却管束采用分区排布方式,对应不同的蒸汽负荷区域调整管束间距与支撑密度,既保证蒸汽流通截面充足,也避免管束在高速汽流冲击下出现振动磨损;壳体顶部的格构式加强结构同时作为检修平台的支撑基础,无需额外搭设独立支架即可承载日常巡检与检修的荷载,减少厂房内的空间占用。

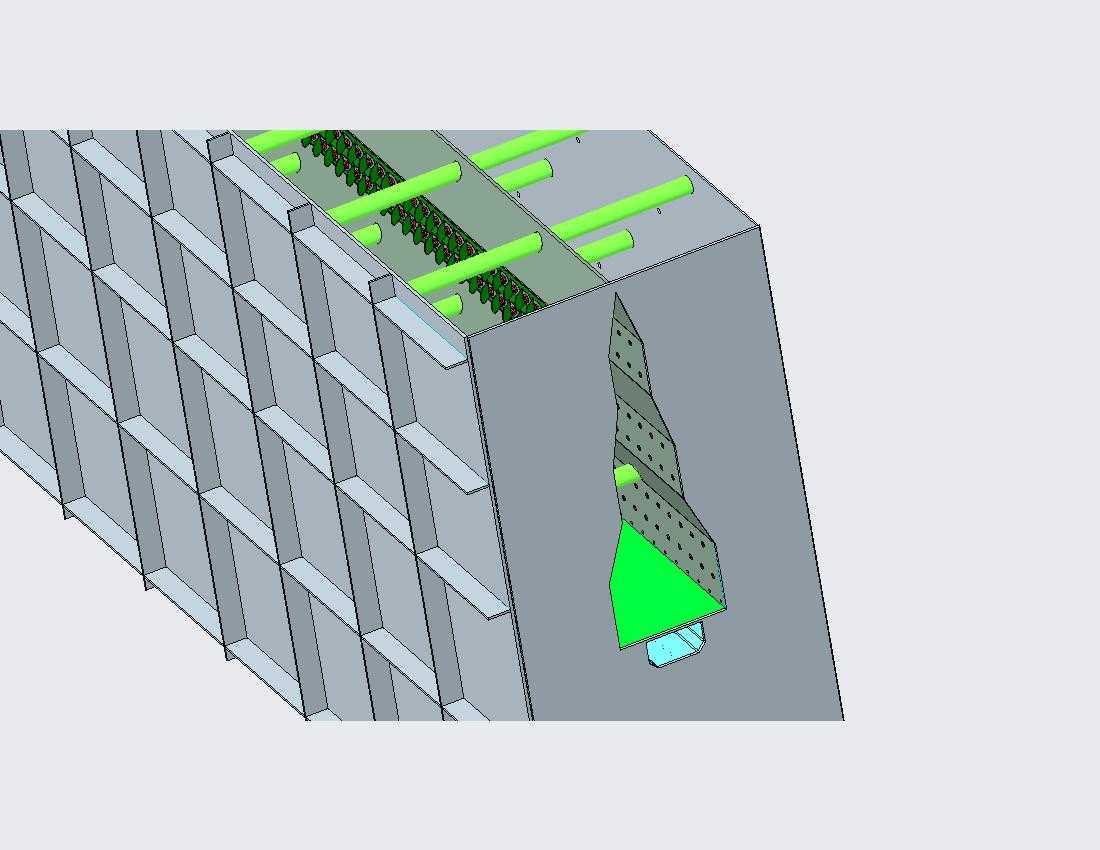

设计过程中需要充分考虑设备运行时的工况变化,包括机组变负荷运行时的排汽参数波动、循环水温度季节性变化带来的换热负荷调整,壳体的强度校核覆盖全真空、水压试验、启停工况的温度应力等多种载荷组合,加强筋的排布间距经过有限元迭代优化,在保证结构刚度满足要求的前提下尽可能降低设备自重,减少基础承载负荷。喷气引流装置的角度与安装位置经过流场仿真验证,能够引导排汽沿管束长度方向均匀分布,避免壳体两端出现蒸汽滞留区,同时引导不凝结气体向抽气口区域聚集,提升抽气设备的工作效率,降低凝结水的含氧量,减轻后续给水系统的氧腐蚀风险。
设备的水室部分采用可拆卸端盖设计,方便停机时对冷却管进行清洗与检漏,水室内部的隔板将循环水流程分为多回程,提升循环水的流速,强化换热侧的换热系数,同时在水室最高点设置排气阀、最低点设置排污口,满足运行时的排气与停机排污需求。对于300MW等级机组而言,冷凝器的背压每降低1kPa,机组热耗可下降约0.3%,因此这款冷凝器在结构设计时重点优化了汽侧流道的阻力特性,通过喷气结构的引流作用降低蒸汽进入管束的流速,减少汽阻损失,同时保证管束表面的液膜能够顺利下落至底部热井,避免液膜过厚增加换热热阻。热井部分的容积设计满足机组甩负荷工况下的凝结水储存需求,液位波动范围覆盖正常运行、补水、事故工况的液位变化,热井内部设置稳流结构,避免凝结水出现涡流导致凝结水泵气蚀。整体结构的模块化设计也为后期检修维护提供了便利,局部管束出现泄漏时可单独封堵对应区域,无需大面积拆除壳体结构,缩短检修停机时间。
