简易壳管式冷热交换换热结构

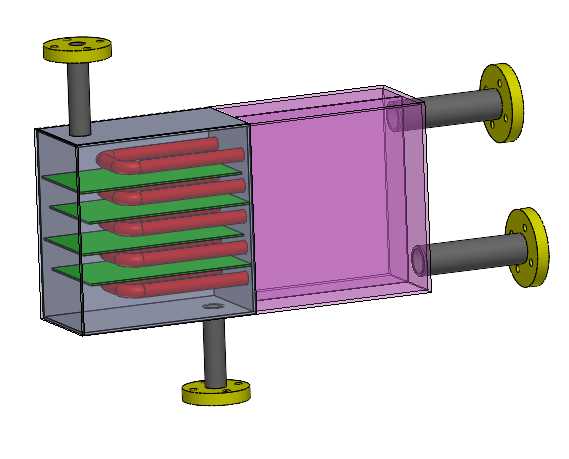

　　在化工、暖通、能源动力等涉及流体温度调控的生产场景中，这类壳管式结构的换热设备是应用覆盖面极广的通用换热单元，核心作用是完成两种不同温度流体之间的热量传递，既可以实现工艺介质的升温或降温需求，也能回收生产环节中的余热资源，降低整体生产能耗。从结构设计逻辑来看，该换热结构采用了壳程与管程分离的布局思路，外壳采用矩形腔体作为壳程流体的流通空间，内部平行排布的多组换热管作为管程流体的通道，两种流体被换热管壁完全分隔，不会发生介质掺混，仅通过管壁完成热量传导，这种结构设计加工难度低，后期维护清理也较为便捷，适配多数无强腐蚀、无高粘度杂质的普通流体换热工况。

　　设备的四个外接接口均采用带法兰的连接结构，上下布置的两个接口对应壳程流体的进出通路，水平方向同侧布置的两个接口对应管程流体的进出通路，法兰接口的尺寸设计匹配常规工业管道的连接标准，安装时可直接与对应管径的工艺管道通过螺栓紧固连接，不需要额外制作转接接头，能有效减少现场安装的施工工作量。从安装边界来看，该换热结构整体为规整的矩形布局，重心位于设备几何中心位置，安装时仅需要预留对应管道连接的操作空间，不需要额外设置复杂的支撑结构，设备底部的接口可作为辅助支撑定位点，与现场安装基座配合完成固定，避免设备运行过程中因流体流动产生的振动出现位移。

　　换热管采用分层平行排布的方式，每层换热管之间设置有导流隔板，既可以对壳程内的流体流动方向进行引导，延长壳程流体的流通路径，提升换热效率，也可以对换热管起到支撑固定作用，避免流体长期冲刷导致换热管出现形变，影响设备使用寿命。在实际选型应用中，这类结构的换热单元可根据实际换热需求调整换热管的数量、长度以及壳体的容积，适配不同换热功率、不同流量的工况要求，既可以作为独立的换热设备接入小型温控系统，也可以作为大型换热机组的核心换热单元集成到整套生产系统中。

　　建模过程中对设备的各个连接部位做了等比例还原，法兰盘上的螺栓孔位置、换热管与管板的连接位置、壳体与端盖的配合面都做了精准的尺寸匹配，可直接用于换热设备的结构演示、安装模拟以及初步方案选型参考，帮助设计人员快速完成换热系统的布局规划，减少前期方案设计阶段的重复建模工作量。
