PVC-U管道用Ratametr FIP32流量传感结构

　　在民用给排水、化工流体输送、水处理管路系统的搭建过程中，管路内嵌式流量检测部件的选型与安装，一直是结构设计人员需要重点考量的环节，Ratametr FIP32这款适配PVC-U管路的检测结构，正是针对公称通径32mm的硬聚氯乙烯管路场景开发的专用部件。从实际工程应用来看，这类部件主要承担管路内流体流量的实时监测功能，在净水处理设备的管路排布、中小型化工流体输送支路、民用建筑中水回用管路、农业滴灌主支路管控等场景中，都能见到同类型结构的应用，它不需要额外对管路进行大范围裁切改造，可直接串接在标准PVC-U管路的两个对接端之间，大幅降低现场施工的改造成本。

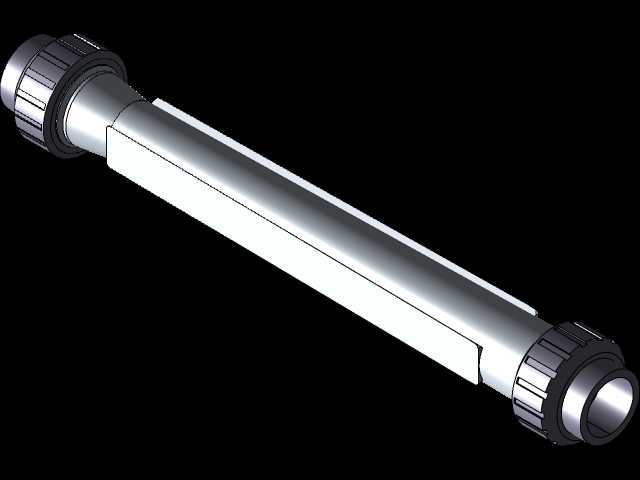

　　从结构设计思路来看，这款部件采用通体同轴圆柱式布局，主体测量段为等径直筒结构，两端的连接端做了阶梯式扩径处理，搭配带防滑齿纹的旋转锁紧压环，安装时不需要额外焊接或者粘接法兰，只需要将PVC-U管材插入两端的承口内，旋转压环即可通过内部的密封胶圈实现径向抱紧与端面密封，这种设计完全适配现有PVC-U管路的快装施工逻辑，避免了传统法兰连接需要额外配置螺栓、密封垫片的繁琐流程，也减少了管路连接点的泄漏风险。主体测量段的外壁做了两处平行的平面铣削处理，这两处平面并非装饰结构，而是为后续加装信号采集模块、流量显示表头预留的安装基准面，设计人员在做整机排布时，可以直接将信号变送模块通过卡箍固定在这两个平面上，不需要额外设计安装支架，也能保证采集探头与内部测量腔的同轴度，避免因为安装偏移导致的测量误差。

　　从安装边界与尺寸适配角度来说，这款结构的两端承口完全匹配公称外径32mm的PVC-U管材尺寸，承口插入深度符合硬聚氯乙烯管路连接的规范要求，安装后整体串接在管路中时，两端压环的最大外径比主体测量段大出约30%，设计人员在做管路排布、预留安装空间时，需要在对接位置预留出足够的径向操作空间，保证压环旋转锁紧时不会和周边的管路支架、墙体或者其他设备部件产生干涉。主体测量段的长度经过优化，既保证了内部流道有足够的直管段长度来稳定流体流态，减少紊流对测量精度的影响，又不会因为长度过长导致管路弯折应力集中，在水平管路或者垂直管路安装时，都不会因为自身重量给两端的PVC-U管材带来额外的弯曲载荷。

　　从功能特性层面来看，这款结构的内部流道做了全圆弧过渡处理，流体从两端承口进入测量腔时不会出现直角节流的情况，能最大程度降低管路的压损，避免因为加装检测部件导致整个管路系统的流量损失。两端的密封结构采用双重径向密封设计，压环锁紧时会同时挤压两层不同截面的密封胶圈，分别承担端面防尘与径向流体密封的作用，即使在0.6MPa到1.0MPa的常规管路工作压力下，也不会出现渗漏问题。两端压环外壁的齿纹做了等距防滑处理，即使施工人员佩戴沾有水渍或者油污的防护手套，也能施加足够的锁紧扭矩，不需要借助管钳等工具就能完成安装，避免工具夹持对塑料部件表面造成损伤。

　　在做三维建模复刻的时候，需要重点关注几个尺寸公差的匹配：首先是两端承口的内径尺寸，必须和32mmPVC-U管材的外径公差带匹配，既要保证管材能顺利插入，又不能间隙过大导致密封失效；其次是压环内螺纹与主体端外螺纹的配合公差，要保证旋转顺畅无卡滞，同时锁紧后能提供足够的轴向压力压紧密封圈；还有主体测量段的两处安装平面的平面度与相对位置度，要保证后续加装的采集模块能和内部测量元件精准对位，不会出现探头偏移的情况。另外建模时需要注意内部流道的同轴度，整个流道的轴心偏差不能超过0.1mm，否则流体通过时会产生偏流，影响实际测量的精度，也会增大管路压损。

　　在实际选型适配时，设计人员需要注意这款结构仅适配硬质PVC-U管材，不能直接用于PPR、PE等其他材质的同外径管路，因为不同材质管材的外径公差、热膨胀系数存在差异，强行安装可能会因为温度变化导致密封失效。如果是在有弱腐蚀性流体的管路中使用，还需要确认密封胶圈的材质是否适配输送流体的化学特性，避免胶圈被腐蚀出现渗漏。在竖直管路安装时，建议将测量段的安装平面朝向便于检修的一侧，方便后续对采集模块进行校准或者更换，不需要拆解整个管路连接。
