蒸汽机车气缸体结构三维设计

　　在轨道交通装备的动力核心部件设计中，蒸汽机车气缸体是完成蒸汽能量转换、输出往复动力的核心承压结构，其设计合理性直接决定整台机车的动力输出效率、运行稳定性与服役寿命。这类气缸体主要应用于传统蒸汽机车、固定式蒸汽动力机组、教学演示用蒸汽动力装置等场景，承担着将高压蒸汽的热能转化为活塞往复运动机械能的核心功能，是整套蒸汽动力系统中承压要求最高、结构复杂度最高的部件之一。

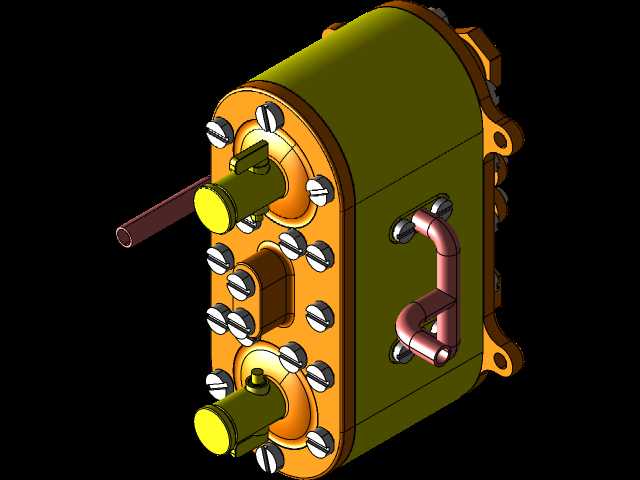

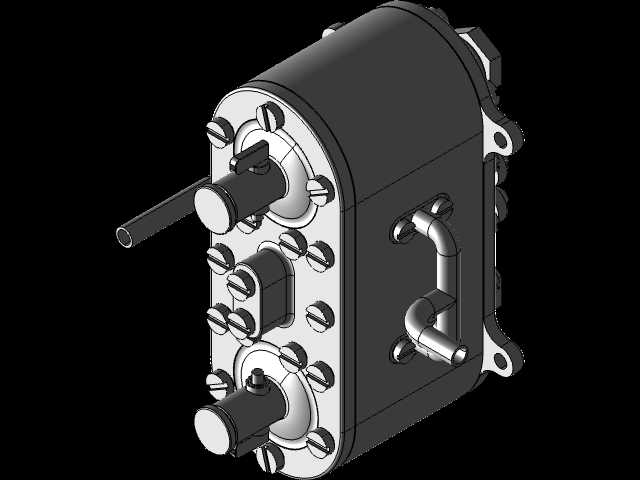

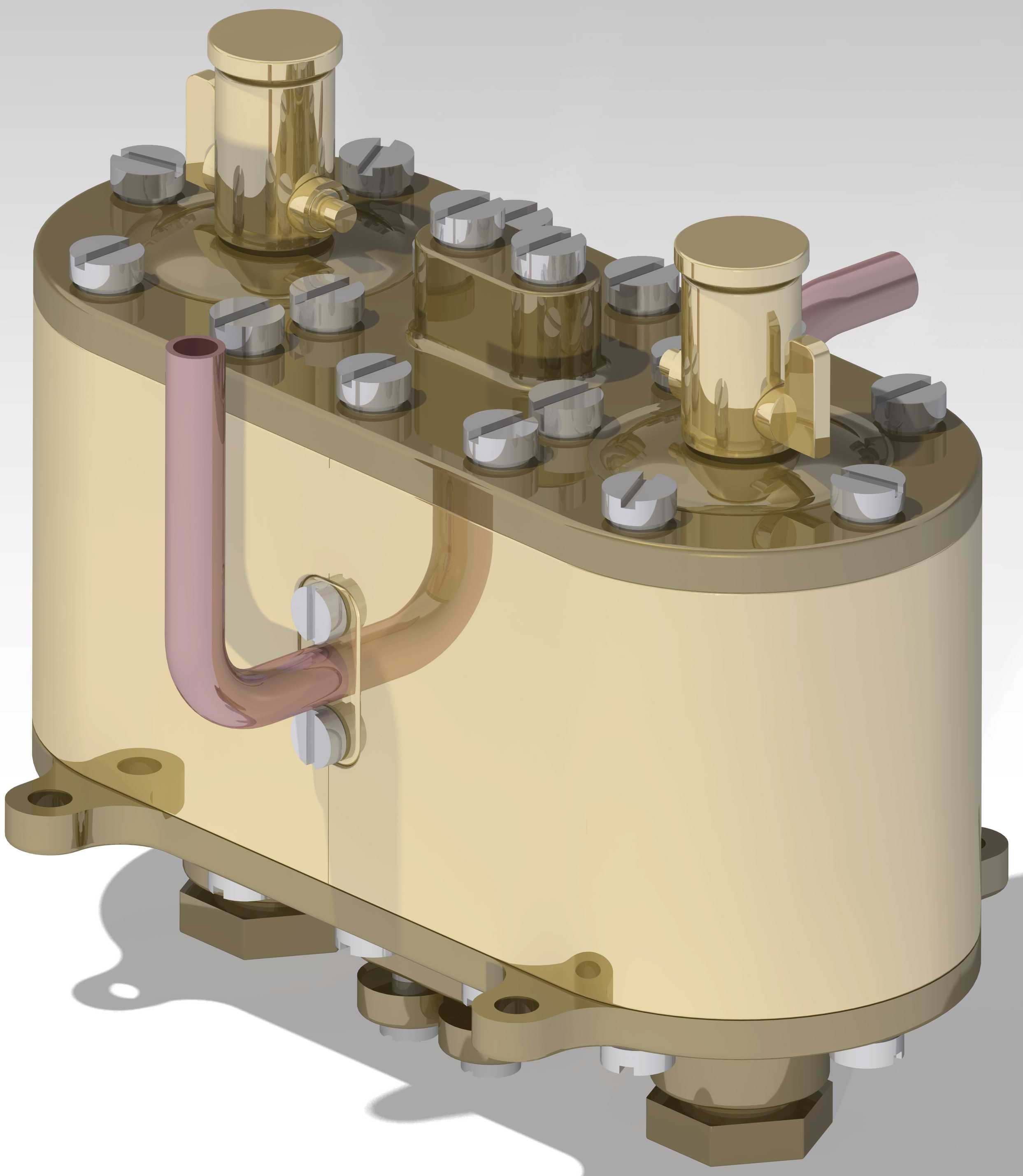

　　从实际功能特性来看，该气缸体采用一体式铸钢基体结构设计，内部加工有高精度的气缸内壁工作面，与活塞组件配合形成密闭的蒸汽膨胀腔，两端设置有进排气道接口，可配合滑阀机构完成高压蒸汽的定时配气，实现活塞的往复循环运动。气缸体外侧集成有安装法兰、加强筋与管路接口，既可以通过法兰结构与机车车架、十字头导板组件完成刚性连接，也可通过预留的管路接口连接蒸汽管路、润滑管路与冷凝水排放管路，满足整机装配的接口需求。

　　设计过程中首先需要考虑的是承压边界的强度冗余，气缸内壁长期承受0.8-1.6MPa的饱和蒸汽压力，同时伴随活塞往复运动带来的交变侧向载荷，因此在缸壁厚度设计上采用了变厚度结构，在进排气道附近、活塞止点位置做了局部加厚处理，外侧的纵向加强筋沿着缸体轴向布置，既可以提升缸体的整体刚性，减少高压工况下的缸体形变，也可以增大缸体散热面积，避免长期高温工况下的材料蠕变。缸体两端的端盖安装面采用止口定位结构，配合密封垫片可以实现高压蒸汽的零泄漏，止口的加工公差控制在H7级，保证端盖安装后与缸体内壁的同轴度，避免活塞运行过程中出现偏磨。

　　从安装边界来看，该气缸体的底部安装平面设置有4个均布的螺栓安装孔，孔位公差按照IT8级精度设计，可直接与机车车架上的安装支座完成定位装配，安装时需要保证缸体轴线与十字头导板的轴线同轴度误差不超过0.05mm/m，避免活塞运行过程中出现侧向卡滞。缸体侧面的进排气接口采用标准锥管螺纹设计，可直接与通用蒸汽管路完成连接，无需额外加工转换接头；润滑接口设置在缸体中上部位置，可通过注油器向缸内壁持续注入气缸润滑油，在活塞与缸壁之间形成均匀油膜，降低往复运动的摩擦损耗。

　　在结构细节设计上，缸体的蒸汽道采用流线型过渡结构，避免直角转折带来的蒸汽流动阻力，减少蒸汽在进排气过程中的压力损失，提升能量转换效率。缸体下部设置有冷凝水排放接口，在机组冷启动前可打开排放阀，排净缸内积存的冷凝水，避免启动过程中出现液击现象损坏活塞与缸体。考虑到长期运行的磨损需求，缸体内壁可镶嵌耐磨缸套，当缸套磨损超过极限值时可直接更换缸套，无需更换整个气缸体，大幅降低后期维护成本。

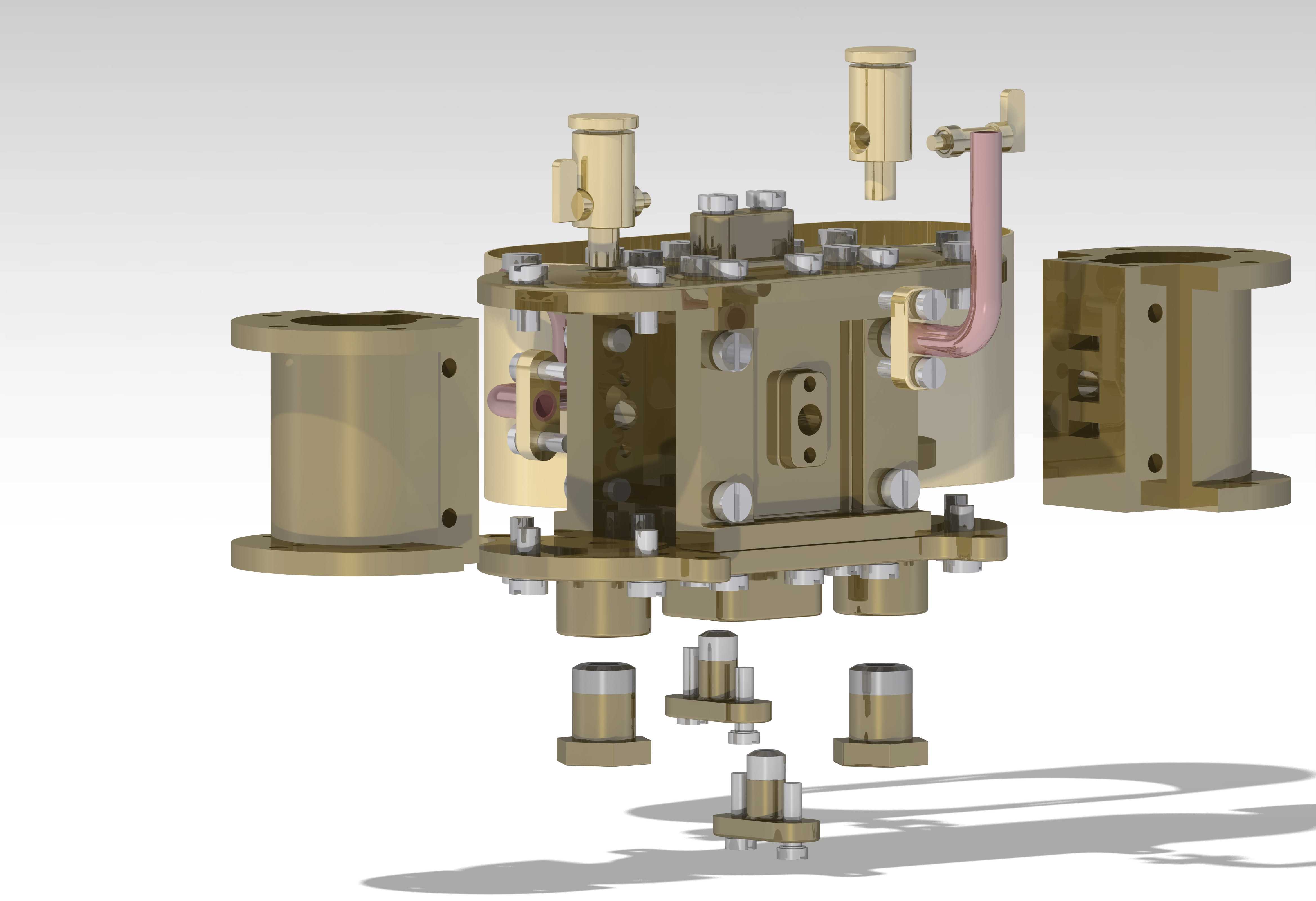

　　针对教学演示场景的应用需求，该气缸体的结构做了适当简化，去除了非核心的外部附件结构，保留了核心的承压腔体、配气通道、安装接口等关键结构，既可以满足三维装配演示、运动仿真的需求，也可以作为3D打印的原型件，用于蒸汽动力原理的实操教学。在做运动仿真时，可直接在缸体内腔装配活塞、活塞杆、十字头等组件，模拟高压蒸汽推动活塞往复运动的完整过程，直观展示蒸汽动力的能量转换原理。

　　从建模逻辑来看，整个气缸体的建模采用自顶向下的设计思路，首先确定缸体的轴线位置、安装基准面，再依次完成内腔、外壁、加强筋、接口法兰、安装孔等结构的建模，所有特征均采用参数化驱动，后续可根据不同的蒸汽压力参数、活塞行程参数快速调整缸体的内径、长度、壁厚等关键尺寸，适配不同功率等级的蒸汽动力机组设计需求。建模过程中所有的铸造圆角、拔模斜度都按照实际铸造工艺要求设置，避免出现壁厚突变、锐角结构，保证模型可直接对接铸造工艺生产，无需做额外的工艺性修改。
