双车位光伏遮阳停车棚结构设计方案

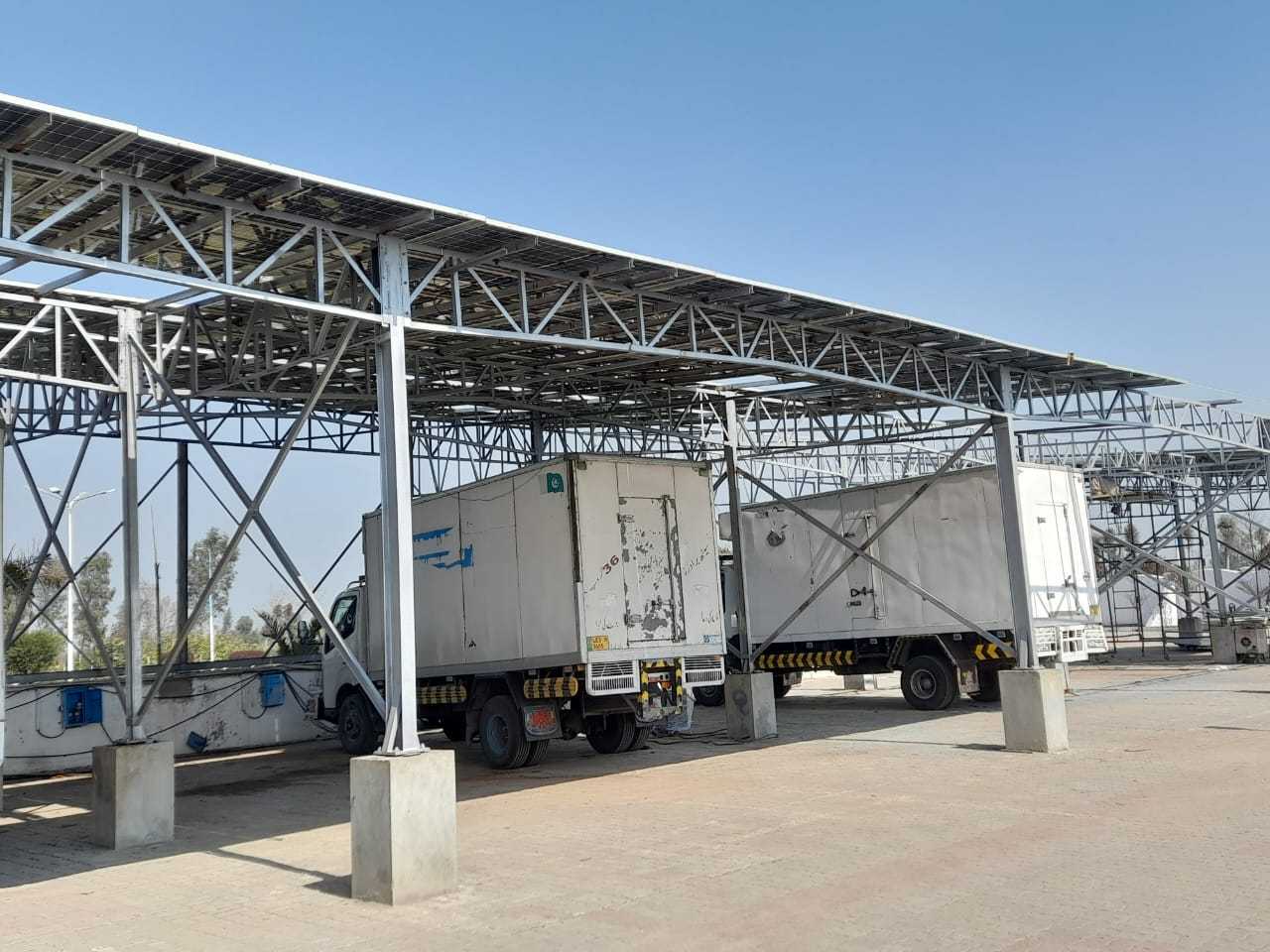

　　这款双车位光伏停车棚的结构设计，核心围绕露天停车场景的复合功能需求展开，区别于传统仅具备遮阳挡雨功能的普通停车棚，其顶部集成光伏组件铺设区域，可在满足车辆停放防护需求的同时，实现太阳能资源的就地转化利用，适配园区、商业综合体、厂区露天停车场、公共交通场站等多类露天停车场景的升级改造需求。从实际使用维度看，该棚体可同时容纳两台常规家用乘用车停放，顶部覆盖区域完全遮蔽停放车辆，避免车辆长期暴露在直射阳光下导致的内饰老化、夏季车内温度过高问题，同时可抵御常规降雨、落尘、高空坠物对车辆的损伤，顶部铺设的光伏组件可将接收的太阳能转化为电能，产出的电能可直接接入场地低压配电系统，用于停车场照明、充电桩供电、周边公共设施用电，实现场地能源的自发自用，降低停车场运营阶段的用电成本。

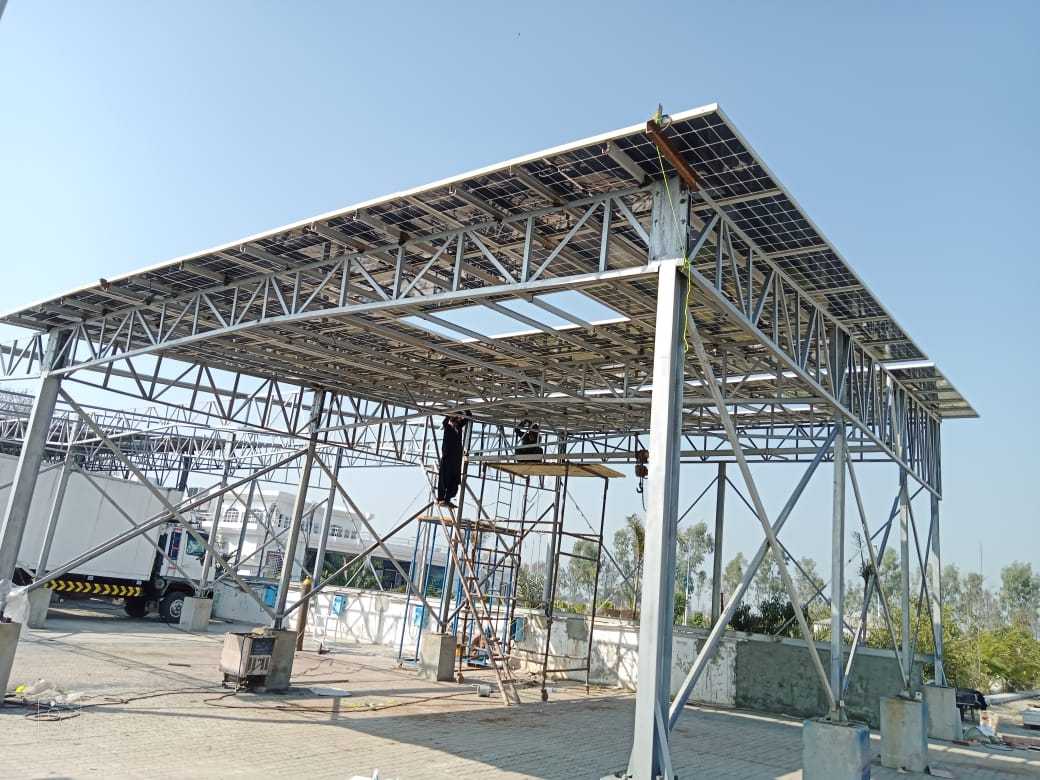

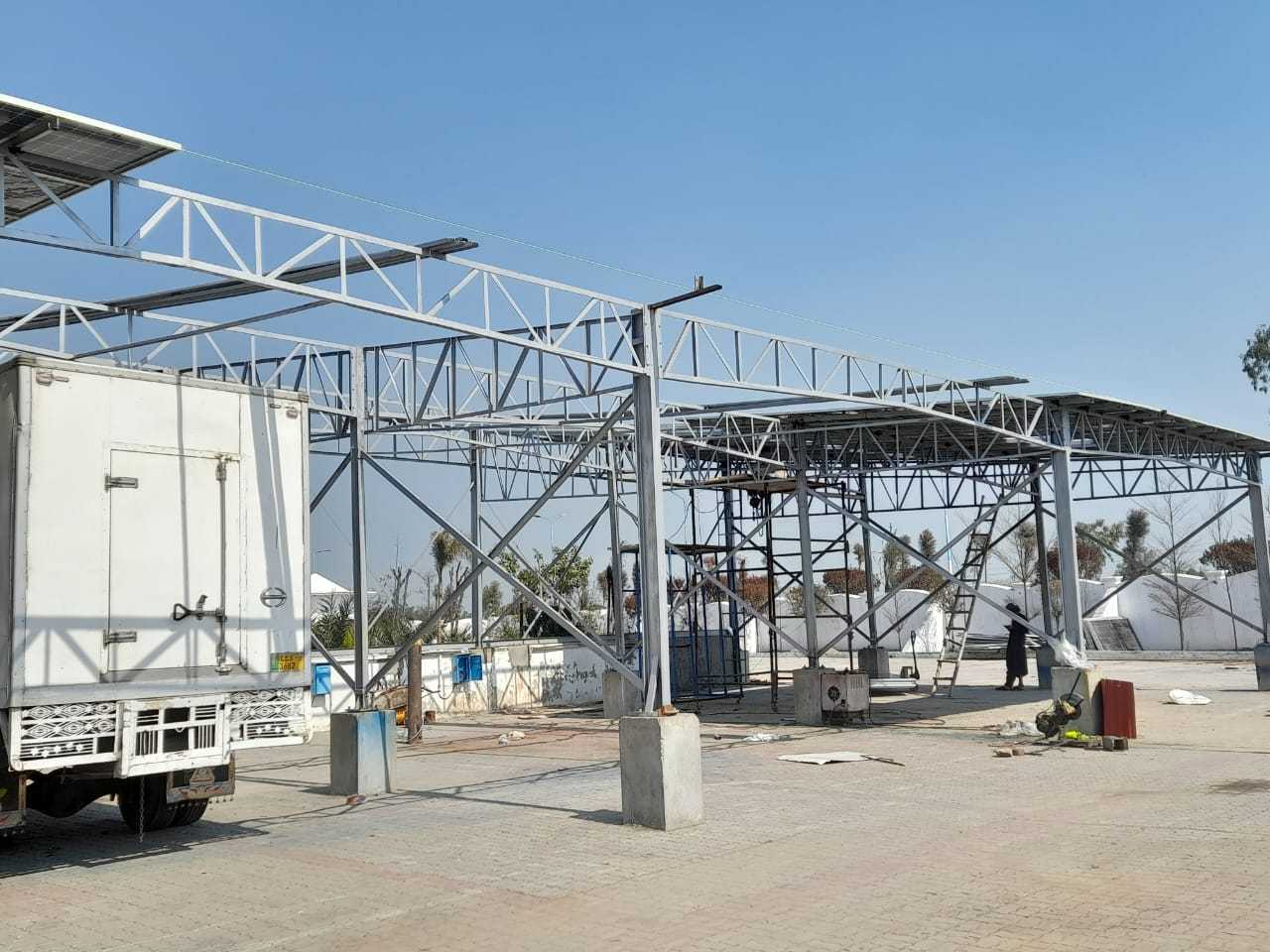

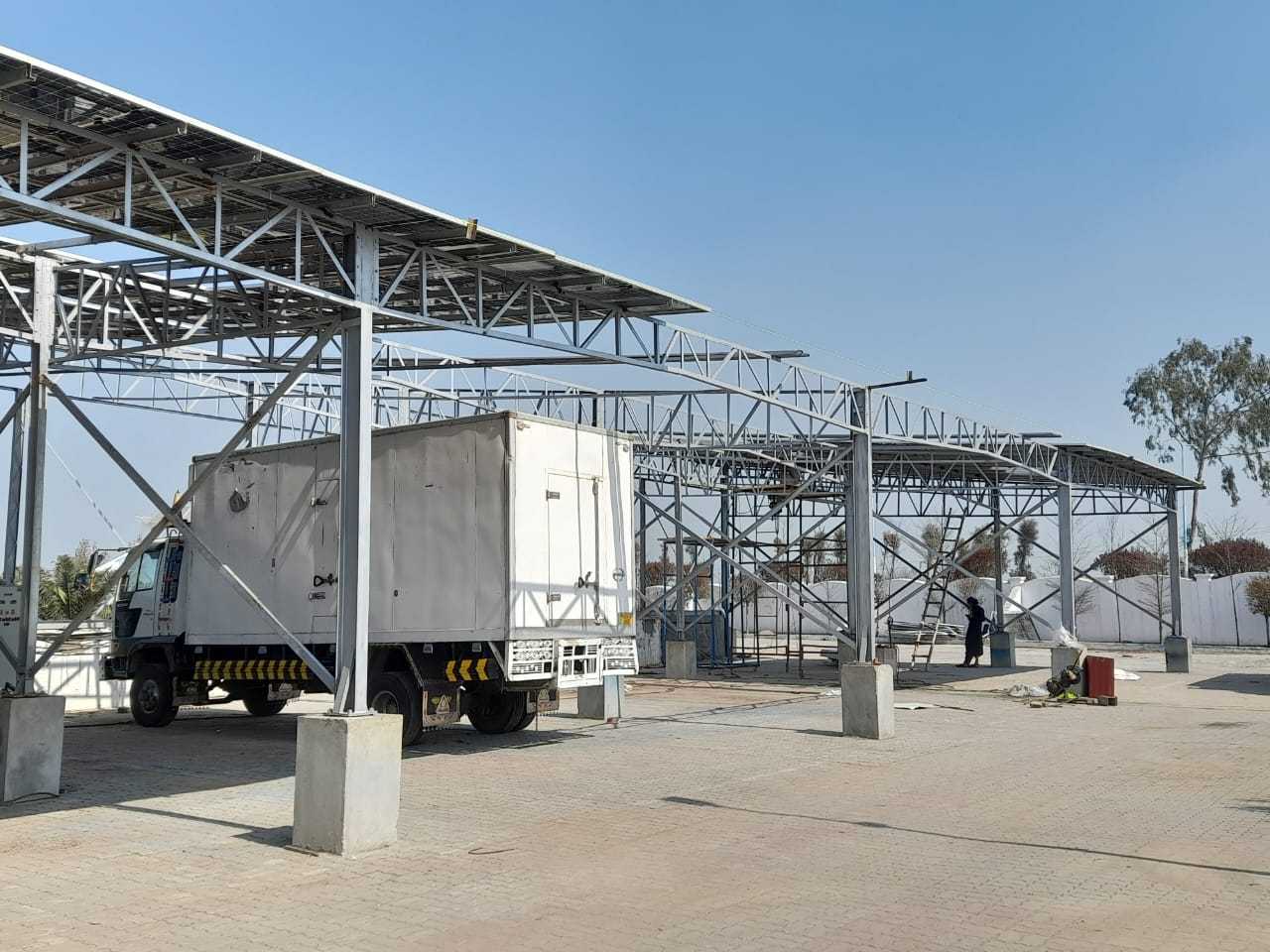

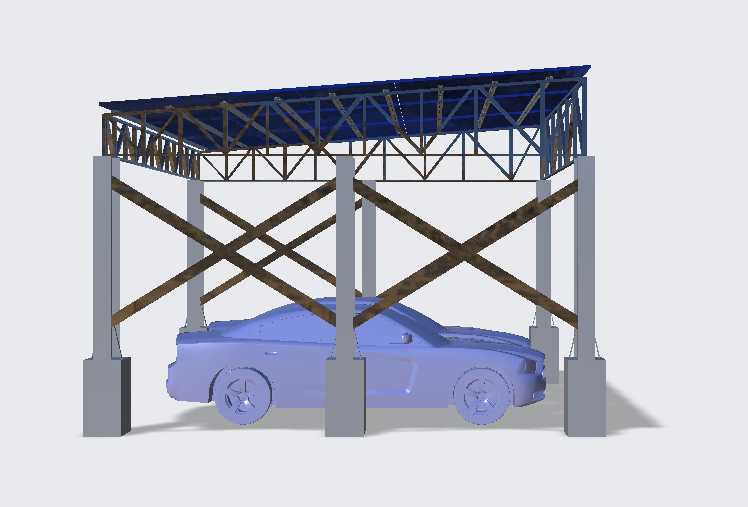

　　结构设计层面，棚体采用立柱支撑的悬挑桁架结构，四根钢制立柱分别布置在棚体四角的外侧区域，完全避开车辆进出的行驶轨迹，立柱底部采用混凝土基础预埋固定，可抵御常规地区的风载与雪载要求，立柱之间通过横向钢梁连接形成稳定的底部支撑框架，上部采用三角桁架结构承接顶部光伏组件的安装荷载，桁架结构的杆件采用标准化型钢拼接，在保证整体结构刚度的同时尽可能减少钢材用量，降低整体结构自重。

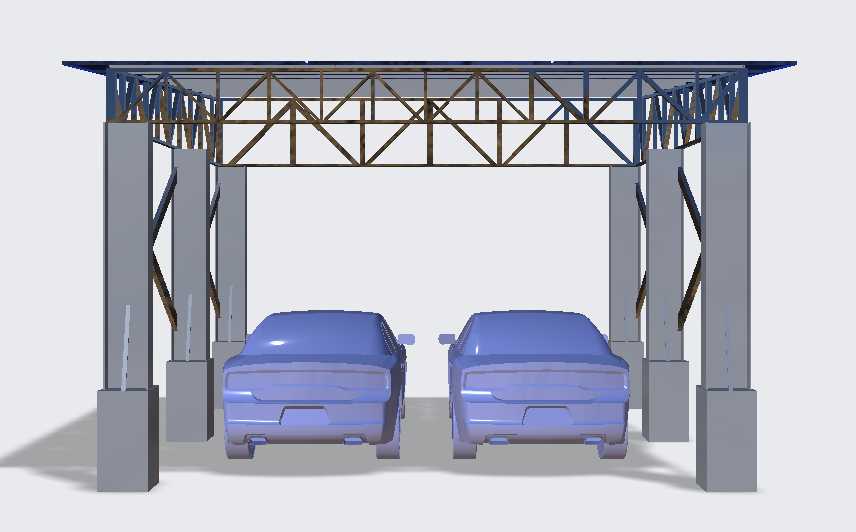

　　顶部光伏组件采用整面平铺的布置方式，组件之间预留标准安装间隙满足排水与热胀冷缩的变形需求，组件表面与水平面保持固定倾斜角度，该角度结合国内大部分中纬度地区的太阳高度角设计，可保证全年时段内组件接收的太阳辐射量处于较高水平，同时倾斜的顶面可让降雨自然顺着坡面流向棚体侧边的排水槽，避免顶部积水渗漏。安装边界方面，棚体整体宽度适配双车位并排停放的尺寸要求，横向跨度刚好覆盖两个标准车位的宽度，纵向长度覆盖常规乘用车的整车长度，立柱的安装位置距离车位边线预留足够的安全距离，不会对车辆开门、进出行驶造成干涉，棚体底部净空高度满足常规乘用车、SUV车型的通行要求，不会出现车辆剐蹭棚体底部结构的问题。

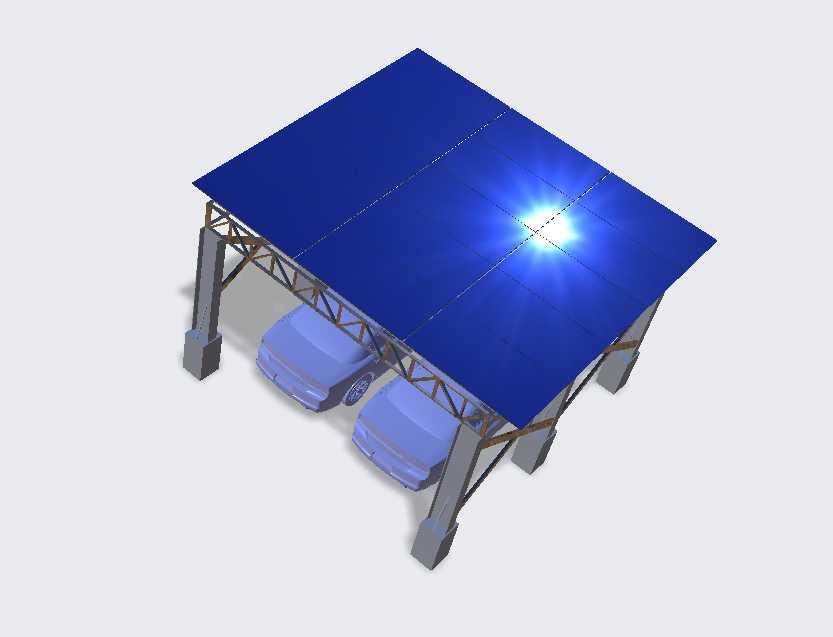

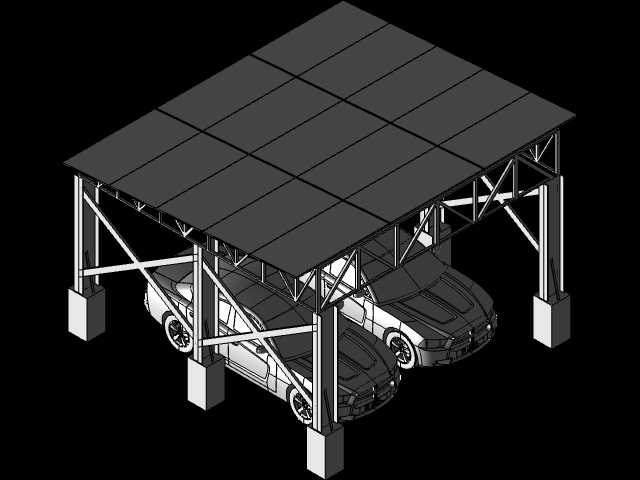

　　从建模细节来看，整个结构的连接节点都做了工程化的还原，包括立柱与基础的连接法兰、桁架杆件之间的螺栓连接位、光伏组件与上部檩条的压块固定位都有清晰的结构体现，可直接用于结构受力验算、安装施工指导、物料清单统计等实际工程环节，棚体下方还配套设置了车辆停放的位置参考，可直观验证棚体覆盖范围与车辆停放位置的匹配度，避免出现设计阶段的尺寸干涉问题。不同于市面上常见的单车位光伏车棚，双车位的结构设计可在同等立柱数量、基础施工量的前提下，提升单位占地面积的光伏铺设面积与车位容纳数量，土地利用效率更高，适合在用地紧张的城区停车场推广应用，结构采用的模块化设计思路，可根据实际场地的车位数量需求，对棚体单元进行拼接扩展，适配不同规模停车场的建设需求，所有钢结构杆件都采用常规标准型材，无需定制特殊截面构件，可降低生产加工与现场安装的难度，缩短施工周期。
