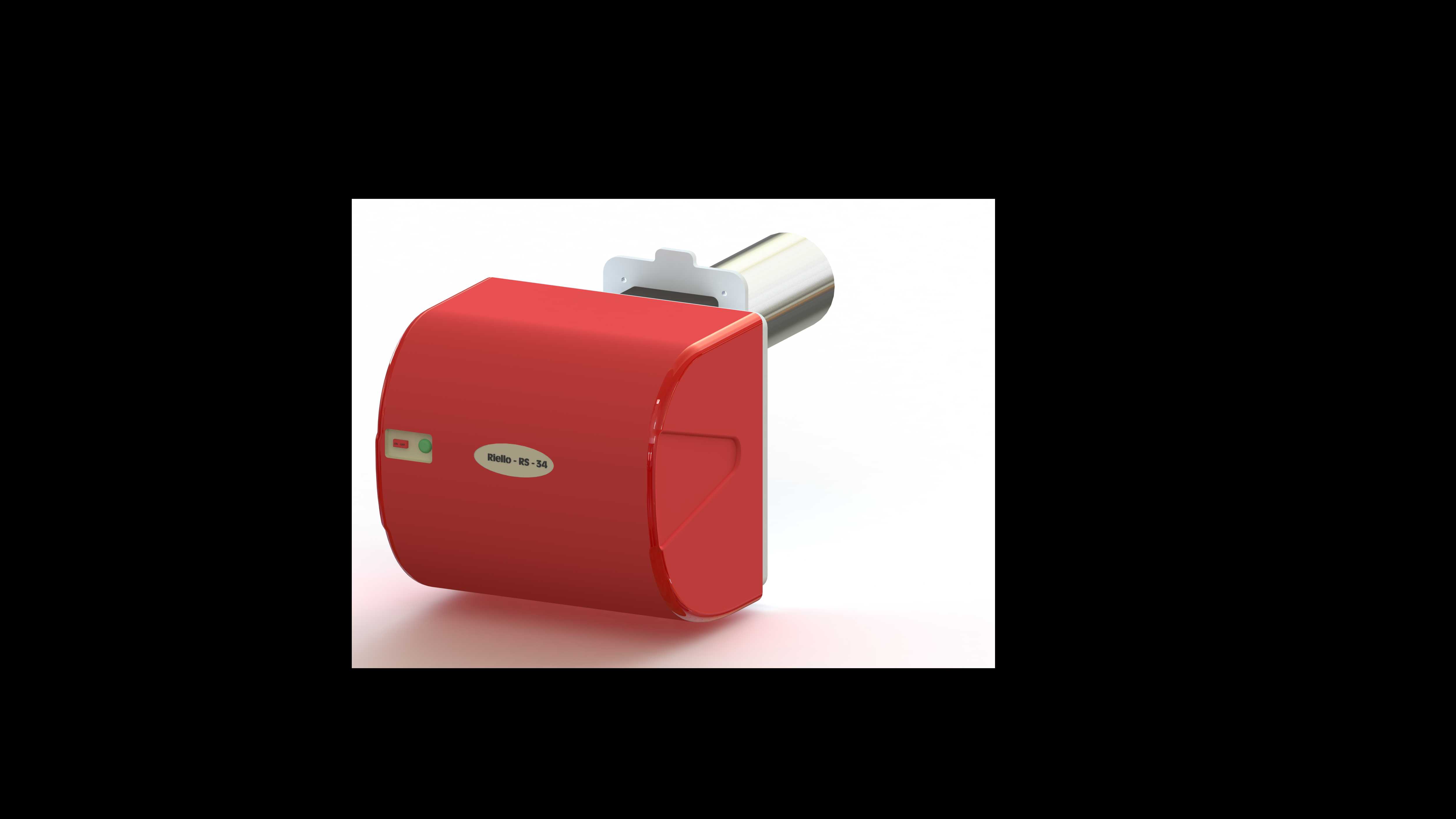

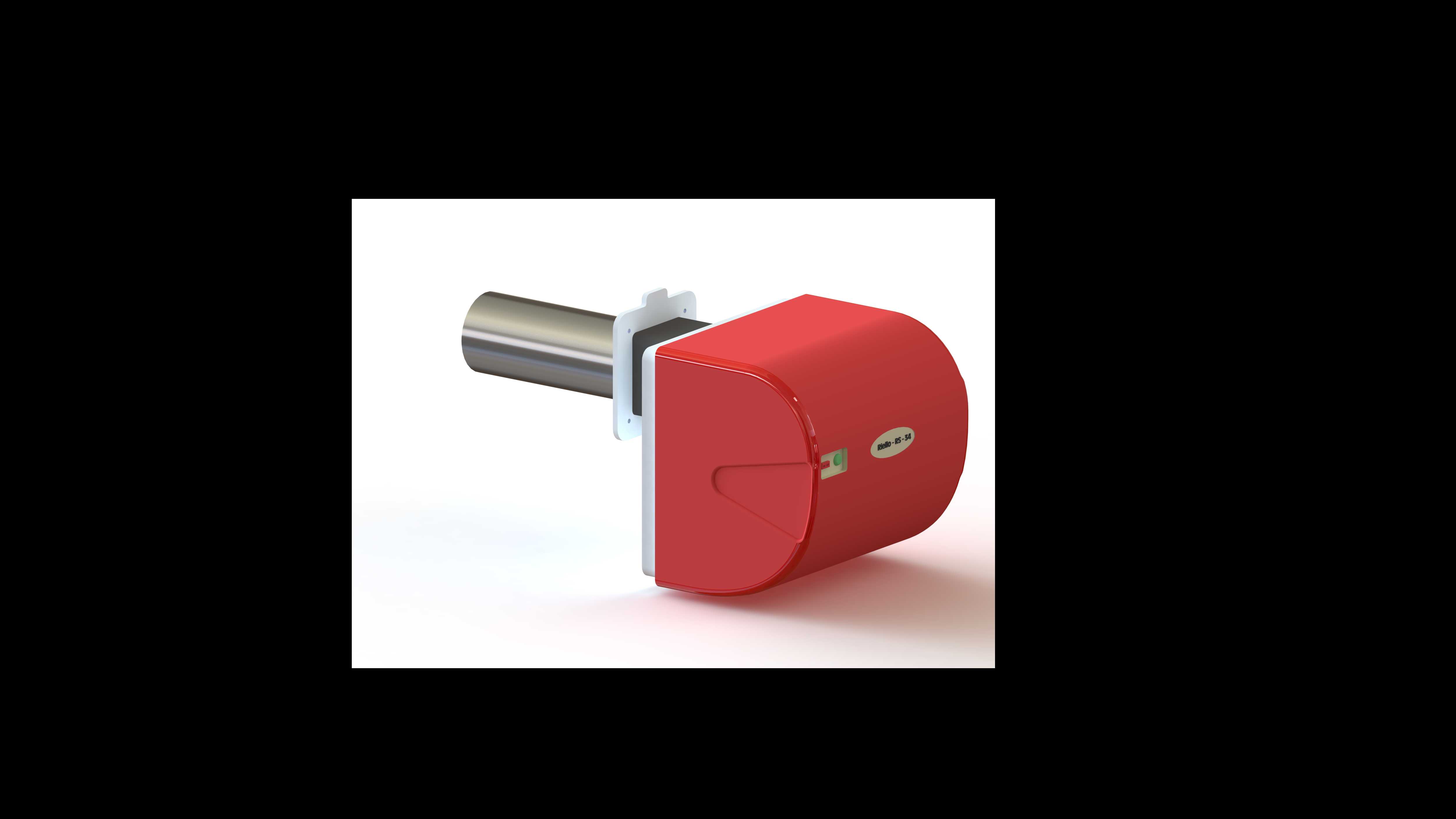

利雅路RS34燃气燃烧器工业结构设计

　　在工业热能配套领域，这款利雅路RS34燃气燃烧器的三维结构还原，完全围绕现场安装与工况适配需求展开，没有多余的装饰性设计，所有结构特征都服务于实际燃烧作业与设备对接。从安装边界来看，燃烧筒的伸出长度做了精准控制，对接锅炉、加热炉的炉壁开孔时，不需要额外裁切配管，筒身的定位法兰做了凸台止口设计，现场安装时可以直接卡入炉壁预设的安装座，配合法兰盘上的均布螺栓孔，能快速完成对位锁紧，不会出现安装偏斜导致火焰冲刷炉壁的问题。

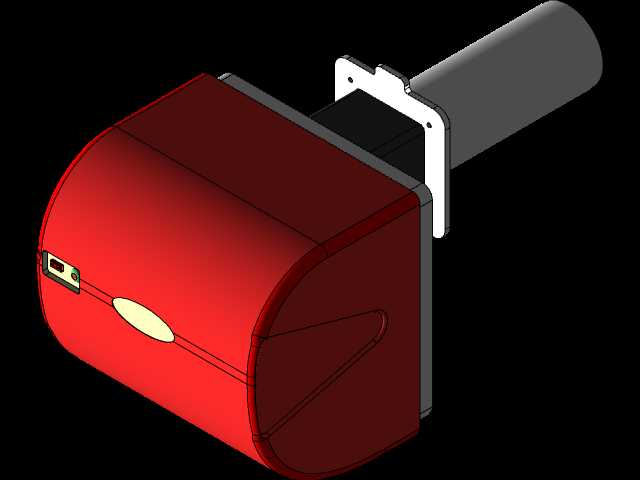

　　机身的红色端盖部分做了半圆弧过渡造型，并非单纯的外观考量，圆弧曲面可以分散燃烧过程中传导到端盖的热应力，避免直角结构长期受热出现应力开裂，端盖上预留的观察孔位置刚好对准火焰根部，运维人员站在设备侧方就能直接观察火焰燃烧状态，不需要额外加装反光镜或者拆卸端盖。端盖侧面的接线接口做了下沉式设计，外接燃气管路、点火控制线、火焰检测线缆的时候，接头部分不会突出机身轮廓，在紧凑的机房布置场景下，不会和周边的管线、阀组产生干涉。

　　从功能结构设计来看，燃烧筒内部的燃气导流通道做了渐扩式结构，燃气从阀体进入后可以和助燃空气充分预混，避免局部燃气浓度过高导致燃烧不充分、积碳的问题，筒口的稳焰盘结构在模型里做了细节还原，倾斜的叶片角度可以在出口处形成稳定的回流区，保证低负荷工况下火焰也不会脱火、熄火。机身和燃烧筒连接的位置做了密封槽设计，安装时嵌入耐高温石棉垫就能阻断助燃风泄漏，保证送风压力稳定，不会因为漏风导致空燃比失衡。

　　在实际应用场景中，这款燃烧器多用于中小型蒸汽锅炉、热风循环炉、涂装线烘干室的热源供给，建模时特意还原了所有外部安装接口的尺寸公差，不管是做设备改造替换旧燃烧器，还是做新设备的配套设计，都可以直接调取模型完成装配干涉检查，不需要反复测绘实物。比如在锅炉配套设计时，可以直接把燃烧器模型装配到锅炉前烟箱的安装位，核对燃烧筒伸入炉膛的深度，确认火焰长度不会冲刷到炉膛后壁，同时可以提前排布周边的燃气阀组、送风管道的走向，避免现场安装时出现管线打架的问题。

　　设计思路上完全遵循实物的工程逻辑，没有为了建模便利简化关键的装配结构，比如端盖和机身的连接卡扣、燃烧筒和机身的定位销孔都做了1:1还原，做结构拆解时可以清晰看到各个部件的装配关系，对于刚接触热能设备设计的工程师来说，也能通过这个模型理解燃烧器的层级装配逻辑。机身底部的安装脚做了腰型孔设计，现场安装时可以小范围调整燃烧器的前后位置，适配不同厚度的炉壁保温层，不需要重新打孔，降低现场施工的调整难度。

　　从结构强度角度考量，燃烧筒采用薄壁金属结构，模型里还原了筒身的加强筋结构，长期在高温工况下工作也不会出现筒身变形下垂的问题，端盖内部的安装支座做了加厚处理，点火变压器、火焰检测器这些内部元件的安装柱位置都和实物一致，如果需要做内部元件的替换设计，也可以直接在这个模型基础上修改安装位，不用从零开始搭建基体结构。在做设备运维仿真时，这个模型也可以用来模拟检修时的端盖拆卸空间，确认打开端盖时不需要拆除周边的其他管线，预留足够的操作空间，让后期的设备维护更加便捷。
