TalentCell便携USB供电锂电池组结构设计

　　在户外作业、便携检测设备供电、小型数码外设补能这类场景里，脱离固定市电网络的稳定供电需求一直存在，这类场景对供电单元的体积、安装适配性、输出接口的通用性都有明确要求，这款USB输出的锂电池组就是针对这类零散移动供电需求做的结构设计。从实际使用场景来看，这类电池组常被搭配在便携检测仪器、小型桌面外设、户外临时补能的数码设备上使用，不需要额外搭配专用电源适配器，通过通用USB接口就能完成电能输出，大幅降低了不同设备间的供电适配成本。

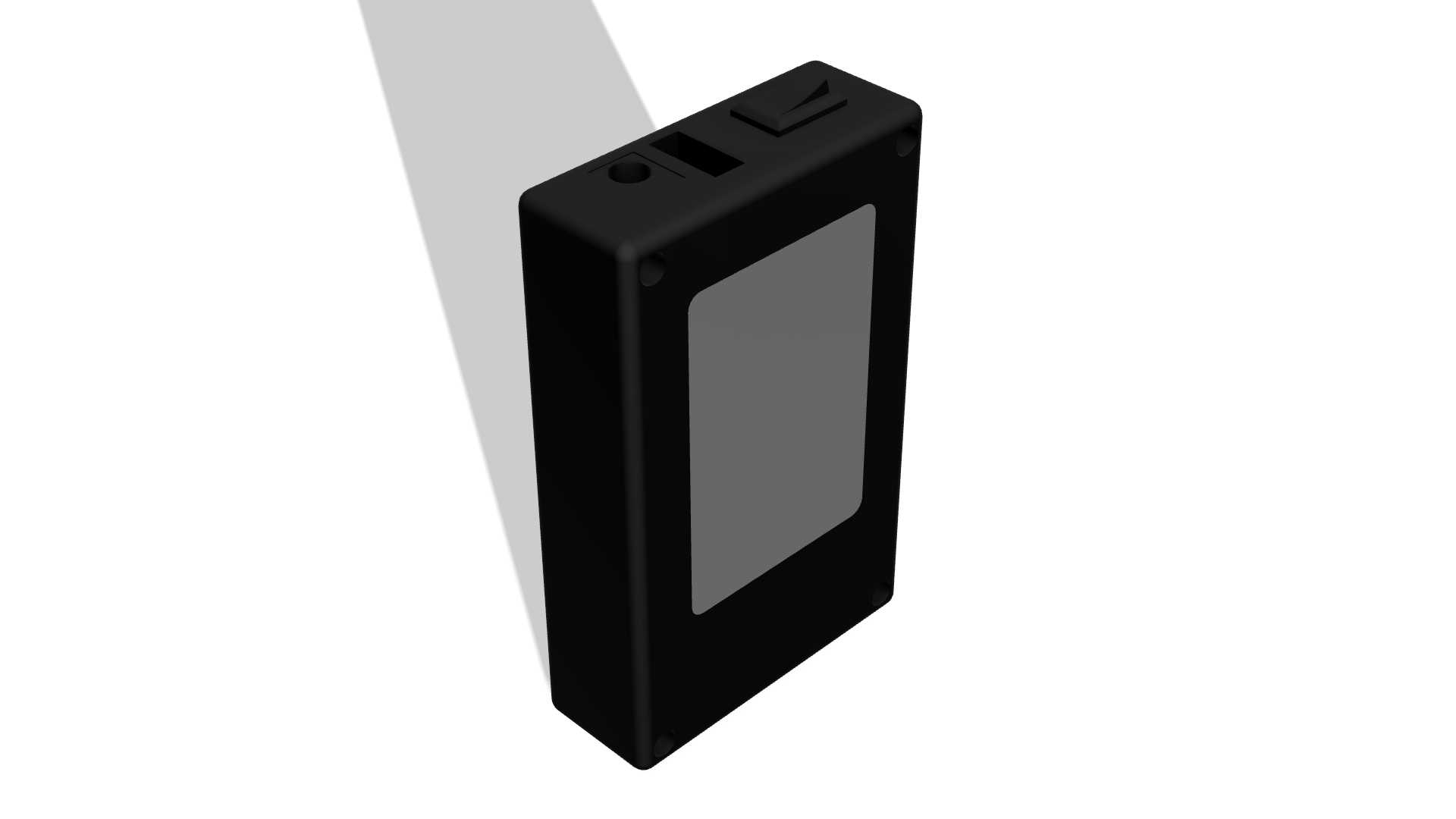

　　做这款结构设计的时候，首先要考虑的是内部电芯的排布空间，常规圆柱锂电芯或者薄型软包电芯的堆叠需要预留足够的绝缘间隙，同时要在壳体内部留出保护板的安装位，保护板要集成过充、过放、输出短路保护的元件，这些元件的高度要和壳体内腔的深度做匹配，避免装配后出现元件顶壳、挤压电芯绝缘层的问题。壳体采用分体式卡扣加少量螺丝固定的结构，上下壳的合模缝做在壳体侧面偏上的位置，既可以保证日常使用中缝隙不会被握持的手汗、少量溅水侵入，也能在后期维护电芯的时候快速拆开壳体，不需要做破坏性拆解。输出接口区域做在壳体顶面的一端，除了USB输出接口之外，还预留了直流充电输入接口和电量显示的窗口位置，接口周围做了一圈凸起的挡边，避免日常放置的时候接口直接和接触面摩擦，导致接口松动开焊。壳体正面预留的矩形凹槽区域，是用来贴附产品参数标贴或者电量指示灯的柔光片，这个凹槽的深度控制在0.3毫米，刚好能让标贴或者柔光片和壳体表面保持齐平，不会因为凸起被剐蹭脱落。

　　从安装边界来看，这款电池组的整体外形做了圆角矩形的处理，四个边角的R角控制在5毫米，既可以避免尖锐边角磕碰划伤，也能适配大部分通用的便携设备固定绑带、背夹的安装尺寸，壳体背面没有做多余的凸起结构，平整的背面可以直接通过双面胶或者魔术贴固定在设备外壳上，不需要额外设计专用的安装支架。在结构强度设计上，壳体壁厚控制在1.8毫米，在接口安装位、螺丝柱的位置做了局部加厚，避免反复插拔接口的时候出现壳体开裂的问题，内部的筋位设计一方面用来卡紧电芯和保护板，避免设备摔落的时候电芯移位扯断连接线，另一方面也能提升壳体整体的抗形变能力，就算受到一定的侧向挤压，也不会轻易挤压到内部电芯造成安全隐患。

　　USB接口的固定位做了两个定位柱，接口焊接在保护板上之后，定位柱会穿过保护板的定位孔，把接口的位置完全固定，就算反复插拔USB接头，接口的受力也会传递到壳体的筋位上，不会直接拉扯保护板的焊盘，提升接口的使用寿命。实际选型参考的时候，要注意这款结构的内腔尺寸是匹配常见的12V输出锂电芯组的，输出端的USB模块是经过降压处理的，能稳定输出标准5V电压，适配绝大多数USB供电的小型设备，壳体的外形尺寸控制在可以单手握持的范围，放在工具包、设备收纳袋里也不会占用过多空间，和同容量的铅酸蓄电单元相比，重量能降低六成以上，更适合便携移动场景使用。设计的时候还考虑了日常使用的磨损问题，壳体表面做了细磨砂的纹理处理，不容易残留指纹和划痕，长时间使用之后外观也不会出现明显的亮面磨损痕迹，顶面的按键位置做了和壳体一体的凸起按键，不需要额外装配独立按键，减少了装配零件数量，也降低了按键缝隙进灰的概率。
