三合一车载蓄电池充电装置结构设计

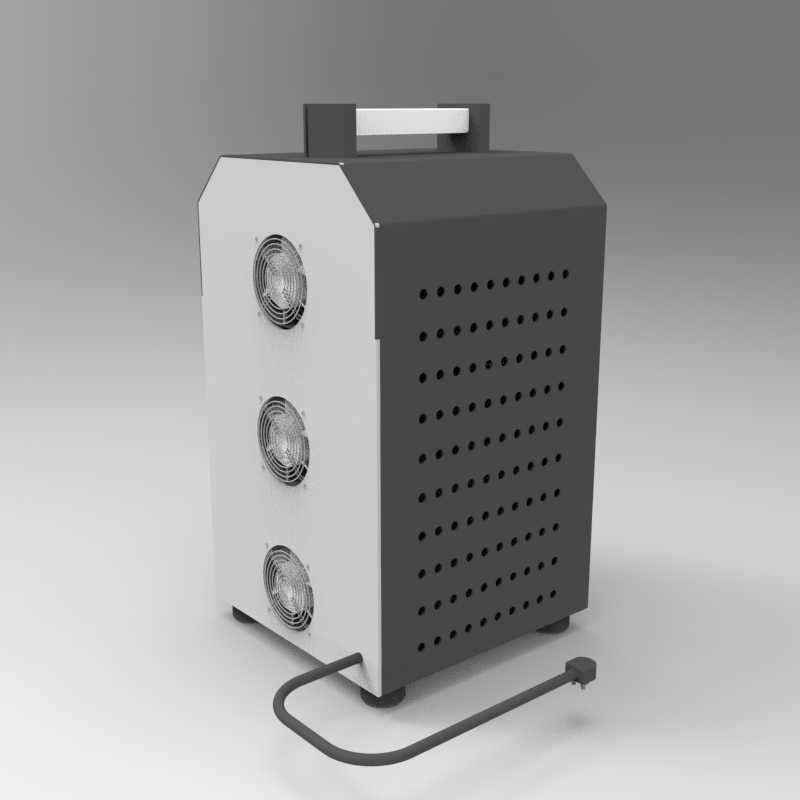

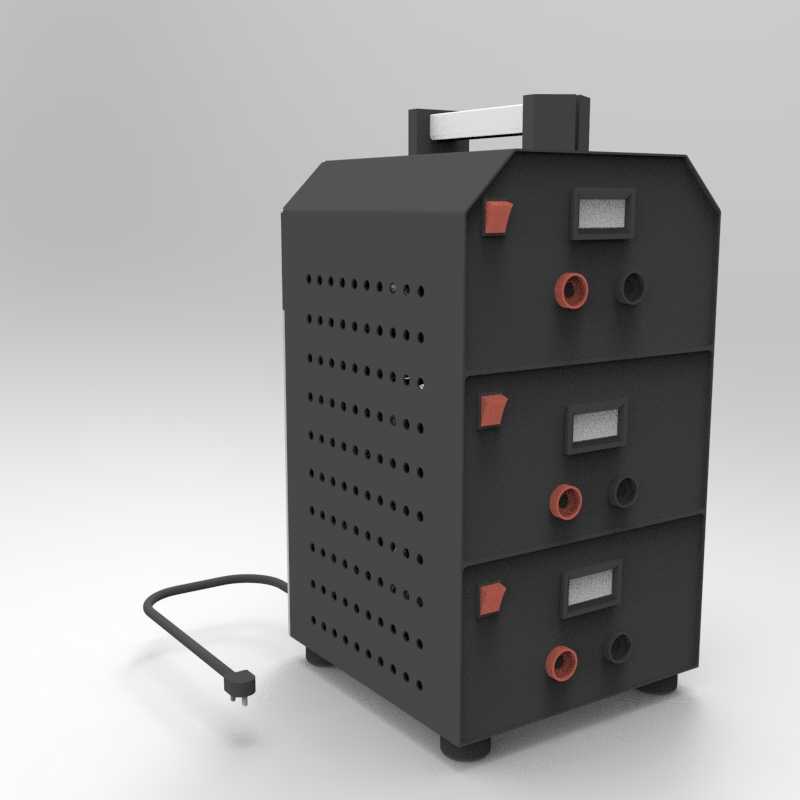

　　这款三合一汽车电池充电装置，主要面向民用汽修门店、户外车辆应急补能、家用私家车蓄电池维护三类场景设计，区别于传统单功能充电机，可同时适配铅酸启停电池、普通铅酸蓄电池、低压锂电三类车载常用储能单元的充电需求，解决了以往维修场景需要配备多台不同规格充电机的痛点。从结构设计逻辑来看，整机采用立式便携箱体布局，顶部集成内嵌式提手，提手做了圆弧过渡处理，避免搬运时硌手，整机底部设置四个等高防滑橡胶脚垫，将箱体与放置面抬升8mm间隙，既可以避免地面水渍侵入设备底部接线区域，也能辅助底部进风形成完整散热风道。机身正面排布三个轴流散热风扇，采用竖向等距排列，每个风扇对应内部一组充电功率模块，风扇外侧加装金属防护网罩，防止杂物吸入扇叶造成卡滞；机身侧部采用矩阵式冲孔散热结构，冲孔直径4mm，孔间距8mm，按正三角形排布，在保证壳体结构强度的前提下最大化通风面积，同时冲孔边缘做了向内翻边处理，避免加工毛刺划伤操作人员。机身出线端采用防弯折橡胶护套设计，输出线缆长度预留1.8m，可覆盖车辆停放时车头到电瓶位的常规距离，线缆末端做了加粗应力分散结构，避免频繁拖拽导致线芯断裂。

　　从安装边界来看，整机外形尺寸控制在280mm220mm350mm范围内，可直接放置于汽修工位的工具架层板，也可放入私家车后备箱储物格，不会占用过多储物空间；设备自重控制在7.2kg，单人单手提携即可完成转场，适配户外救援时的移动使用需求。内部结构采用模块化分层设计，功率板、控制板、整流模块分别固定在三个独立安装仓内，模块之间设置绝缘隔离板，避免强电干扰控制信号；接线端子全部采用快插式防呆结构，不同极性的端子做了差异化尺寸设计，可从根源上避免接线时正负极接反的操作失误。

　　设备正面未设置突出的操作按键，所有调节旋钮内嵌于面板下沉区域，防止搬运过程中磕碰导致参数偏移，输出端配备过流、过压、反接保护触发机构，一旦出现接线错误或者输出短路，可在10ms内切断输出回路，避免损坏车载电瓶或者设备本身。散热风道采用下进侧出的走向，外界冷空气从底部脚垫间隙进入设备内部，依次流过三个功率模块的散热鳍片，带走模块工作产生的热量后，一部分从侧部冲孔排出，一部分从正面风扇位置强制抽出，在满功率输出状态下，可将内部核心器件的温升控制在35K以内，满足长时间连续充电的散热需求。

　　壳体采用拼接式结构，前后壳通过卡扣加螺丝的方式固定，拆卸时仅需拧下底部四颗固定螺丝即可拆开上壳，方便后期维护时更换风扇或者保险元件，无需对整机进行大面积拆解。输出线缆的收纳位置预留于机身背部的绕线柱，闲置时可将线缆缠绕在绕线柱上，避免线缆杂乱缠绕，也能防止线缆被重物挤压破损。针对汽修场景常见的多粉尘环境，设备进风位置加装了可抽拉式防尘滤网，滤网采用尼龙编织材质，可定期抽出清理积尘，避免粉尘堆积在功率模块散热片上影响散热效率。整机的边角全部做了R15的圆弧倒角处理，没有尖锐突出结构，避免在狭窄的汽修工位移动时磕碰车身或者划伤操作人员。
