RITTAL工业电气面板操作箱体结构设计

　　这款电气面板操作箱的结构设计，首先要匹配工业现场复杂的安装工况，不管是车间生产线旁的壁挂安装、设备机架侧装，还是独立立式操作台的嵌入安装，都能通过箱体侧边预留的安装挂点、底部的走线开孔完成适配，不会出现现场安装时需要二次打孔破坏柜体防护性能的问题。从实际使用场景来看，这类操作箱主要承担现场设备的人机交互承载功能，正面预留的面板开孔区域可以安装按钮、指示灯、小型触控显示屏、急停开关等操作元件，操作人员站在箱体正前方就能完成设备启停、参数调整、状态查看等操作，不需要打开柜体内部，既提升了操作效率，也避免了无关人员触碰内部电气元件带来的安全隐患。

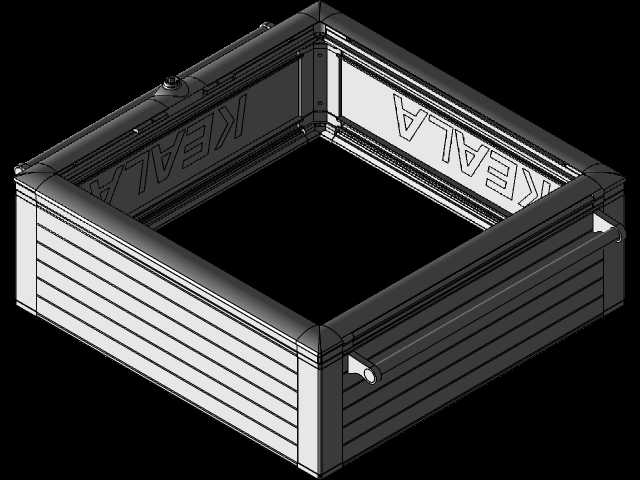

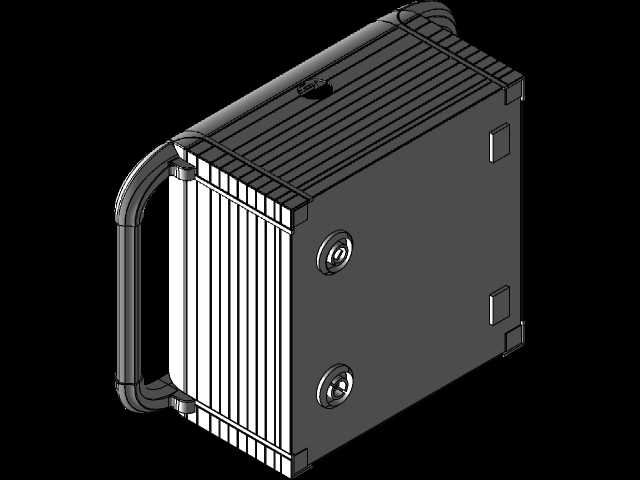

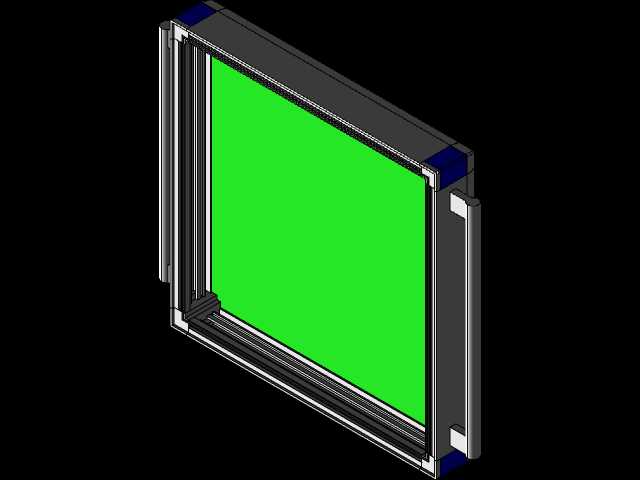

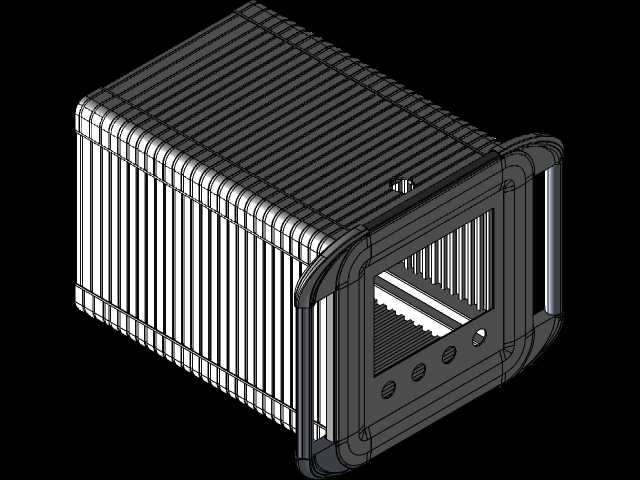

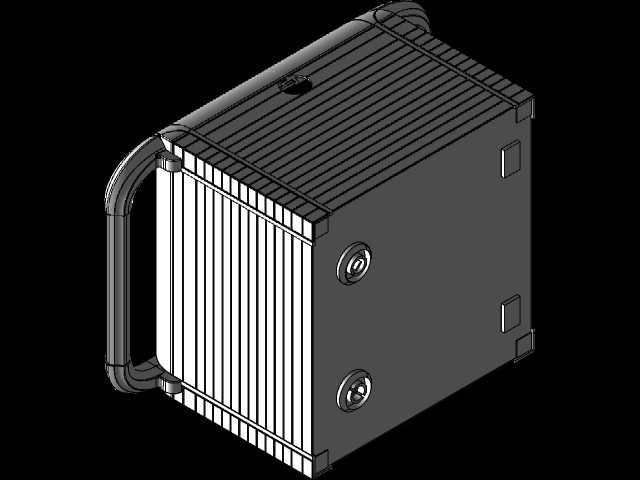

　　设计过程中优先考虑了柜体的散热需求，箱体周身的散热筋结构不是单纯的装饰造型，每一条筋条的间距、凸起高度都经过散热面积核算，在不额外增加柜体整体外形尺寸的前提下，把散热接触面积提升了近40%，即使柜内安装小型PLC、继电器模组、开关电源等持续发热的电气元件，也能通过筋条的自然对流把内部热量传导出去，不需要额外加装散热风扇，减少了后期维护的易损件数量。箱体边角做了圆弧包边处理，一方面是避免安装、搬运过程中尖锐边角划伤操作人员，另一方面圆弧结构的抗冲击性能比直角折弯结构高30%以上，车间内如果有搬运小车意外剐蹭，不会出现直角位置凹陷变形导致柜门密封失效的问题。

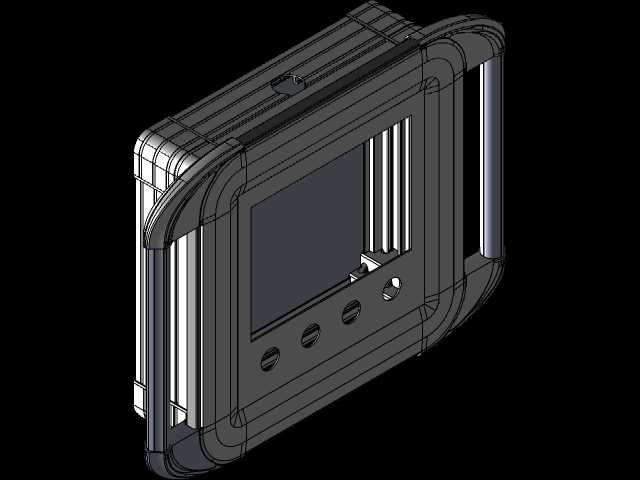

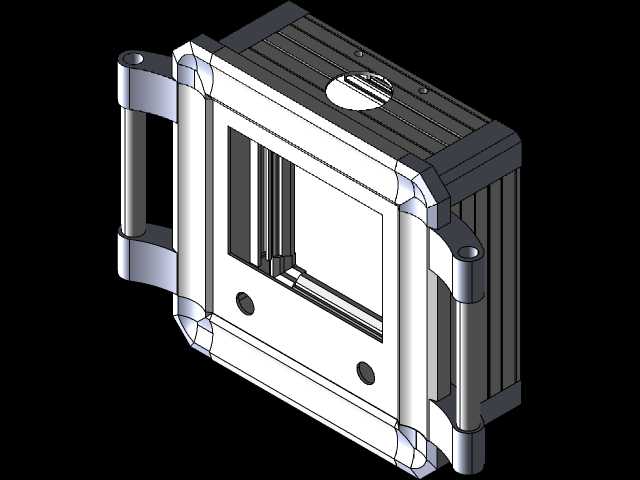

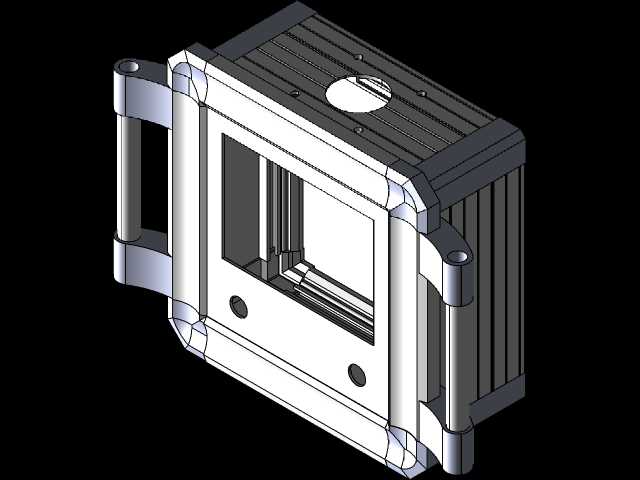

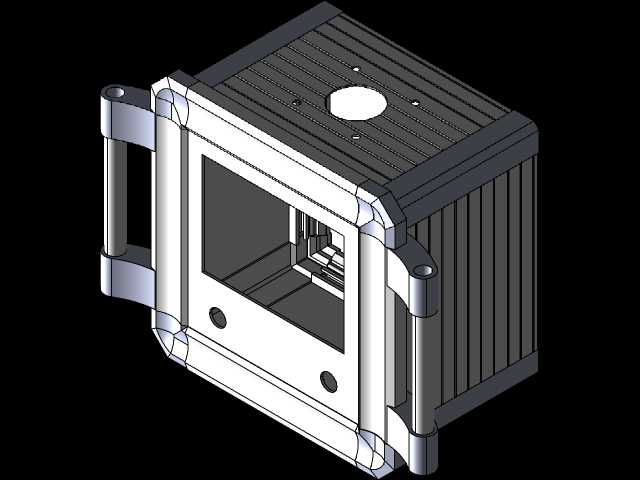

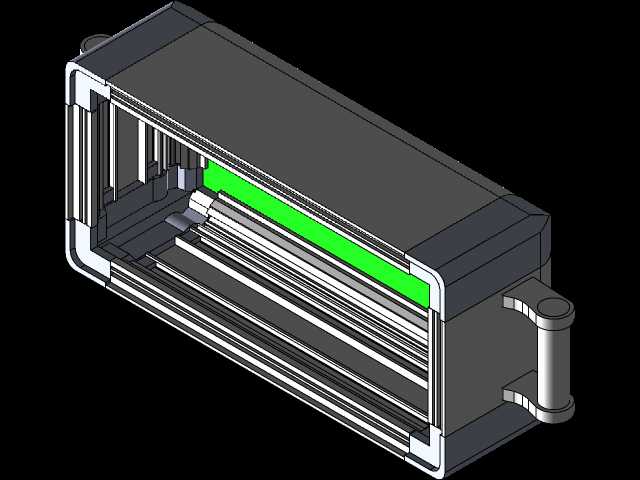

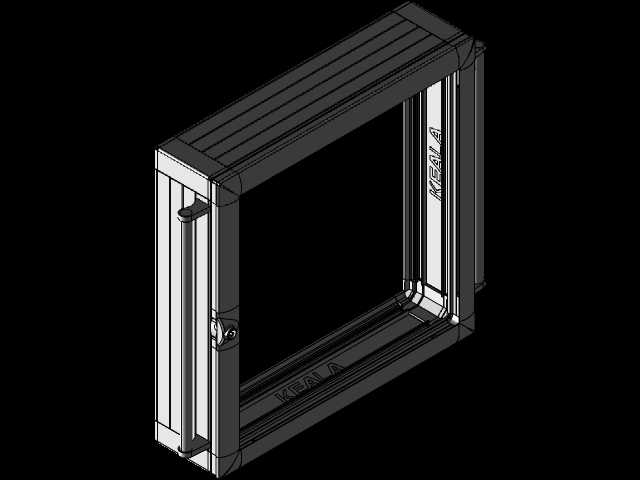

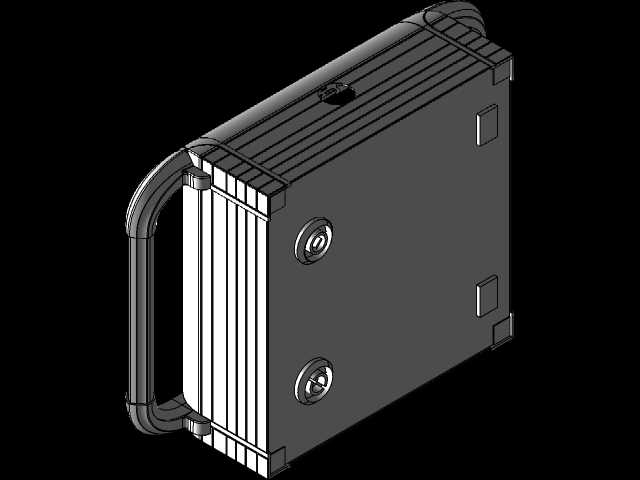

　　从安装边界来看，这款操作箱的内部安装导轨预留了标准的电气元件安装尺寸，兼容常规的DIN导轨安装方式，不管是小型断路器、接线端子排还是信号隔离模块，都能直接卡在导轨上固定，不需要额外制作安装支架。箱体两侧的把手结构做了一体化折弯设计，搬运的时候可以直接抓握把手受力，不会出现把手脱落导致柜体摔落的问题，同时把手位置和柜体侧面保持了足够的间隙，戴劳保手套操作的时候也能顺利抓握。正面面板的开孔位置做了下沉式台阶设计，安装操作面板的时候可以把面板嵌入台阶内，面板表面和箱体正面保持齐平，既美观也能避免灰尘、水渍顺着面板缝隙进入柜内，配合箱体接缝处的密封胶条，能达到常规工业场景要求的防护等级，适合在普通机加工车间、装配生产线、仓储物流设备旁这类有少量灰尘、偶尔有飞溅水滴的场景使用。

　　走线设计上，箱体底部预留了多个格兰头安装位，强电、弱电线路可以分开从不同的开孔进入柜内，避免强电线路对弱电信号产生干扰，每个开孔都做了翻边处理，穿线的时候不会划伤线缆外皮，降低线路绝缘破损的风险。柜门和箱体主体的连接采用了隐藏式铰链，从外部看不到铰链结构，既提升了柜体整体的整洁度，也能避免无关人员从外部拆卸铰链打开柜门，提升了电气设备的安全性。柜内预留了接地螺柱，所有金属部件都能通过接地螺柱可靠连接到车间接地网，避免设备漏电时产生安全隐患。

　　在结构强度校核阶段，针对柜体的承重做了专项验证，内部安装板可以承载最多15kg的电气元件，不会出现安装板变形下垂的问题，即使在有轻微振动的设备旁安装，比如冲压生产线、空压机旁，柜内元件也不会因为振动出现松动脱落的情况。箱体表面采用了静电喷塑处理，涂层厚度控制在60-80微米，能耐受普通工业环境下的酸碱腐蚀，不会因为长期使用出现表面生锈、涂层脱落的问题，使用寿命比普通冷轧板喷漆柜体更长。整体结构没有采用复杂的拼接工艺，大部分部件都是通过折弯、冲压一体成型，减少了焊接点的数量，既降低了加工过程中的变形量，也提升了柜体整体的结构刚性，批量生产的时候也能更好地控制加工精度，保证不同批次的柜体安装尺寸一致，互换性更强。
