户外落地式工业多回路插座面板柜体

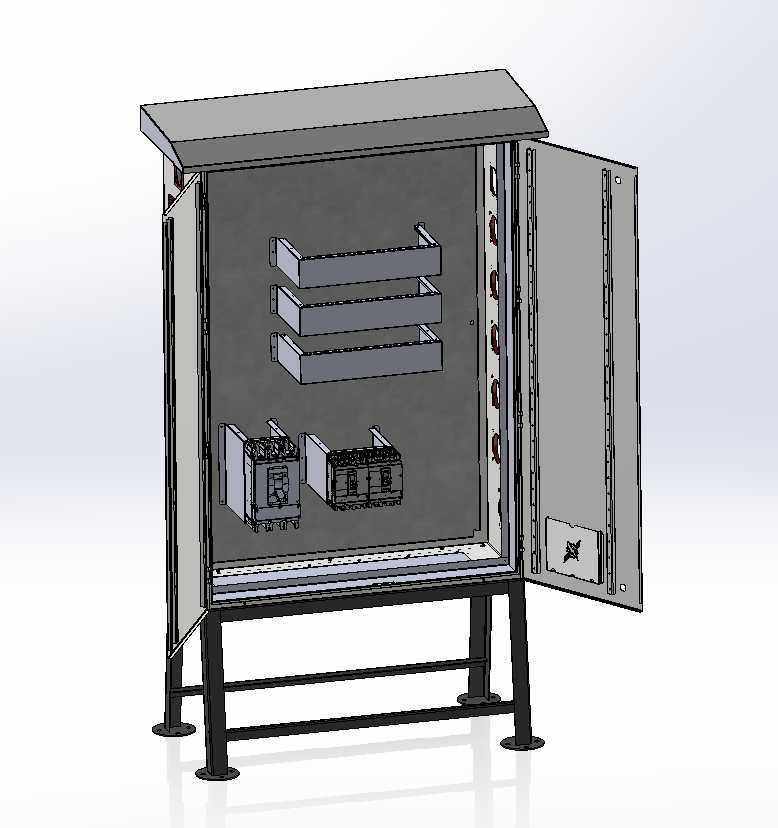

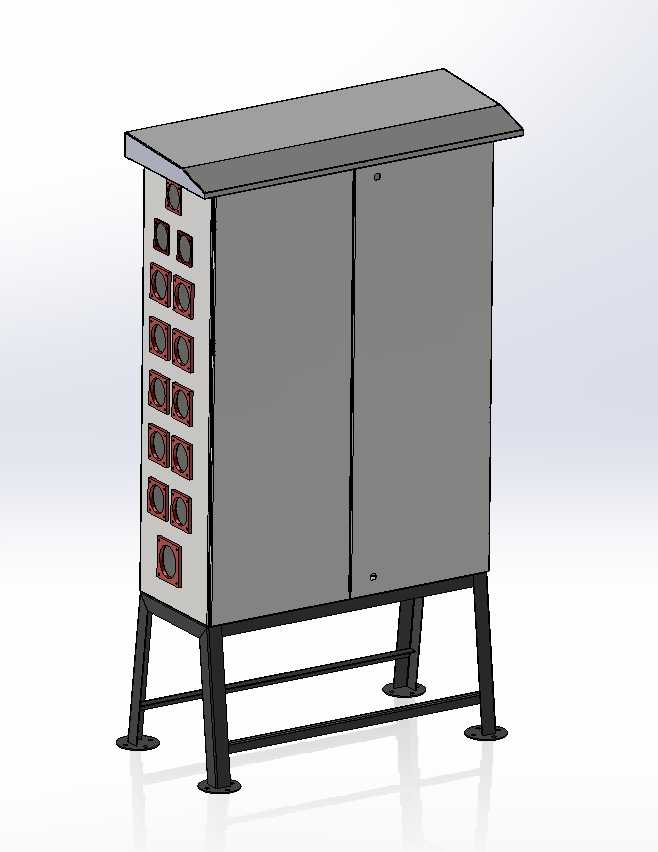

　　在厂区临时检修供电、户外作业工位配电、码头临时用电接驳这类场景里，常规的墙面插座往往受限于安装位置、防护等级、回路数量，很难满足多设备同时取电、户外防淋、移动作业灵活布线的需求，这款落地式工业插座柜体就是针对这类场景做的结构设计。从安装边界来看，柜体整体外形尺寸控制在1400mm×1000mm×400mm的规格，搭配高度适配的落地支架，底部预留的固定脚盘可以直接通过膨胀螺栓固定在硬化混凝土地面，不需要额外做混凝土基座抬高，支架底部的调平结构可以适配地面±15mm的平整度误差，避免柜体倾斜带来的门体密封不严、内部元器件受力偏移问题。

　　顶篷做了外伸式的斜顶结构，超出柜体侧面边缘80mm，降雨时雨水会顺着斜顶直接排到柜体外侧，不会顺着柜门缝隙渗入内部，这种结构比平顶设计的防积水、防渗漏效果好很多，适合长期放置在户外露天区域。柜体主体板材选用2mm厚度的GI板材，这个厚度是经过结构校核的：既可以承受侧面多组工业插座安装后的受力，不会因为频繁插拔插座导致面板变形，又不会因为板材过厚增加整体重量，给运输、现场安装带来额外负担；顶篷因为要承受户外积雪、坠物的冲击，选用1.2mm的GI板材做压型加强，压型筋沿着顶篷坡度方向布置，在不增加板材厚度的前提下把顶篷的抗变形能力提升了40%以上；支架部分采用3mm的GI板材焊接成型，焊接完成后整体做环氧粉末涂层，涂层厚度控制在60-80μm，颜色选用RAL7035工业灰，这种涂层的耐盐雾、耐划伤性能适合户外复杂环境，不会因为长期日晒雨淋出现涂层脱落、基材锈蚀的问题。

　　柜体正面设置双开门结构，门体和柜体框架之间加装连续式密封胶条，关门后胶条压缩量控制在30%，可以达到IP54的防护等级，阻挡户外的粉尘、飞溅雨水进入柜体内部；门体上加装的两点式锁具，开关操作顺畅，同时可以避免非工作人员随意打开柜体触碰内部带电部件。左侧面板是插座安装区域，分层布置了多组不同规格的工业插座，每个插座回路都在柜体内部预留了独立的断路器安装位置，接线时可以根据每个回路的负载大小匹配对应的保护元件，某一个回路出现过载、短路问题时，只会断开对应回路的供电，不会影响其他插座的正常使用，这种分回路设计在多设备同时作业的场景里，能大幅降低故障停机的影响范围。

　　设计时特意把插座区域布置在柜体左侧面，而不是正面门体上，一方面是避免开门操作时插座上外接的线缆拉扯门体，另一方面操作人员插拔插头时不需要正对柜门，站在柜体侧面就可以操作，作业空间更充裕，不会被打开的门体挡住操作路径。柜体内部预留了150mm宽度的走线槽空间，强电回路的线缆可以沿着走线槽规整布置，和插座接线端保持足够的安全距离，避免线缆杂乱堆积带来的散热不畅、绝缘层磨损问题；支架的横撑结构除了增强支架整体稳定性之外，还可以作为线缆固定的支点，外部进入柜体的线缆可以先固定在横撑上做应力释放，避免线缆自重拉扯接线端子导致接触不良。从实际使用的角度看，这种柜体不需要依托墙面安装，可以直接布置在作业区域的中心位置，各个方向的作业设备都可以就近取电，减少了长距离拖拽线缆带来的绊倒风险、线缆磨损风险；整体结构没有复杂的异形曲面，所有钣金件都是常规的折弯、焊接工艺，加工难度低，后期维护时如果某个面板出现磕碰变形，也可以快速拆换对应板材，不需要整体更换柜体。
