户外落地式防雨插座配电箱结构设计

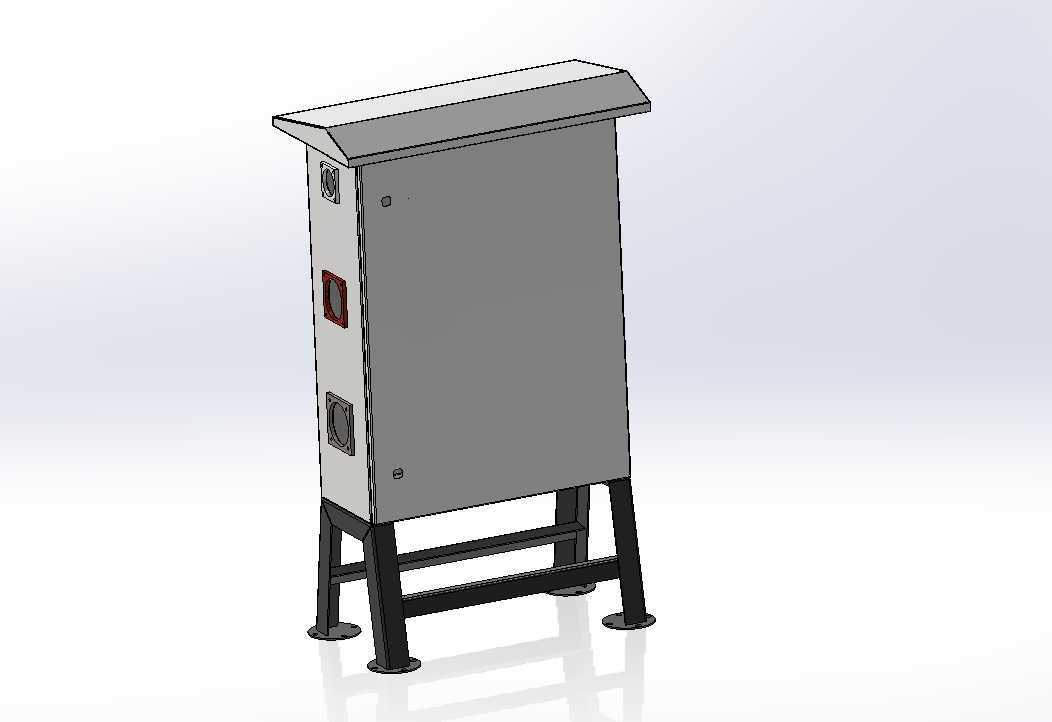

　　做户外配电设备结构设计快十年，这类带集成插座的落地式防雨柜体，是工地临时配电、厂区户外作业供电、户外公共设施配电场景里最常用的载体，很多刚入行的结构工程师容易把重点全放在内部元件排布上，忽略了户外工况的实际边界，最后做出来的柜体要么现场安装卡壳，要么用个两三年就出现渗水、柜门变形、支架锈蚀的问题。这次做的这款柜体结构，首先把安装场景的边界卡得很死：落地支腿的高度留足150mm的离地间隙，避免夏季路面积水倒灌进柜体底部，支腿底部预留的安装孔位适配常规膨胀螺栓固定，不管是硬化水泥地面还是预制的混凝土安装基座，都能直接对位固定，不需要现场二次扩孔改孔。

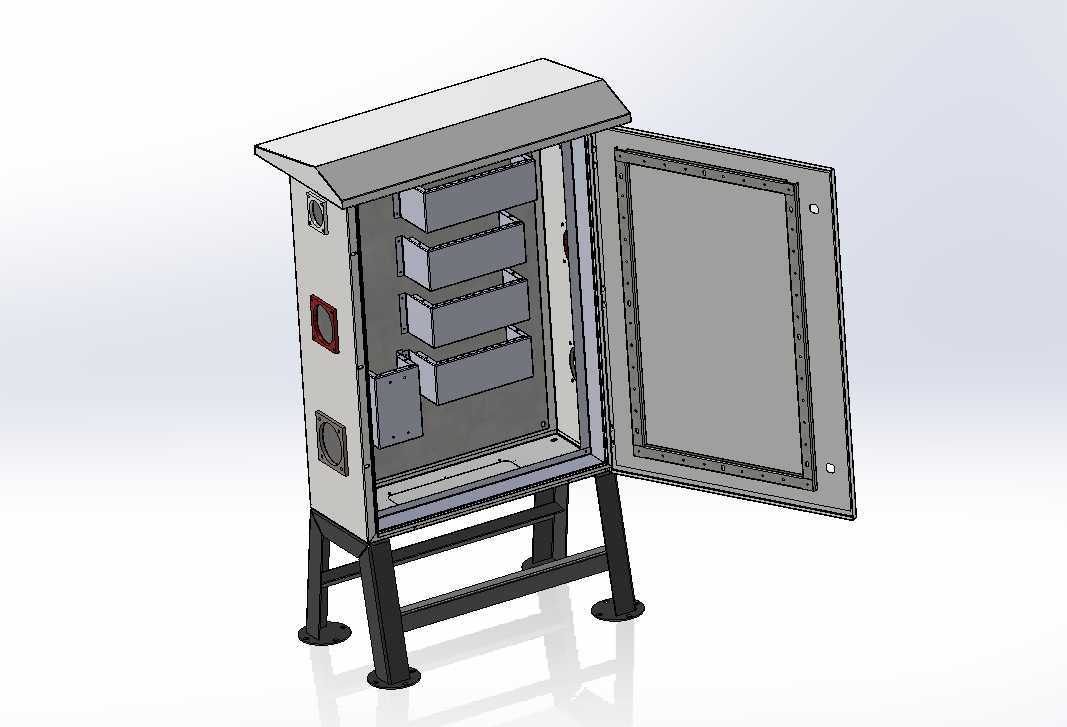

　　柜体顶部做了外伸30mm的斜向防雨檐，这个尺寸是经过多轮户外淋雨测试敲定的，檐口太短的话暴雨天气顺着柜门缝隙渗流的雨水会直接进到密封胶条位置，太长又会增加顶部风阻，沿海多台风区域安装容易出现檐口变形的问题。柜门和柜体的贴合面采用一圈嵌入式的发泡密封胶条槽，胶条压缩量控制在30%，既保证关门后的IP54防护等级，又不会因为胶条压缩量太大导致柜门关不严、锁扣受力过载。柜门内侧没有做多余的凸起结构，预留了充足的走线空间，后期如果要加装回路标识、漏电保护提示牌，直接用自攻螺丝固定就行，不会和内部的元件安装位产生干涉。

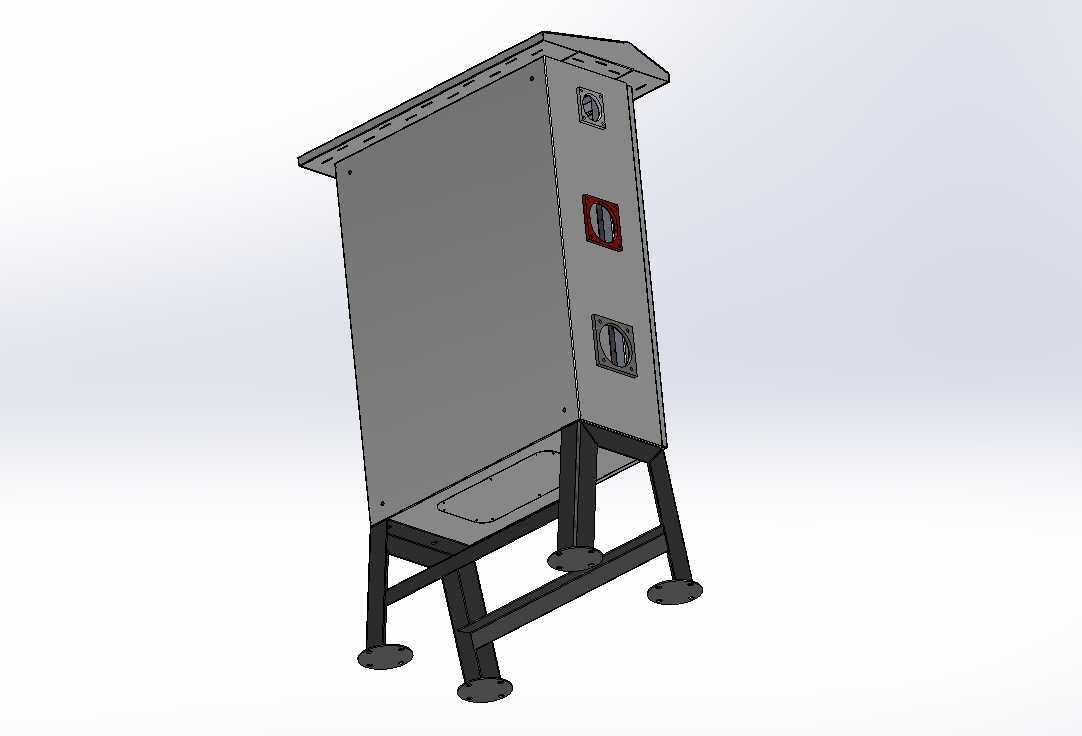

　　内部的元件安装梁采用可调节的模数化设计，安装孔位按照常规电气元件的安装间距排布，从微型断路器、漏电保护器到工业插座组，都可以根据实际回路需求调整安装高度，不用重新打孔焊接。这次特意把插座回路的安装位做了分层排布，每一层的走线槽都预留了足够的走线曲率半径，避免硬线弯折的时候出现绝缘层破损的问题。柜体侧面预留了两个进线格兰头的安装位，一个做主电源进线，一个做备用回路出线，格兰头的密封压圈适配常规的户外铠装电缆，不用额外采购转换接头。

　　很多人做这类柜体的时候容易忽略门体的接地连续性，这次在柜门和柜体的铰接位置，特意预留了专用的接地螺栓安装位，采用多股软铜编织带做跨接，避免柜门因为铰接位置的油漆层、锈蚀层导致接地电阻不达标，满足电气安全规范的要求。柜体的门板厚度选用1.5mm的冷轧钢板，柜体主体采用1.2mm的冷轧钢板，支腿采用3mm的角钢焊接，整体强度满足户外安装的抗风要求，同时不会因为板材过厚导致整体重量太大，两个人就能完成现场搬运和安装。

　　门体的锁具采用三点式连杆锁，锁杆的导向套采用耐磨尼龙材质，长期开关不会出现金属摩擦掉漆、锁杆卡滞的问题，锁具的防护等级和柜体一致，避免锁芯进水锈蚀导致打不开门的情况。柜体内部的底部预留了冷凝水排水孔，孔位做了外翻边处理，加上防尘网，既可以把柜内因温差产生的冷凝水排出去，又不会让蚊虫、灰尘从排水孔进到柜体内部。

　　实际现场安装的时候，这类柜体经常会遇到临时调整出线方向的需求，所以在柜体的左右侧板和背板位置，都预留了敲落孔位，每个敲落孔的边缘都做了钝化处理，现场敲落之后不会有锋利的毛刺割破电缆绝缘层。支腿和柜体主体的连接采用螺栓可拆卸结构，运输的时候可以把支腿拆下来，减少包装体积，降低物流成本，现场组装的时候只需要用配套的螺栓紧固就行，不需要现场焊接，对安装场地的工具要求很低。

　　从结构设计的角度来说，这类户外配电柜体不需要太复杂的造型，核心是把每个工况细节考虑到位：比如防雨檐的角度、密封胶条的压缩量、安装孔位的通用性、接地的可靠性、后期维护的便利性，这些细节做好了，产品到了现场才能少出问题，减少后期运维的成本。很多新手做出来的模型看着外观规整，但是一到实际生产装配就会出现各种干涉，到了现场安装又会发现孔位对不上、防护等级不达标，本质上就是没有把实际使用场景的边界条件摸透，只是照着现成的样子画外形，没有考虑每个结构背后的工程逻辑。
