5000A大电流累加面板柜体结构设计

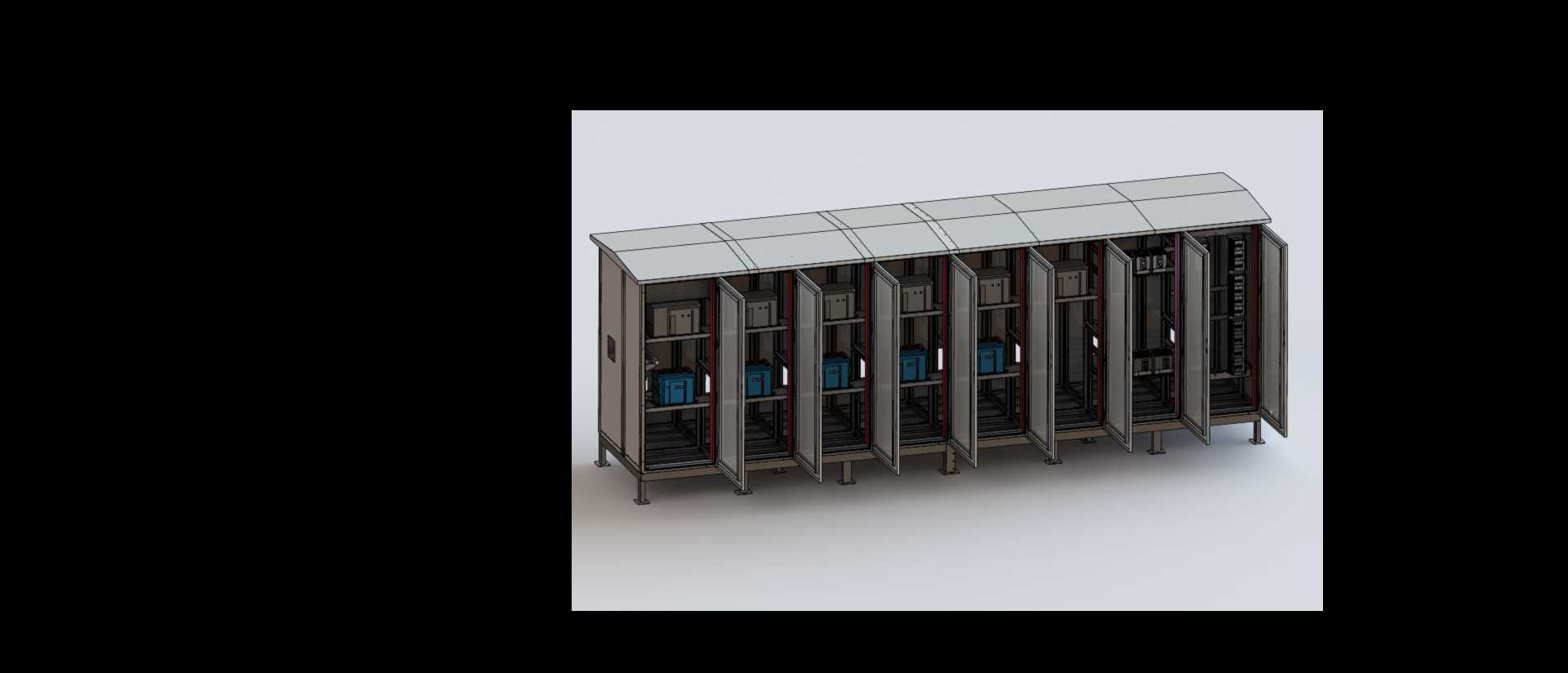

　　在工业配电、大电流供电回路的现场应用场景中，这类大电流累加面板柜体常作为多回路电流汇流、分断管控的核心承载单元，常见于冶金厂区大电流供电工位、重型装备制造车间配电节点、大容量试验站供电端这类需要对多路进线电流进行汇总分配的场景，承担着回路隔离、电流汇接、操作防护的核心作用，区别于常规低压配电柜，这类柜体需要适配大电流工况下的载流、散热、防护多重需求，不能直接套用标准柜型的结构参数。从实际使用的角度出发，这类柜体采用多舱室并列排布的结构，单舱室对应独立的电流回路，每个舱室配置独立的柜门与锁止结构，既可以实现单回路的独立检修操作，避免多回路交叉作业的安全隐患，也能在单回路出现故障时快速隔离，不影响其他回路的正常供电。

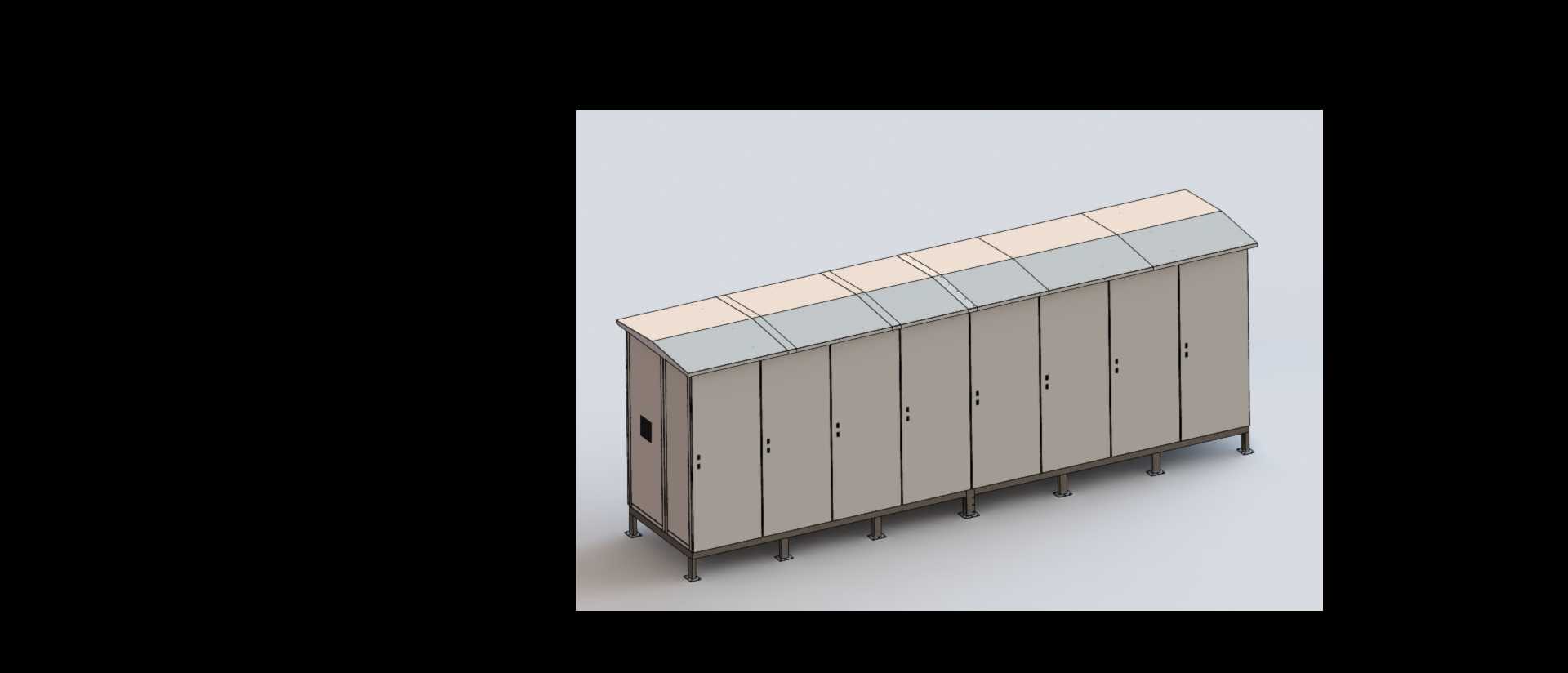

　　柜体顶部采用斜顶式的封板结构，并非单纯的造型设计，一方面是为了避免厂区积灰、顶部凝露直接滴落到柜内载流部件上，降低绝缘失效的风险，另一方面斜顶结构预留的顶部空间可以布置母排连接的绝缘支撑件，给大电流母排的走线留出足够的安全爬电距离，避免母排与柜体金属外壳之间的绝缘间隙不足引发的放电问题。设计这类柜体结构时，首先要考虑的是安装边界的适配性，柜体底部采用独立的支撑脚结构，支撑脚的高度需要匹配现场电缆沟的布线高度，保证底部进出线的电缆弯曲半径满足大电流电缆的敷设要求，避免电缆过度弯折损伤线芯绝缘；支撑脚的排布位置需要对应柜体的承重受力点，因为大电流柜内部的母排、断路器元件重量远大于常规低压柜，支撑脚不能均匀等距排布，要在母排固定位、重型元件安装位下方对应设置支撑点，避免柜体长期承重出现底框变形的问题。柜体的门板采用内嵌式安装结构，门板与柜体框架之间设置连续的密封胶条，虽然这类柜体大多布置在室内厂区环境，但车间内的金属粉尘、切削液雾气容易进入柜内，附着在载流部件表面会降低绝缘性能，密封结构的设置可以大幅降低这类环境因素带来的故障概率；每个门板上设置独立的门锁与观察窗位，日常巡检时不需要打开柜门就能观察内部元件的运行状态，检修时可以通过专用钥匙打开对应舱室的柜门，不会误触其他带电回路。

　　从结构设计的细节来看，柜体框架采用折弯型材拼接的结构，拼接位置采用三角加强筋固定，因为大电流回路在短路工况下会产生极强的电动力，会对柜体框架产生瞬时的冲击载荷，如果框架拼接强度不足，容易出现柜体变形、柜门弹出的安全事故，所以框架的连接点不能仅靠自攻螺丝固定，需要采用拉铆螺母加螺栓的连接方式，保证框架整体的结构强度。柜内的安装梁采用可调节的模数化设计，因为不同项目的电流等级、元件型号会有差异，可调节的安装梁可以适配不同尺寸的断路器、隔离开关、电流互感器的安装需求，不需要重新打孔加工，提升柜体的通用适配性；柜内的母排布置采用分层排布的方式，不同相序的母排之间预留足够的安全间距，母排固定采用高强度绝缘支撑件，避免大电流下母排因电动力产生晃动，引发相间短路的问题。柜体的外形尺寸设计需要同时兼顾内部元件布置与现场运输安装的限制，整体宽度由并列的舱室数量决定，每个舱室的宽度需要匹配单回路载流元件的安装尺寸与操作空间，深度需要预留母排布线、电缆接线的操作空间，保证接线人员在柜内作业时有足够的操作余量，不会因为空间狭窄导致接线不到位、绝缘距离不足的问题；柜体的高度设计需要匹配厂区的操作高度，柜门的操作把手设置在人体工程学对应的高度位置，方便现场运维人员进行分合闸操作，不需要借助登高工具就能完成日常操作。

　　在散热设计上，因为大电流回路工作时载流部件会产生一定的热量，柜体的侧板与顶部封板上设置隐蔽的通风散热孔，散热孔采用向下折弯的百叶结构，既可以保证柜内外的空气流通，带走柜内积聚的热量，避免柜内温度过高加速元件绝缘老化，也能防止灰尘、杂物直接从散热孔落入柜内。这类柜体的安装基础需要做水平找平处理，支撑脚与基础之间采用膨胀螺栓固定，避免柜体因地面不平出现框架扭曲，导致柜门密封不严、开关卡滞的问题；进出线的开孔位置设置绝缘护圈，避免电缆外皮与金属开孔边缘摩擦破损，引发接地故障。从实际运维的角度出发，柜体的每个舱室内都预留了接地端子排，所有金属门板、框架都与接地端子可靠连接，保证故障情况下柜体外壳不会出现带电风险，保障运维人员的操作安全；门板与框架之间采用多股软铜编织带做接地跨接，避免因铰链、锁具的接触电阻过大导致接地不可靠。
