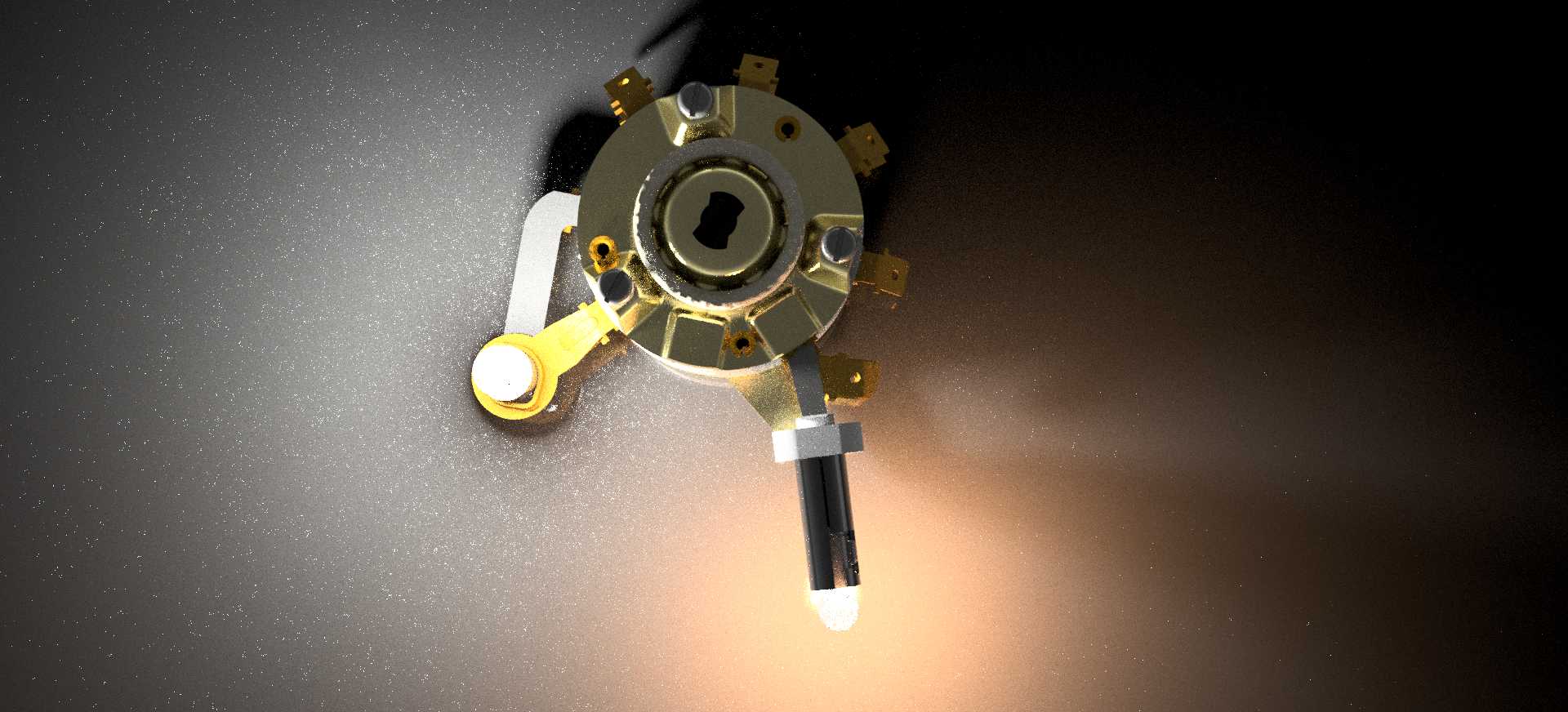

老式摩托车点火开关锁具结构

　　这款点火锁结构适配经典小型乘用摩托的车头电路控制场景，日常使用中承担整车电源通断、点火回路切换、车头锁止的核心功能，是老式乘用车辆电路控制系统与防盗结构结合的典型部件。从实际装车工况来看，该部件安装于摩托车头转向柱旁的仪表台预留位，日常暴露在户外骑行环境中，需要耐受行车过程中的振动、温差变化以及雨水灰尘的侵蚀，因此结构设计上兼顾了电路接触可靠性与机械结构的耐用性。

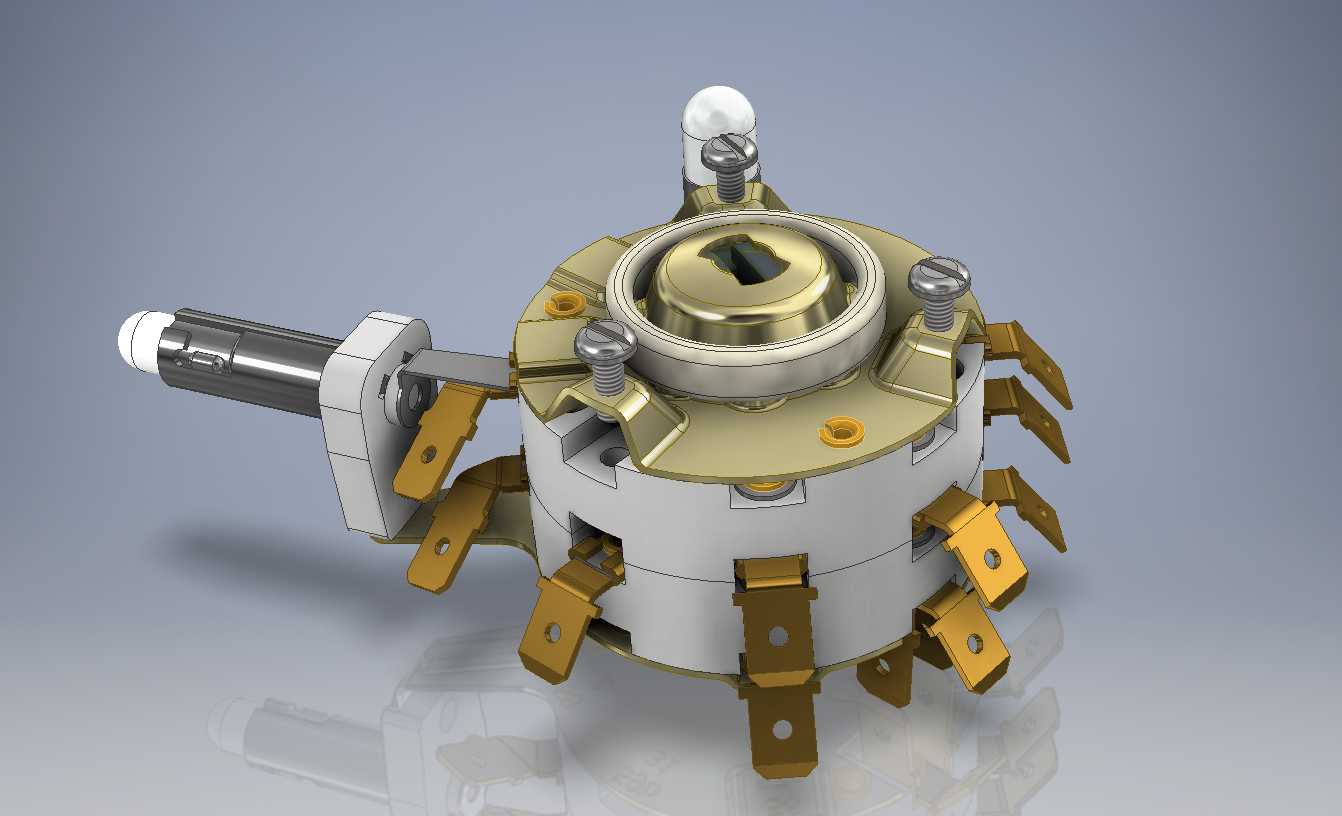

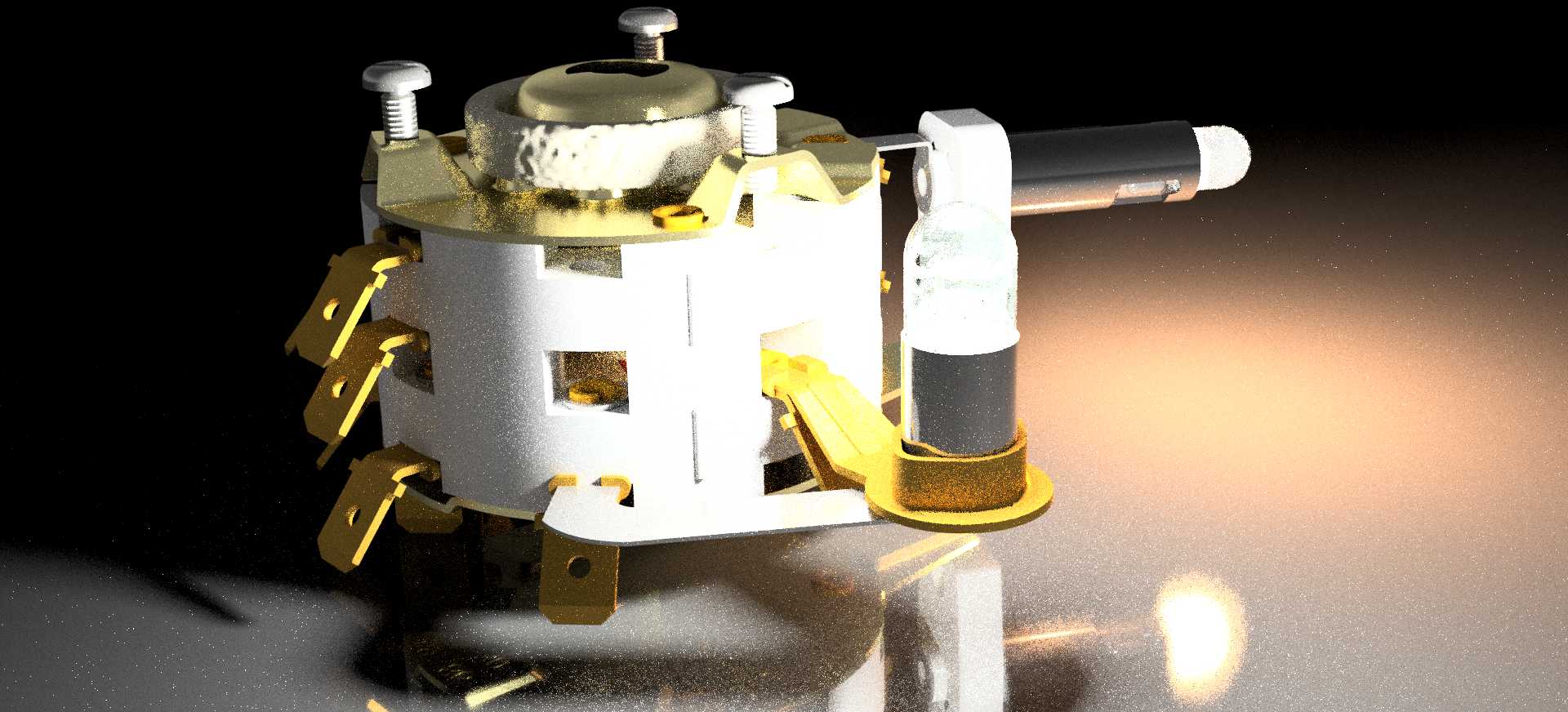

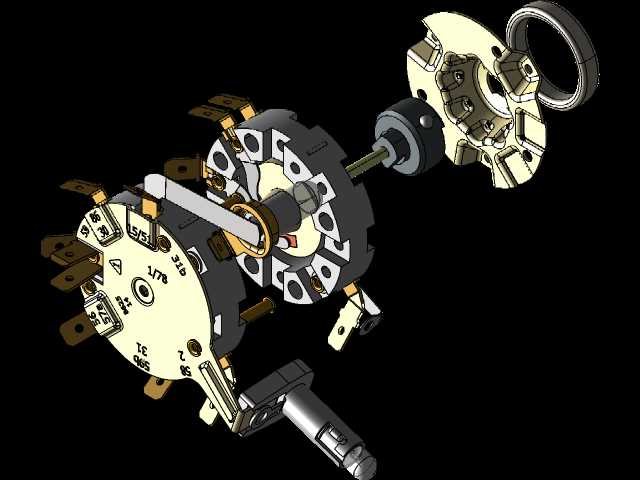

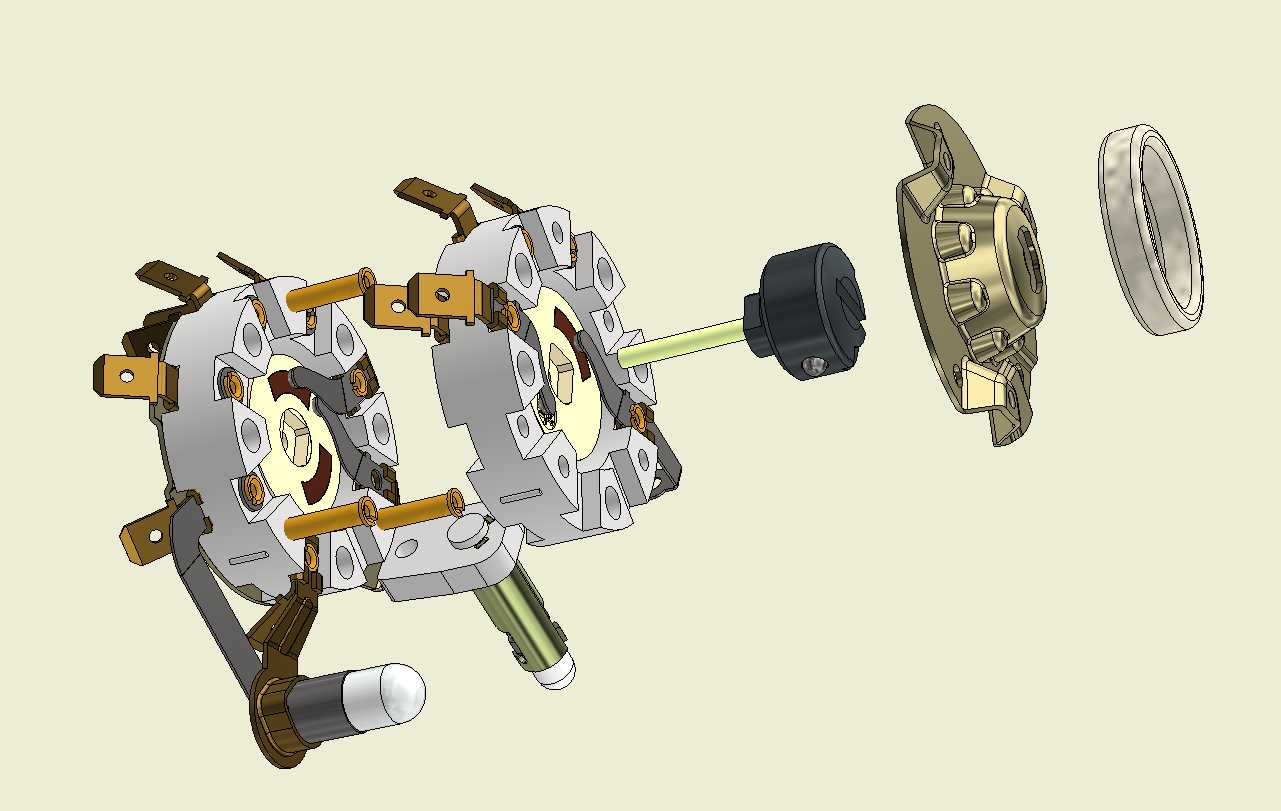

　　拆解其结构逻辑可以看到，核心接触组件采用层叠式铜质触片排布，不同档位对应不同的触片接触组合，实现关闭、整车通电、点火启动、驻车灯供电等多回路切换，每片触片的接触压力都经过适配，避免长期使用后出现接触不良、打火烧蚀的问题。外围的绝缘基座采用耐温绝缘材料压制，将所有带电触片与金属安装壳体完全隔离，防止出现电路短路、漏电的风险。顶部的锁芯结构与钥匙配合，通过旋转动作带动内部的绝缘转位块转动，切换不同触片的通断状态，同时锁芯附带的锁止销可以在特定档位伸出，卡入转向柱的限位槽内，实现车头转向锁止的防盗功能，不需要额外加装独立的车头锁结构，集成度较高。

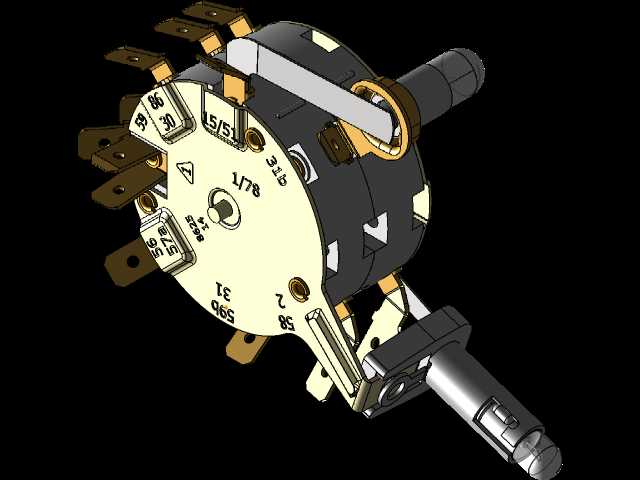

　　侧面附带的钥匙插拔结构带有防尘挡片，未插入钥匙时挡片自动覆盖锁孔，减少灰尘、雨水进入锁芯内部的概率，延长锁芯弹子的使用寿命。底部的接线端采用插片式接线端子，每个端子对应不同的电路回路，安装时直接与车辆线束的对应接插件对插即可，不需要额外拧接导线，能提升整车装配的效率，也降低后期维修更换时的接线错误概率。

　　从安装边界来看，该部件整体为圆柱式主体结构，主体外径适配老式摩托仪表台的标准安装开孔，安装时从面板前方插入，后方通过卡簧或者锁紧螺母固定在安装面板上，不需要额外的复杂固定结构，侧面的锁止销伸出长度经过匹配，不会与转向柱周边的其他线束、结构件产生运动干涉。锁体旋转档位带有清晰的档位阻尼感，用户旋转钥匙时可以清晰感知档位切换的位置，避免行车过程中误操作切换电路状态。

　　在建模还原过程中，需要重点关注层叠触片的相对位置精度，每个触片的接触凸点位置要与转位块上的导电接触片位置完全对应，否则会出现档位电路不通的问题；锁芯弹子的排布要匹配钥匙的齿形，保证钥匙插入后可以顺畅转动，没有卡滞感；金属部件的材质区分也需要明确，导电触片、接线端子采用铜质材料，锁壳、固定螺丝采用镀锌钢材，绝缘基座采用硬质绝缘工程塑料，不同材质的表面处理效果要符合实际部件的外观特征，还原真实部件的质感。这类老式车型的配件目前存量较少，精准的三维模型可以为配件复刻、维修替换提供准确的结构参考，也能为复古车型改装时的电路适配提供尺寸依据。
