售货亭电盒锁恒珠锁MSH-01结构设计

　　在户外自助售货终端、街边便民售货亭、无人值守电箱柜体这类场景里，锁具的可靠性直接决定了内部设备、货品的安全，恒珠锁MSH-01就是针对这类半户外、高频次开合场景开发的专用锁具。从实际落地的选型经验来看，这类锁具不需要复杂的电子结构，反而要在防尘、防轻微撬动、长期免维护上做足设计，毕竟户外场景下雨水、灰尘的侵蚀，加上运维人员开合操作的不规范，很容易让结构复杂的锁具提前失效。

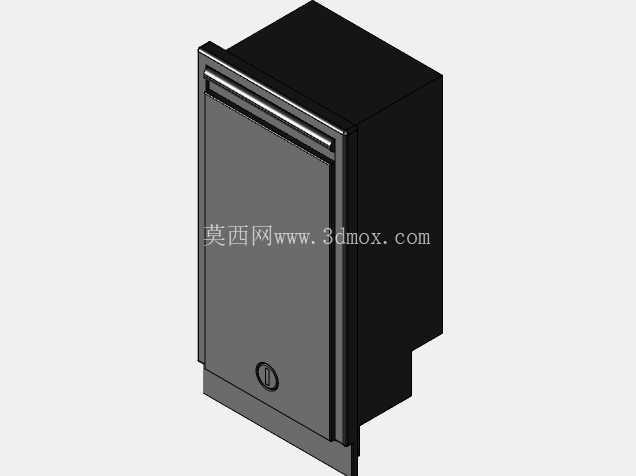

　　这款锁的整体外形采用方正的嵌入式安装结构，主体外壳做了直角切边处理，安装时可以直接嵌入柜体门板预先开好的矩形安装孔内，不需要额外突出门板表面太多，既避免了外力磕碰导致锁体变形，也能让门板外表面保持整洁，减少积灰积水的缝隙。锁芯部分采用下沉式设计，锁孔周围做了微小的凸起挡边，能在雨天让顺着门板流下的雨水顺着挡边流走，不会直接灌入锁芯内部造成锈蚀，这一点在南方多雨地区的户外售货亭应用中尤为重要，之前接触过不少外露式锁具，使用不到半年锁芯就因为进水锈死，运维人员不得不暴力破拆更换，反而增加了维护成本。

　　从功能设计上看，这款锁属于平面转舌锁范畴，锁舌部分采用隐藏式内置结构，当钥匙插入旋转解锁时，锁舌会沿着锁体内部的导向槽向内收回，脱离柜体内部的锁扣挡片，此时门板可以正常开启；锁闭状态下锁舌完全伸出，卡在柜体框架的挡片上，锁舌与锁体外壳之间的配合间隙控制在0.2mm以内，既不会因为间隙过大导致门板晃动，也不会因为间隙过小在温度变化导致柜体变形时出现卡滞无法开合的问题。锁体的正面面板做了哑光磨砂处理，不会因为长期阳光直射出现反光晃眼的问题，同时磨砂表面不容易残留指纹和污渍，长期使用也能保持外观整洁，不需要频繁清洁维护。

　　安装边界方面，这款锁对门板厚度的适配范围在1.2mm到2.5mm之间，刚好覆盖了售货亭常用的冷轧钢板门板、薄不锈钢电箱门板的常规厚度，安装时只需要在门板上开出对应尺寸的矩形安装孔，将锁体从正面嵌入后，在背面用配套的卡簧或者固定螺母锁紧即可，不需要额外焊接固定片，安装效率比传统的外挂式挂锁高很多，而且嵌入式安装后，锁体没有外露的固定螺丝，从外部无法直接拆卸锁具，防撬性能比外挂挂锁提升不少。锁体内部的传动结构采用金属冲压件搭配耐磨尼龙衬套，钥匙旋转时的阻尼感均匀，不会出现松垮或者卡顿的情况，尼龙衬套的存在可以减少金属部件之间的直接摩擦，不需要定期加注润滑油也能保证长期使用的顺畅度，适配无人值守场景下低维护的需求。

　　在实际选型适配的时候，需要注意柜体内部锁扣挡片的安装位置，要保证锁闭状态下锁舌的搭接量不小于5mm，这样即使门板受到轻微的外力撬动，锁舌也不会轻易从挡片中脱出；同时锁体安装位置要距离门板边缘至少20mm以上，给安装螺母和内部锁舌的活动留出足够的空间，避免和门板的折边、内部加强筋产生干涉。另外这款锁的钥匙采用通用的弹子锁芯结构，同批次的锁具可以选择通开或者不通开的配置，对于有多个售货亭点位的运维方来说，通开配置可以减少运维人员携带的钥匙数量，提升巡检维护的效率，而对于需要独立管控的电盒场景，则可以选择单开配置，保证每个柜体的独立安全性。

　　从结构建模的角度来看，这款锁的所有配合面都做了公差匹配设计，嵌入式安装的外壳尺寸公差控制在±0.1mm，和门板安装孔的配合属于间隙配合，安装时可以轻松推入，不会出现过紧需要敲击安装的情况；锁舌的活动行程设计为12mm，足够适配不同厚度的柜体框架挡片，即使柜体加工时存在一定的尺寸误差，也能保证锁闭的可靠性。锁体正面的标识区域做了微凹处理，可以粘贴品牌标识或者锁闭状态提示，不会因为长期摩擦导致标识脱落。整体结构没有多余的复杂零件，全部采用冲压、注塑的成熟工艺生产，制造成本可控，同时耐用性足够满足户外场景5年以上的使用需求，不会因为长期的温度变化、湿度变化出现结构变形或者功能失效的问题。
