欧规双插脚三星手机充电适配器结构

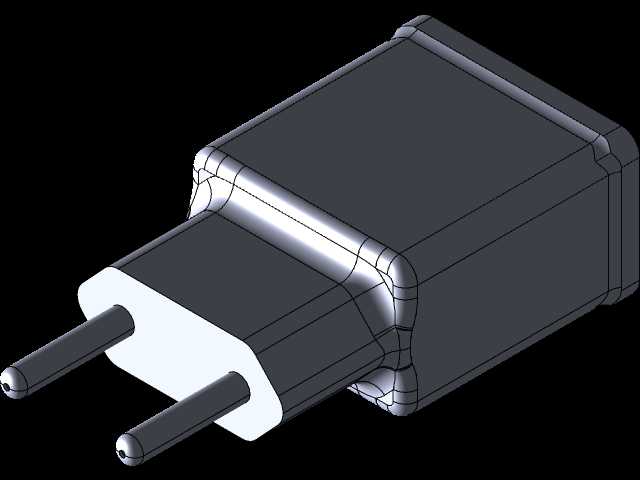

　　这款欧规双插脚充电适配器的三维结构，核心面向欧盟区域民用消费电子供电场景，适配当地市电插座的插合标准，日常为三星系列智能手机提供低压直流供电转换，也可兼容同输入功率规格的小型数码设备补电需求。从结构设计逻辑来看，整体采用两段式阶梯壳体布局，插脚端壳体宽度略小于主体段，既适配墙插的安装间距，避免相邻插座位被遮挡浪费，也能在插合时让受力点更靠近插座面板，减少插脚受杠杆力产生的形变风险。插脚采用圆柱式欧标规格，插脚根部与白色绝缘基座做了圆角过渡嵌合，绝缘基座突出主体壳体一定距离，插合时能避免壳体金属部分与插座面板内的导电件意外接触，满足安规设计里的爬电距离要求。壳体所有棱边都做了小半径圆角处理，一方面是注塑成型时便于脱模，减少尖角处的应力集中，提升壳体抗跌落冲击的能力，日常使用中从桌面高度掉落时，圆角结构能分散冲击力，降低壳体开裂的概率；另一方面手持插拔时的触感更顺滑，不会有尖锐棱角硌手的问题。从安装边界来看，插脚的中心距、伸出长度完全匹配欧盟标准墙插的尺寸要求，插脚插入插座后，主体壳体与墙面保持平行贴合，不会出现歪斜翘起的情况，适配暗装、明装等不同安装深度的插座类型。

　　内部结构预留的空间刚好容纳AC-DC转换电路、高频变压器、整流滤波元件等核心部件，壳体内部设置有多处定位筋位，装配时电路板可以直接卡入筋位完成定位，不需要额外打胶固定，提升装配效率的同时，也能避免运输过程中电路板移位导致的元件虚接。壳体上下盖采用卡扣加超声焊接的组合固定方式，接缝处做了止口设计，既能提升壳体的拼接密封性，减少日常使用中灰尘、潮气进入内部的概率，也能让外观接缝更均匀，没有明显的错位缝隙。在功能特性上，这款适配器的结构设计充分考虑了日常使用的高频插拔场景，插脚采用铆接方式与内部导电片连接，相比焊接结构能承受更大的插拔力，长期使用不会出现插脚松动脱落的问题。

　　插脚表面做了镀镍处理，既能提升导电性能，也能防止长期使用后插脚氧化生锈，保证与插座铜片的接触稳定性，减少接触不良导致的发热问题。壳体的选材预留了阻燃PC材料的壁厚空间，常规壁厚设置在1.8mm到2.2mm之间，既满足结构强度要求，也能控制整体重量，插合在墙插上时不会因为自重过大从插座脱落。从实际应用的适配性来看，这款结构除了适配三星手机的充电需求，也可以作为通用欧规充电头的基础结构，调整内部电路参数后就能适配不同功率的充电需求，比如蓝牙耳机、智能手环等小型数码设备的供电，结构的通用性较强。

　　设计过程中充分考虑了注塑生产的工艺性，壳体外观面没有设置倒扣结构，不需要采用复杂的抽芯模具结构，能降低模具开发成本，提升量产时的成型效率，减少注塑缺陷的产生。插脚与绝缘基座的装配采用过盈压装的方式，压装后能保证足够的拉脱力，满足安规测试中插脚拉力的要求，不会出现插脚被拔出留在插座内的安全隐患。整体结构没有多余的装饰性设计，所有造型特征都服务于功能需求与生产工艺需求，是消费电子电源适配器里非常典型的实用化结构设计，对于刚接触消费电子结构设计的工程师来说，这类结构的筋位布置、安规距离预留、装配定位设计都有很高的参考价值，能帮助理解小型供电类产品在结构设计中需要平衡的功能、工艺、安全等多维度要求。
