AM-4.16型中压磁吹断路器结构设计

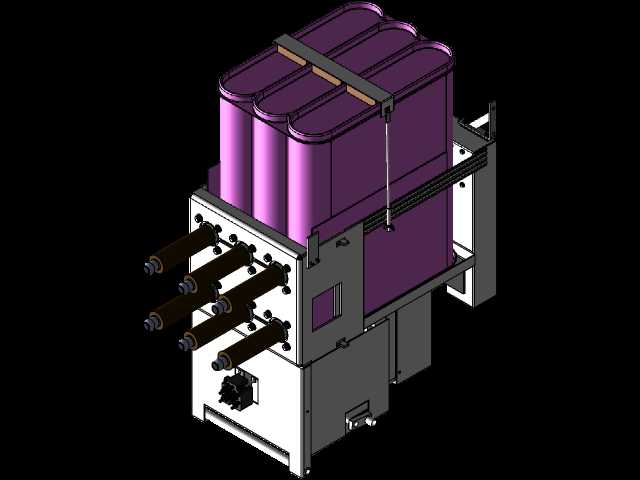

　　这款中压磁吹断路器的三维结构，还原了GE Magne-Blast系列AM-4.16规格设备的完整装配形态，在工业配电场景中，这类设备主要承担10kV级中压回路的接通、分断与故障保护职能，常见于工矿企业总配电室、区域变电站馈出回路、大型商用建筑的高压进线侧，当回路出现过载、短路、欠压等异常工况时，能快速切断故障电流，避免故障范围扩大波及下游用电设备。

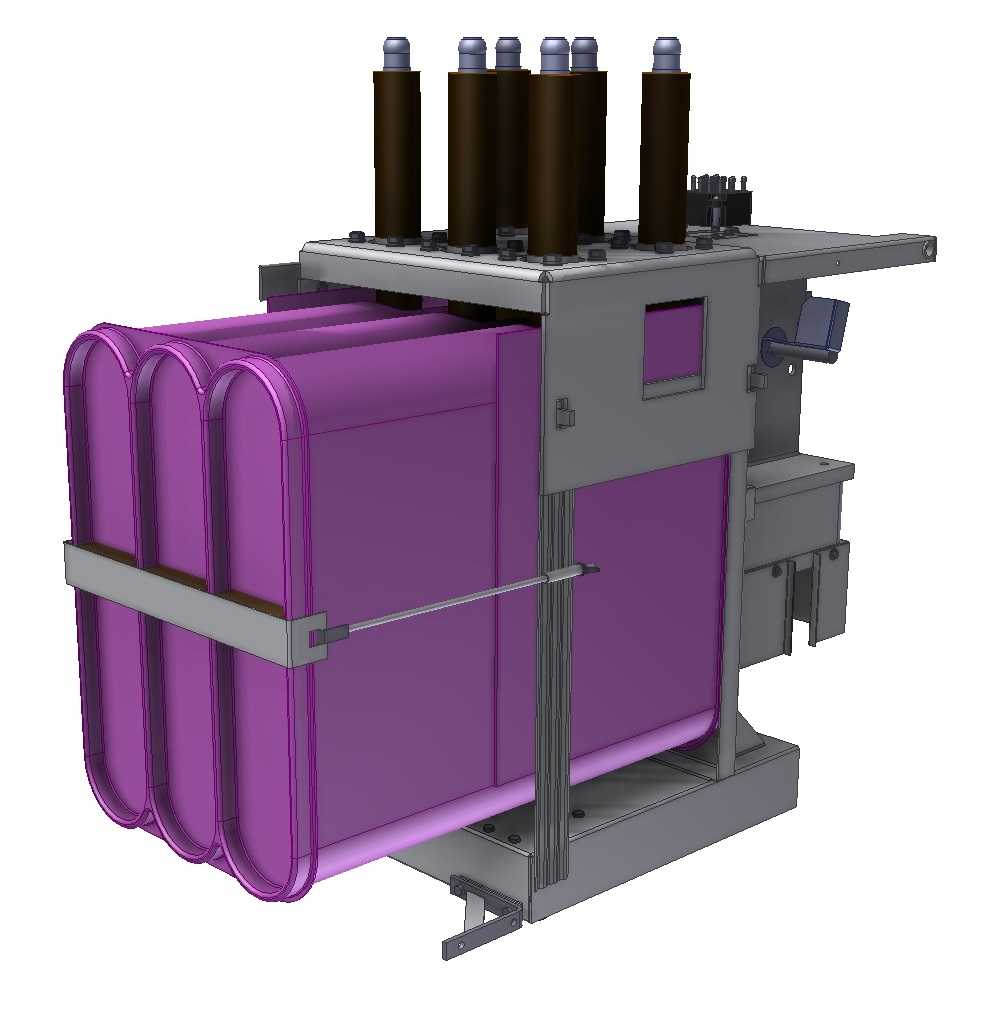

　　从结构设计逻辑来看，模型完整呈现了该类断路器的典型布局：顶部的六只绝缘套管是进出线的绝缘支撑与电流通道，采用深棕色绝缘材质结构，每相套管对应内部的灭弧室接线端，套管的高度、爬电距离设计匹配16kV级额定电压的绝缘要求，安装时套管顶端通过母排与上游高压柜母线连接，接线端的接触面做了镀银处理的结构预留，降低大电流通过时的接触电阻。设备主体左侧的紫色绝缘腔体是三相灭弧室的封装外壳，采用三腔独立分隔的结构设计，每相灭弧室单独封装在绝缘筒内，避免分断时不同相之间的电弧窜扰，磁吹灭弧的核心结构就布置在绝缘腔体内部，依靠分断过程中电流产生的磁场驱动电弧快速进入灭弧栅片，拉长冷却电弧直至熄灭，相比普通空气断路器，磁吹结构的分断能力更强，能应对更大的短路电流冲击。

　　设备右侧的灰色金属结构部分是操作机构与传动单元，集成了手动操作手柄、储能机构、脱扣装置的安装位，操作机构通过横向的传动连杆与左侧三相灭弧室的动触头连接，保证三相触头分合闸的同步性，连杆的行程、铰接点位置都经过结构校核，确保触头开距、超行程参数符合中压开关的设计规范，避免出现分闸不到位、合闸接触不良的问题。底部的金属安装底座是整台设备的承载基础，底座上预留了标准化的安装孔位，匹配中压开关柜内的安装梁尺寸，安装时不需要额外打孔适配，底座的承重结构做了加强筋设计，能承受设备自身数百公斤的重量，同时抵御分合闸操作时的机械冲击，避免设备长期运行后出现安装移位。

　　从安装边界来看，该设备的整体宽度、深度、高度尺寸适配常规中压固定式开关柜的内部安装空间，侧面预留的二次接线端子位置，方便接入保护装置的控制回路、信号回路，设备外壳的接地端子位置做了明显的结构标识，安装时可直接连接柜内接地排，满足电气安全规范要求。在结构细节上，灭弧室与操作机构之间的隔板采用金属接地结构，既可以隔离灭弧室分断时产生的电弧飞溅，也能起到电磁屏蔽的作用，减少分断过程对周边二次元件的电磁干扰；顶部套管之间的相间距严格遵循中压配电的安全距离要求，即使在潮湿、多粉尘的工业环境下，也能避免相间闪络故障。

　　对于结构设计从业者来说，这个模型可以清晰参考中压磁吹断路器的整体布局逻辑、传动路径设计、绝缘配合思路，在进行同类配电设备改型、开关柜内部排布设计时，可直接参考其安装尺寸、部件相对位置，避免出现绝缘距离不足、传动干涉的问题；对于设备选型人员，可通过模型直观了解设备的外部接口位置、安装固定方式，提前核对配电室现场的安装空间、母排走向，减少现场安装时的适配改动。模型还原了设备的所有外部装配特征，包括紧固件位置、检修盖板的开合结构、操作手柄的运动行程范围，能直接用于配电方案的三维可视化排布、安装工序的模拟验证，不需要再额外测绘设备的外部轮廓尺寸。
