嵌入式USB直流5V2.1A电源适配器结构

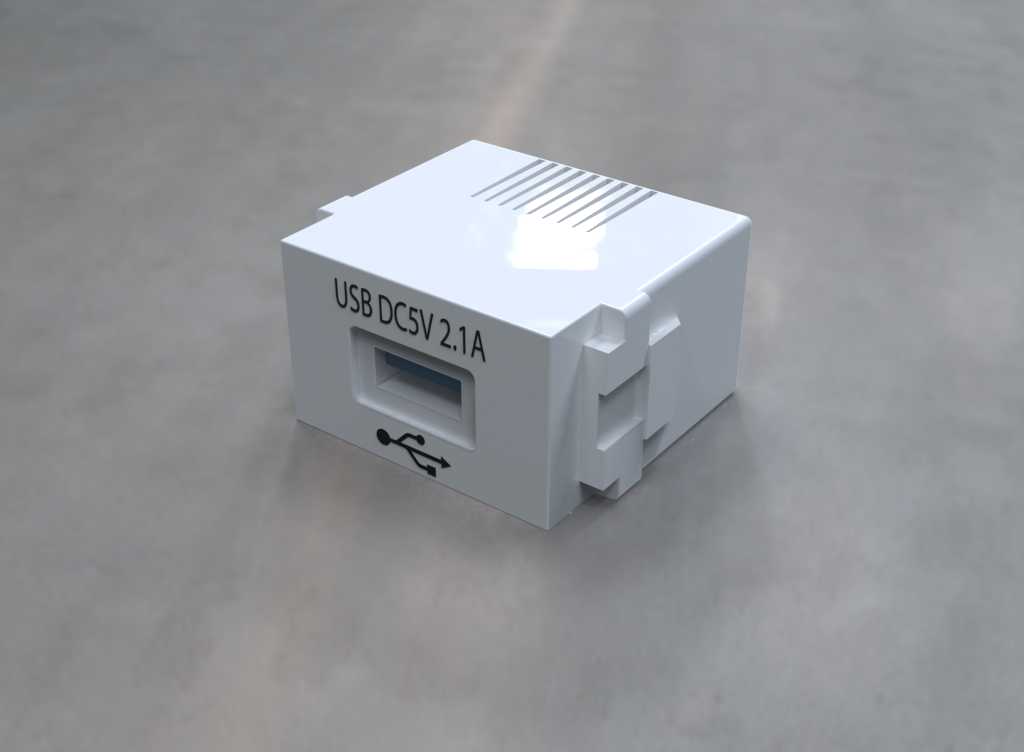

　　这款嵌入式USB供电模块，核心是实现220V交流输入到5V直流2.1A输出的电压转换，主要面向小型桌面工具、便携数码外设、嵌入式工控小配件的取电场景，区别于常规墙插式充电器，它采用卡装式结构设计，可直接嵌入到桌面线槽、设备面板、集成供电排插的预留卡位中，不需要额外占用外部插接空间，在紧凑的设备集成场景里能大幅减少外露布线的杂乱问题。从结构设计逻辑来看，外壳采用阻燃PC材质的一体式注塑壳体，顶面预留的多道平行散热槽，是结合内部开关电源元件的发热点位做的对流散热设计，不需要额外加装散热风扇，依靠壳体本身的热传导加上槽位的空气对流，就能满足2.1A持续输出下的温升控制要求，避免长期满负载工作出现壳体软化、元件过热降额的问题。

　　正面的USB接口做了内凹式的限位设计，接口周围的壳体凸台能在USB插头插拔时承受侧向的掰扯力，避免接口焊盘直接受外力出现脱焊，接口下方印刷的USB标识和参数标注，能在安装后直观识别接口类型与输出规格，减少现场接线、调试时的误操作。侧面的卡扣结构是按照常规面板安装的18mm标准卡位尺寸设计的，卡扣带有1.2mm的弹性变形余量，安装时只需要将模块对准面板预留的方孔推入，卡扣就会自动卡在面板背面，不需要额外打螺丝或者点胶固定，拆卸时用平口工具拨开两侧卡扣就能取出模块，维护更换的效率比螺丝固定结构高很多。

　　从安装边界尺寸来看，模块整体为立方体结构，长宽高尺寸适配常规桌面插座、设备面板的标准预留位，壳体背面的进线端预留了焊盘位置，可直接焊接220V交流输入导线，内部的PCB板与壳体之间预留了1mm的安全电气间隙，输入侧与输出侧之间设置了隔离挡墙，满足开关电源的安规距离要求，避免高压侧与低压侧出现爬电风险。在实际应用场景中，这类模块常被集成到办公桌的嵌入式供电面板、实验室测试台的辅助供电位、小型自动化设备的外置调试供电口，用来给手持调试器、小型USB风扇、检测传感器的供电线、便携数码设备提供稳定的5V直流供电，相比外接独立充电器，嵌入式安装的方式能让设备整体外观更整洁，也避免了外接充电器占用插座空间、容易被碰掉的问题。设计过程中针对USB接口的插拔寿命做了结构强化，接口的固定脚除了常规焊盘焊接外，还在壳体上做了对应的定位槽，将接口的金属外壳卡在壳体槽位内，能承受至少1000次以上的插拔循环不会出现松动，壳体的边角做了R1.5的圆角处理，安装推入面板时不会刮伤面板表面的涂层，也能避免安装过程中锐角划伤操作人员的手部。顶面的散热槽深度控制在1.2mm，既保证了散热对流的通道面积，又不会让槽深过大导致灰尘、金属碎屑轻易掉入壳体内部，在常规的办公、工业车间环境下使用，能减少内部积灰导致的绝缘下降问题。

　　模块的输出参数经过校准，5V输出的电压偏差控制在±5%以内，2.1A的持续输出能力可以满足绝大多数小功率USB设备的供电需求，包括树莓派等小型开发板、USB接口的检测模块、小型LED补光灯这类设备，不会因为输出电流不足导致设备重启、工作异常。从结构建模的角度来看，整个壳体的分型面设置在模块侧面的卡扣位置，注塑生产时不需要复杂的抽芯结构，上下壳的配合采用止口定位，配合间隙控制在0.1mm，既方便组装，又能避免配合缝隙过大导致灰尘进入，内部的PCB固定柱高度按照常用开关电源板的元件高度做了避让，最高的电解电容位置对应的壳体内壁做了0.5mm的下沉避让，不会出现组装时元件顶到壳体的问题。
