小型旋转万向联轴器结构设计

　　在中小扭矩传动系统的布局中，两轴存在空间夹角的工况十分常见，这类工况无法使用刚性直连联轴器完成动力传递，必须依靠可补偿角度偏差的万向耦合结构来实现扭矩的连续传输。本次设计的小型旋转耦合结构，针对280N·m额定扭矩工况开发，适配轴径D24的连接需求，整体结构采用双十字轴式万向节串联布局，相比单节万向节，双节结构可以在输入轴与输出轴存在安装偏差时，保证两端转速的同步性，避免单节万向节传动时产生的转速波动问题，减少传动过程中的附加动载荷。

　　从实际应用场景来看，这类小型万向联轴器常被用在轻工机械的进给传动链路、小型输送设备的动力接驳、自动化设备的错位轴连接工位，比如包装设备的辊筒组传动、小型工装夹具的旋转动力输入、农用小型机具的动力输出端，这些场景往往受安装空间限制，无法保证动力输出轴与从动轴的严格同轴，同时传动链路的扭矩不大，但对传动的可靠性、角度补偿能力有明确要求。

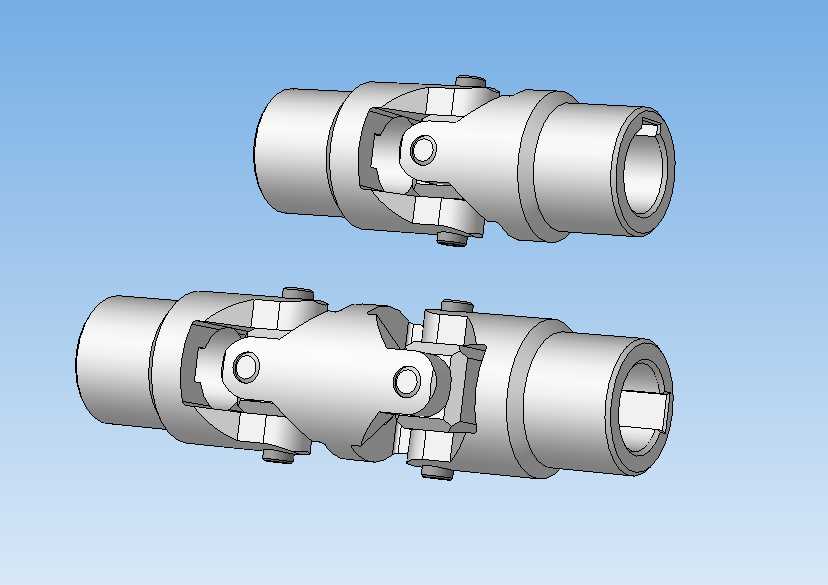

　　结构设计层面，整个耦合结构分为三个核心部分：两端的轴套连接端、中间的十字轴铰接组件、以及连接两组十字轴的中间传力块。两端的轴套采用内孔带键槽的设计，与配套轴径的传动轴通过平键实现周向固定，轴套端部设置紧定螺钉孔，可实现轴向位置的锁紧，避免传动过程中轴套发生轴向窜动。十字轴的四个轴颈分别与轴套叉耳、中间传力块的叉耳配合，配合面设置有润滑储油槽，可在装配时填充润滑脂，降低铰接位置的磨损速率，延长结构的维护周期。中间传力块的长度经过匹配计算，保证当两端轴的夹角处于允许范围内时，两组十字轴的铰接角度可以相互补偿，让输入与输出的瞬时转速保持一致，消除单万向节的不等速传动缺陷。

　　安装边界方面，整个耦合结构的最大外径控制在适配D24轴径的合理区间，不会占用过多的径向安装空间，轴向总长度根据额定扭矩下的强度要求设计，既保证铰接位置有足够的摆动空间，又不会让整体结构过于冗长。安装时需要注意，两端轴的最大允许偏角不超过单节十字轴的极限摆角，否则会造成铰接位置卡滞，甚至出现应力集中导致的结构断裂。轴套与传动轴的配合公差选用过渡配合，既保证装配时的便利性，又避免传动过程中出现配合间隙导致的冲击。

　　从受力特性来看，十字轴作为核心传力零件，采用合金结构钢调质处理，轴颈表面做硬化处理，提升耐磨性能；轴套与中间传力块采用优质碳素钢加工，保证足够的强度与刚性，在额定280N·m扭矩下，各零件的安全系数满足通用传动设备的设计要求，可承受短时1.5倍额定扭矩的过载冲击，适配多数中小负载传动场景的工况波动。

　　在三维建模过程中，所有铰接位置的配合间隙都按照实际加工公差进行设定，还原真实装配状态下的运动关系，可直接用于装配干涉检查、运动仿真验证，也可作为选型时的安装尺寸参考，帮助设计人员快速完成传动链路的布局校核，避免选型不当导致的安装干涉、传动失效问题。这类小型万向耦合结构相比波纹管联轴器、膜片联轴器，拥有更大的角度补偿能力，相比弹性套柱销联轴器，结构更紧凑，径向尺寸更小，适合安装空间受限、角度偏差较大的中小扭矩传动场景。
