2300大卡引射式工业燃烧器结构设计

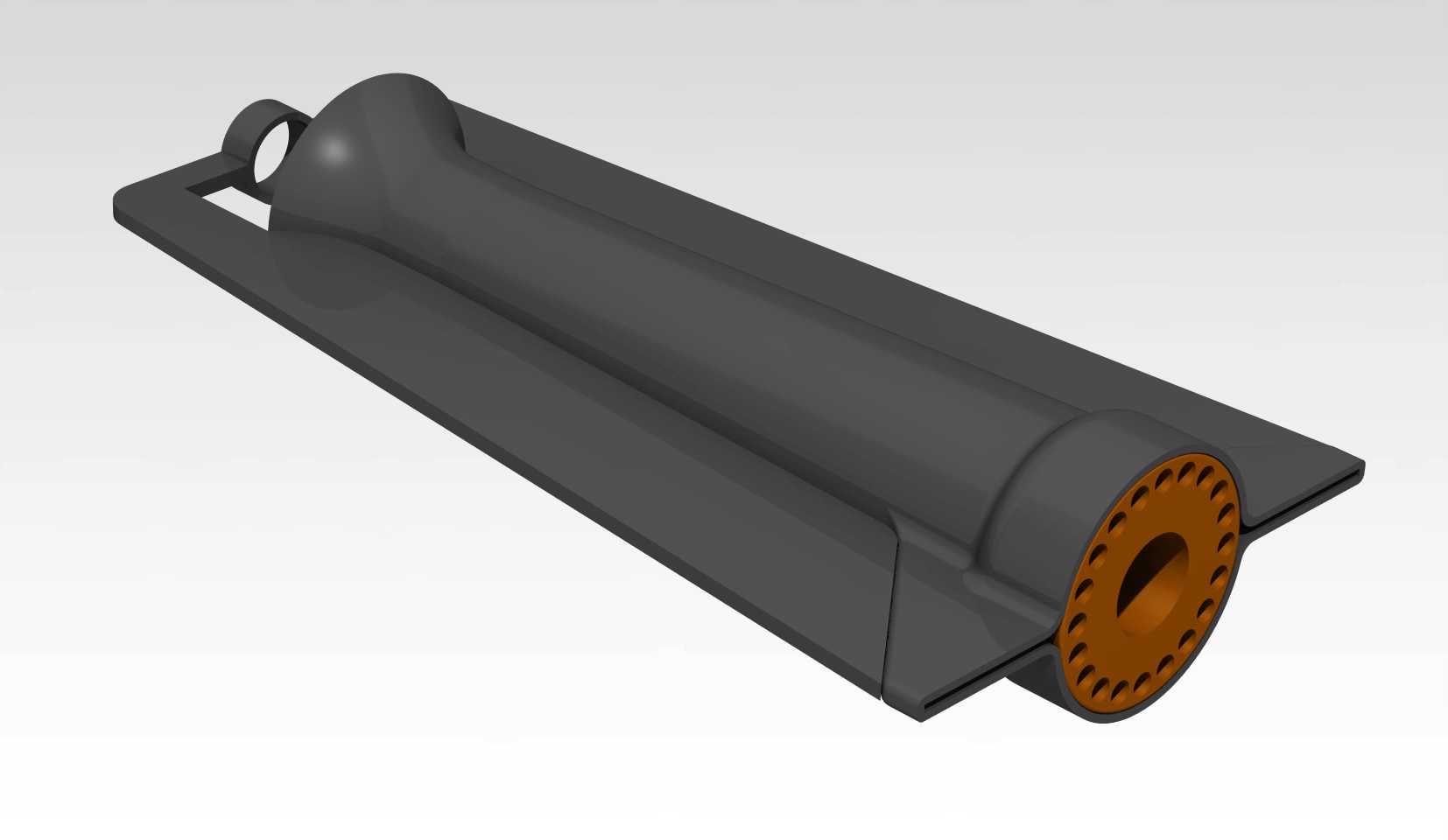

　　这款2300kcal规格的引射式燃烧器，主要适配小型工业加热工位、商用热能设备的热源供给场景，常见于小型涂装线烘干段、食品加工烘烤设备、小型热水锅炉以及实验类加热装置的配套使用，其额定热负荷对应的输出功率，刚好覆盖单工位小空间持续加热的需求，不会出现热功率冗余过多导致的能耗浪费，也不会因功率不足无法达到工艺设定温度。从结构设计逻辑来看，整体采用长筒形引射混合结构，进气端的扩口结构是燃气与空气预混的核心区域，设计时通过调整扩口的锥度与长度，让高压燃气喷出时形成的负压卷吸足够的助燃空气，在筒身内部完成均匀混合，避免燃烧时出现局部富氧或富燃的情况，既能够提升燃烧充分性减少有害气体生成，也能让火焰长度保持在稳定区间，不会出现脱火、回火的工况。

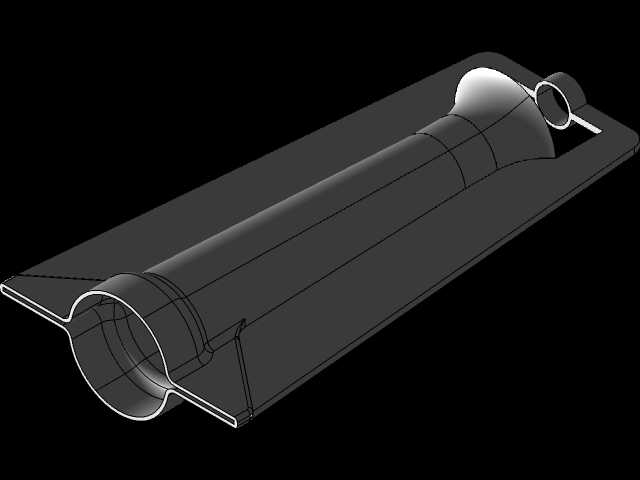

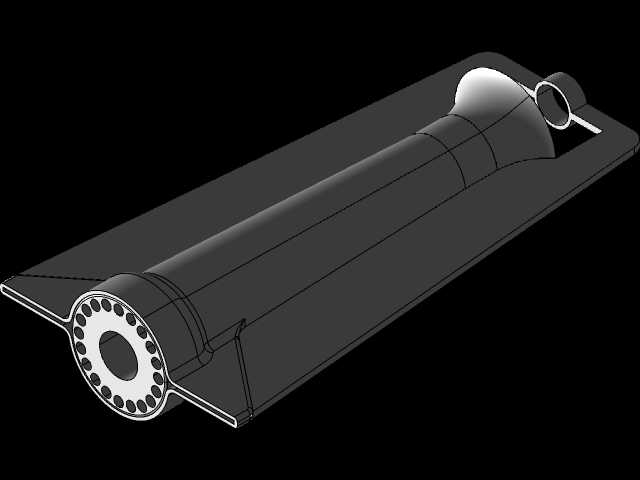

　　筒身外侧的安装翼边是安装定位的核心结构，翼边上的开孔位置与安装面的螺孔完全对应，安装时只需要将燃烧器插入炉体的预留安装孔，通过翼边的平面贴合炉壁完成密封，不需要额外设计复杂的固定支架，能够大幅降低现场安装的调整工作量，翼边的平面度公差控制在0.2mm以内，配合耐高温密封垫可以完全避免炉内烟气从安装缝隙溢出。出气端的稳焰结构采用环形缩口设计，混合后的燃气从缩口喷出时流速会被调整到稳定燃烧的区间，即使供气压力出现小幅波动，也能保持火焰稳定附着在燃烧器出口，不会被气流吹脱。

　　整个燃烧器的流道内壁做了顺滑过渡处理，没有突兀的台阶或锐角，能够减少气体流动时的阻力损失，降低燃气供气端的压力要求，常规低压燃气管道就可以直接配套使用，不需要额外增加增压装置。在安装边界的设计上，整体长度控制适配常规小型炉体的安装深度，插入炉内的筒身部分不会占用过多炉腔空间，预留的火焰扩展空间刚好满足2300kcal热负荷的火焰长度需求，不会出现火焰直接冲刷炉壁导致局部过热的问题。筒身的直径设计兼顾了混合效率与安装空间，在保证预混段长度足够的前提下，尽可能缩小外径尺寸，适配不同设备的预留安装孔径，不需要对原有设备的安装位做大规模改造就可以直接替换同规格的老旧燃烧器。

　　从实际使用的角度出发，这种结构的燃烧器没有复杂的活动部件，日常维护只需要定期清理进气口的杂物，避免灰尘堵塞引射通道就可以长期稳定运行，故障率远低于带复杂调节结构的燃烧器，适合在工况稳定、需要长期连续运行的加热场景使用。设计过程中对各个截面的通流面积做了匹配计算，从进气端的燃气喷嘴到混合段、再到出口缩口的面积比，完全对应2300kcal热负荷下的燃气流量与空气配比，不需要用户额外做风门调节，安装完成后通气就可以达到最佳燃烧状态，降低了现场调试的技术门槛。
