符合GOST标准的2500Nm齿轮耦合联轴器

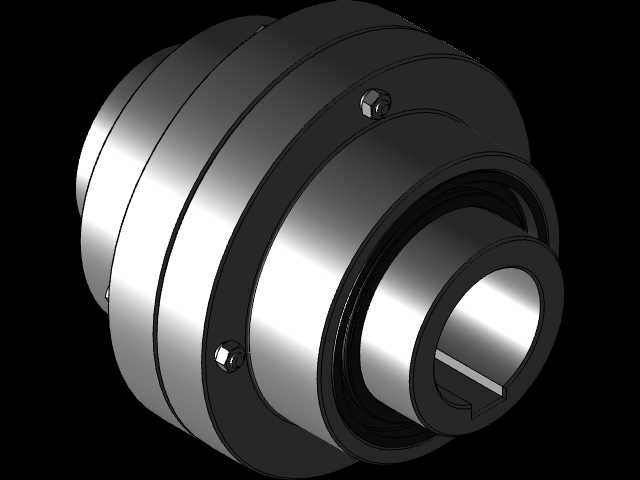

　　在重载工业传动场景中，两轴间的扭矩传递与偏移补偿始终是结构设计环节需要重点考量的问题，这类额定扭矩2500Nm、内孔直径60mm的齿轮耦合结构，正是为中等功率重载传动链路开发的刚性补偿型连接部件，其设计完全遵循GOST R 50895-96相关标准要求，可适配冶金输送线、矿山给料设备、中型减速机输出端、工业泵组输入端等多种需要稳定大扭矩传递的安装场景。从实际使用逻辑来看，这类齿轮耦合结构依靠内外齿圈的齿面啮合实现扭矩传递，相比普通弹性联轴器，它能承受的瞬时冲击载荷更高，传动过程中不存在弹性元件老化失效的问题，长期运行的扭矩传递损耗更低，适合连续作业的工业生产工况。

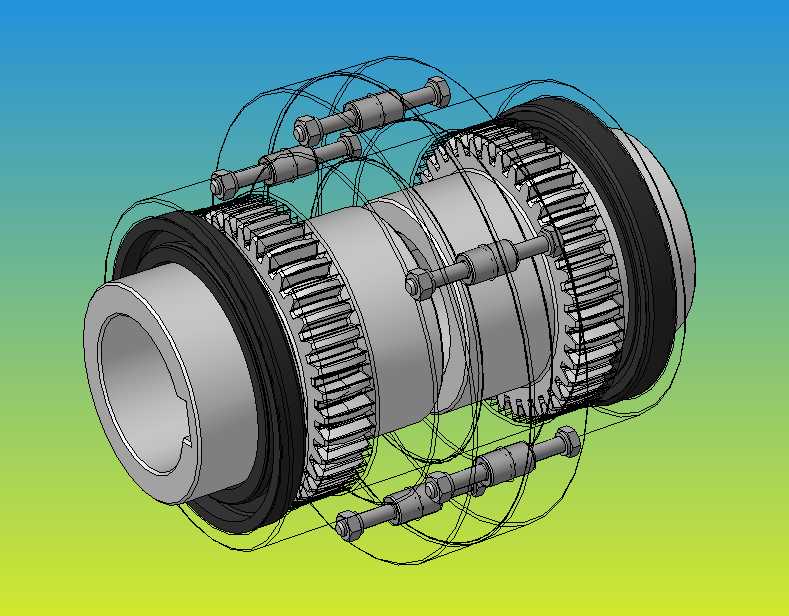

　　设计过程中首先要明确安装边界：内孔直径60mm的规格可直接适配轴径60mm的动力输入输出轴，轴端可通过平键实现周向固定，配合端盖锁紧结构可避免轴向窜动；整体径向尺寸控制在适配常规安装空间的范围，不会出现与周边传动护罩、机架结构干涉的问题，轴向安装长度也预留了足够的密封件安装位置，可适配干油润滑的密封要求。结构上采用的是鼓形齿啮合设计，相比直齿啮合结构，它可以补偿两轴安装时产生的角向偏移、径向偏移与轴向窜动，不会因为安装对中误差导致齿面局部应力集中，大幅提升了齿面的接触疲劳寿命。

　　外齿圈与内齿套的配合间隙经过精确计算，既保证了啮合传动时的无侧隙或小侧隙要求，避免传动反向冲击，又预留了足够的热膨胀余量，避免设备运行升温后出现齿面卡滞的问题。连接螺栓采用圆周均布的布置方式，螺栓强度等级匹配2500Nm额定扭矩下的剪切力要求，安装时按照对角拧紧的顺序操作即可保证两个半联轴器的端面平行度，避免附加弯矩作用在轴端影响轴承寿命。在实际选型应用中，这类联轴器不需要额外的复杂维护，仅需按照设备保养周期定期补充润滑脂，保证齿面啮合面处于良好润滑状态即可，相比膜片联轴器、弹性套柱销联轴器，它的抗过载能力更强，在存在瞬时冲击载荷的工况下，不会出现弹性元件碎裂、膜片断裂的突发故障，能有效降低非计划停机的概率。

　　从建模逻辑来看，这类结构的三维建模需要重点保证齿形参数的准确性，齿向修形量、齿顶间隙、齿侧间隙都要符合标准要求，螺栓孔的位置度、内孔的同轴度公差都要在建模时明确标注，方便后续生成工程图指导加工生产；同时建模时要预留密封槽、油孔的位置，保证加工完成后的部件可以直接装配使用，不需要二次修改结构。这类齿轮耦合结构在传动链路中不仅承担扭矩传递的作用，还能在设备出现极端过载时，通过齿面的微量变形吸收部分冲击能量，保护后端的减速机、工作机核心部件不受损坏，是重载传动系统中可靠性极高的连接部件。在安装调试环节，需要先将两个半联轴器分别热装或压装到对应的轴端，保证轴肩与联轴器端面贴合到位，再对齐内外齿圈的啮合位置，套入内齿套后穿入连接螺栓，按照规定扭矩拧紧后盘车检查转动灵活性，确认无卡滞、无异常异响后即可安装外部护罩投入使用。需要注意的是，虽然这类联轴器具备一定的偏移补偿能力，但安装时还是要尽量保证两轴的对中精度在允许范围内，过大的偏移量会加速齿面磨损，缩短部件的整体使用寿命。
