TO-18金属封装晶体管结构三维模型

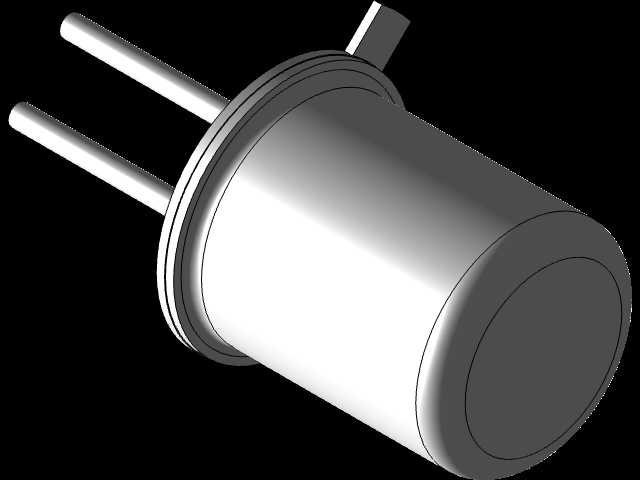

　　在半导体分立器件的应用场景中，TO-18封装是小功率晶体管、光敏器件、小型传感器常用的气密封装形式，这类封装常见于军工级、工业级电子设备的信号处理、小功率驱动回路中，相比塑料封装，金属气密封装能在高湿、强腐蚀、温度剧烈波动的工况下为内部芯片提供可靠的机械保护与电磁屏蔽，避免外界水汽、杂质侵入芯片键合点导致的器件失效。从结构设计来看，该封装采用圆柱形金属壳体作为主体，壳体底部通过金属封接工艺固定多根镀金引出引脚，引脚与金属底座之间采用玻璃绝缘子实现电气绝缘与气密封接，顶部可根据器件类型选择金属平盖或者玻璃透镜窗口，适配光敏接收、激光发射类器件的透光需求。设计这类封装的三维模型时，首先要明确安装边界的尺寸约束：标准TO-18封装的主体圆柱外径通常在5.3mm左右，不含引脚的壳体总高度控制在4.2mm上下，引出引脚的直径一般为0.45mm，引脚伸出底座的长度根据应用场景有不同规格，常规直插版本引脚长度约12.7mm，引脚按照固定的圆周角度分布，确保能适配标准TO-18封装的PCB安装孔位，避免出现插装干涉。

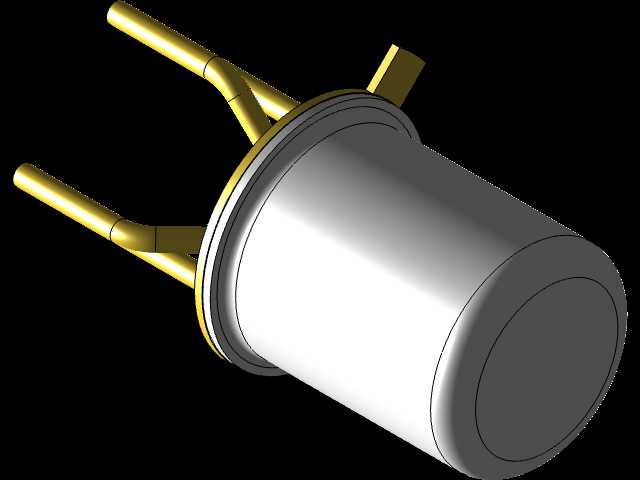

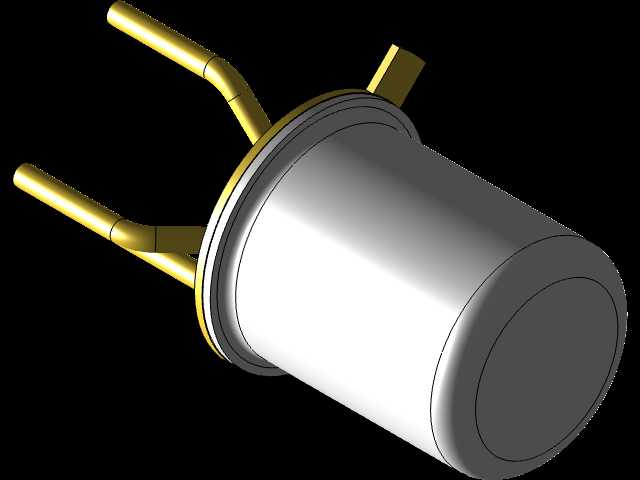

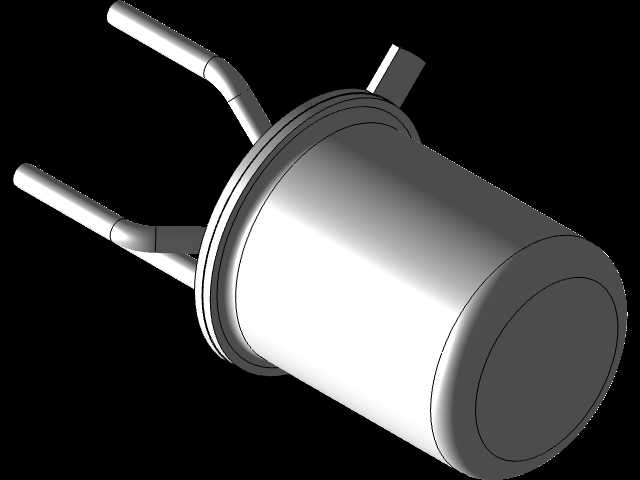

　　建模过程中需要重点还原几个关键结构细节：一是金属壳体与底座的卷边封接结构，这个位置的圆角过渡、壁厚均匀性直接影响封装的气密性，建模时要保证卷边处的曲面连续，没有尖锐棱角，还原实际冲压加工的工艺特征；二是引脚的弯折形态，部分应用场景下为了降低器件安装高度、适配紧凑的腔体布局，会将引脚按照指定角度弯折，建模时要准确还原弯折处的圆角半径，避免出现直角弯折导致的应力集中问题，和实际加工中引脚弯折的工艺特性保持一致；三是金属表面的质感区分，壳体侧壁采用哑光镀镍处理，引脚表面采用镀金工艺提升导电性能与抗氧化能力，建模时通过不同的表面特征区分这两种处理工艺的外观差异。

　　从实际选型应用的角度看，这类封装的器件在PCB布局时，需要预留足够的安装空间：除了封装本体的投影区域外，还要考虑引脚弯折后的占用空间，以及焊接时焊盘的外围安全距离，对于需要加装散热套的应用场景，还要在圆柱壳体外围预留0.2-0.5mm的间隙，保证金属散热套能顺利套入壳体外壁，实现良好的热传导。在高频电路应用中，TO-18金属封装的壳体本身可以起到电磁屏蔽的作用，建模时还原壳体的连续金属结构，能帮助结构工程师在做整机电磁兼容仿真时，准确评估封装对内部芯片的屏蔽效能，提前预判电磁干扰风险。

　　不同于塑封器件的注塑成型结构，TO-18金属封装的所有零件都采用冲压、玻璃烧结工艺加工，零件的尺寸一致性要求极高，建模时严格遵循行业通用的封装尺寸规范，能让PCB设计工程师直接调用模型进行孔位布局、装配干涉检查，不需要反复核对封装尺寸参数，减少样机试制阶段因为封装尺寸不匹配导致的PCB改版问题。在做整机结构装配时，这类圆柱形封装的器件通常需要考虑防转设计，部分特殊引脚排布的TO-18器件会在底座上设置定位凸点，建模时还原这些定位特征，能避免装配时出现引脚插反、器件偏转的问题，提升自动化装配的良率。对于需要在高真空环境下使用的TO-18封装器件，模型中还原的玻璃绝缘子封接结构，也能帮助工艺工程师评估封接面的漏率风险，提前在结构设计阶段预留检漏工艺的操作空间。
