带驱动电机的小型桌面风扇结构设计

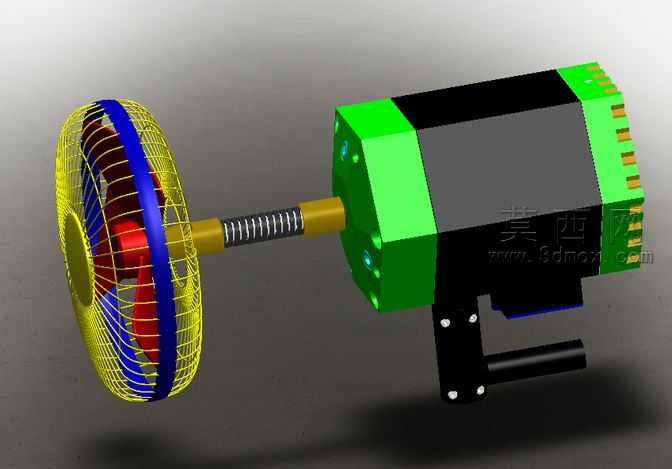

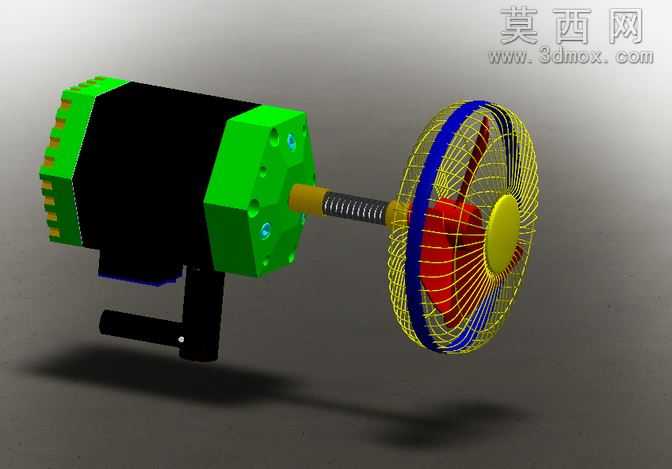

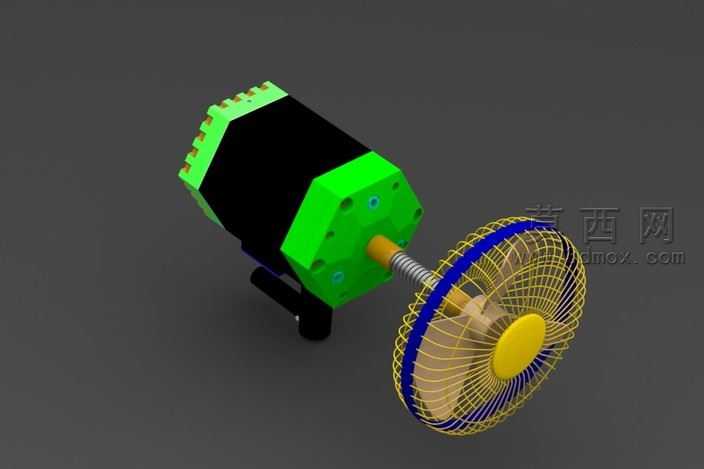

本作品为带驱动电机的小型桌面风扇三维建模设计，整体采用模块化的结构设计思路，将动力驱动单元与风叶送风单元进行清晰的结构拆分，便于后续的装配调试与结构优化。建模过程中首先完成驱动电机部分的结构搭建：电机主体采用多边形端盖结构设计，端盖处预留均匀分布的安装固定孔位，可实现电机与支架的稳固连接，电机外壳采用黑绿撞色的外观区分，黑色部分为电机主体包覆结构，绿色部分为前后端盖与尾部接线防护结构，尾部接线端设计有错落的接线端子排布结构，可清晰呈现电机的接线走线布局，电机输出轴处设计有螺纹传动段，可实现动力的稳定输出。送风单元部分采用经典的轴流风叶结构，风叶外圈设置蓝色防护圈，内部为黄色的放射状网罩结构，网罩采用细密的格栅排布，既可以保证送风气流的顺畅通过，也可以起到安全防护的作用，中心黄色的风叶轮毂与电机输出轴进行同轴配合，保证动力传递的同轴度，降低运转过程中的抖动问题。支架部分采用简约的支撑结构，底部设置黑色的支撑脚，可实现整体结构的平稳放置，支架与电机主体采用铰接式连接结构，可支持一定角度的俯仰调节，满足不同方向的送风需求。材质渲染方面，电机外壳部分采用哑光硬质塑料材质，呈现细腻的磨砂质感，金属输出轴部分采用金属镀锌材质，呈现银灰色的金属光泽，风叶与网罩部分采用亮面硬质塑料材质，通过色彩区分不同结构部件，提升整体模型的辨识度。建模过程中对各部件的装配间隙进行了合理预留，所有配合部位均符合实际机械装配的公差要求，既保证了结构的可装配性，也还原了小型风扇的真实结构逻辑，可作为小型风机类产品结构设计的参考案例，也可用于机械结构教学中的装配演示使用。
