台式暖风机前置防护格栅罩结构设计

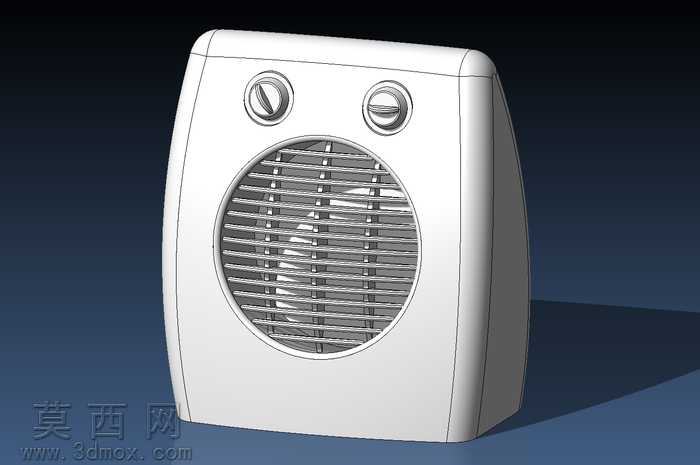

本作品为台式暖风机配套的前置风扇防护格栅罩三维建模设计，整体采用一体化流线型外观设计思路，建模阶段以曲面造型为核心，先通过基准草绘勾勒出壳体的梯形侧视轮廓与正面圆角矩形边界，使用放样、曲面缝合命令构建出顺滑无棱角的外壳主体，避免传统方正壳体的生硬感，符合家用小家电的安全设计要求。正面圆形通风区域的格栅结构采用阵列命令完成，先绘制单根横向格栅条的截面轮廓，拉伸为实体后以圆形中心为基准做等角度环形阵列，同时在格栅条边缘做0.5mm的圆角过渡处理，既保证通风间隙的均匀性，避免手指误触内部风轮的安全隐患，也让格栅线条更柔和不突兀。壳体上方的两个旋钮安装位采用沉台设计，先在壳体对应位置切除圆形安装孔，再构建凸起的环形限位台，旋钮本身做旋转体建模，表面增加防滑凹槽纹理，还原实体旋钮的操作触感细节。材质渲染阶段，外壳主体采用哑光白色ABS塑料材质，调整材质的粗糙度参数至0.7左右，模拟普通家电塑料件的细腻磨砂质感，避免高反光带来的廉价感；格栅部分与壳体采用同材质处理，保证外观整体性；旋钮部分采用略深的银灰色塑料材质，表面做轻微的高光处理，与白色壳体形成柔和的视觉区分，突出操作区域的辨识度。结构设计上充分考虑实际生产的注塑工艺要求，所有壳体壁厚保持均匀的2mm厚度，转角位置全部做圆角过渡避免应力集中，格栅条的厚度控制在1.2mm，既保证结构强度不会轻易断裂，也不会因为过厚导致注塑时出现缩痕问题；壳体边缘做隐藏式卡扣位的结构设计，可与暖风机后壳实现免螺丝的快速装配，提升生产组装效率。整体建模过程严格遵循实际产品的尺寸比例，所有结构特征都具备可生产性，没有脱离实际工艺的夸张设计，渲染时采用柔和的侧上方打光方式，突出壳体的曲面弧度与格栅的层次结构，阴影做柔化处理，完整呈现出家用暖风机风扇罩简洁实用的设计特点。
