50×50mm规格直流散热风扇三维设计

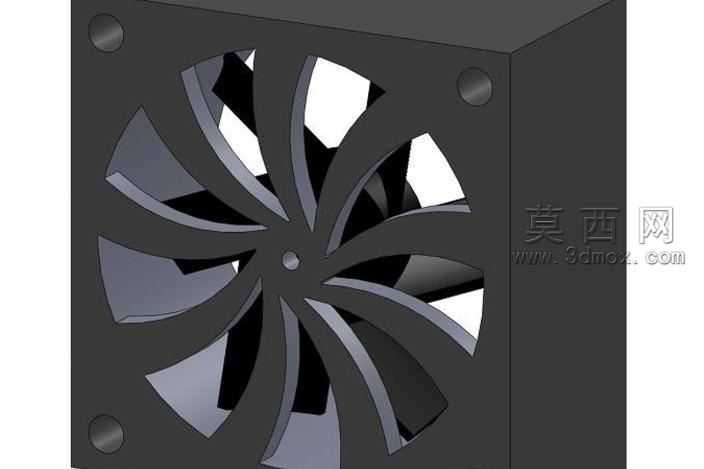

本作品为50×50mm规格直流散热风扇的三维建模设计，整体建模过程围绕工业量产级小尺寸轴流风扇的真实结构展开，在三维软件中首先完成整体外框的参数化搭建，外框采用标准正方形截面结构，四个边角预留对应安装孔位，孔位深度、孔径参数完全匹配行业通用50mm风扇的安装规范，外框壁厚做均匀化处理，兼顾结构强度与轻量化需求。扇叶部分采用多叶片曲面造型设计，建模时通过曲面放样、曲率连续调整完成每一片扇叶的弧度构建，扇叶从叶根到叶梢的扭转角经过反复校准，既保证气流导向的顺畅性，也模拟真实产品的气动外形特征，叶根与中心轮毂做平滑过渡处理，避免应力集中的结构缺陷。中心轮毂部分预留电机装配空腔，结构尺寸适配微型直流电机的安装位，轮毂与外框之间的间隙控制在合理范围，还原真实产品的装配公差逻辑。材质渲染阶段，外框与扇叶均采用哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原ABS塑料的真实质感，安装孔位做轻微的内凹倒角处理，渲染时添加柔和的环境光，清晰呈现扇叶曲面的光影层次与结构细节，外框表面添加细微的磨砂纹理，避免塑料材质呈现过于廉价的塑料反光。设计思路上优先还原小尺寸直流风扇的通用结构特征，不做多余的创意化改动，所有结构尺寸均参考市面主流50mm直流风扇的实测参数，建模过程中每一个特征都做参数化关联，方便后续调整尺寸适配不同的安装场景，扇叶数量、叶片弧度都经过结构合理性校验，既保证外观还原度，也符合这类散热风扇的真实结构逻辑，整体模型装配关系清晰，外框、扇叶、轮毂各部件独立建模，可单独拆分用于后续的结构验证、装配模拟或者渲染出图使用，模型的曲面质量经过检查，不存在破面、重叠面等建模缺陷，可直接导入各类三维软件做二次编辑或者工程参考使用。
