电力变压器配套风冷冷却装置结构设计

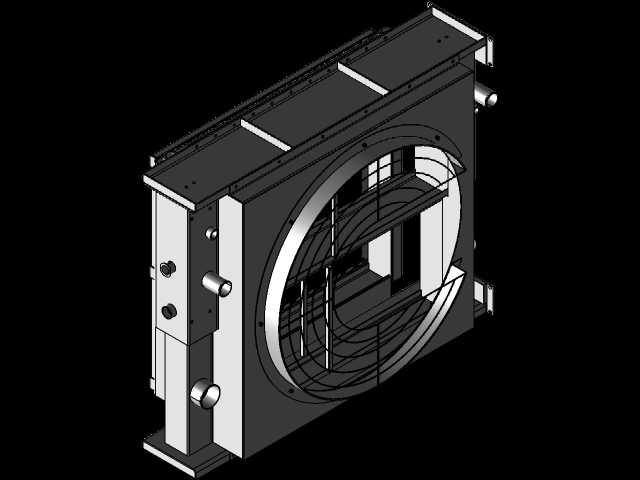

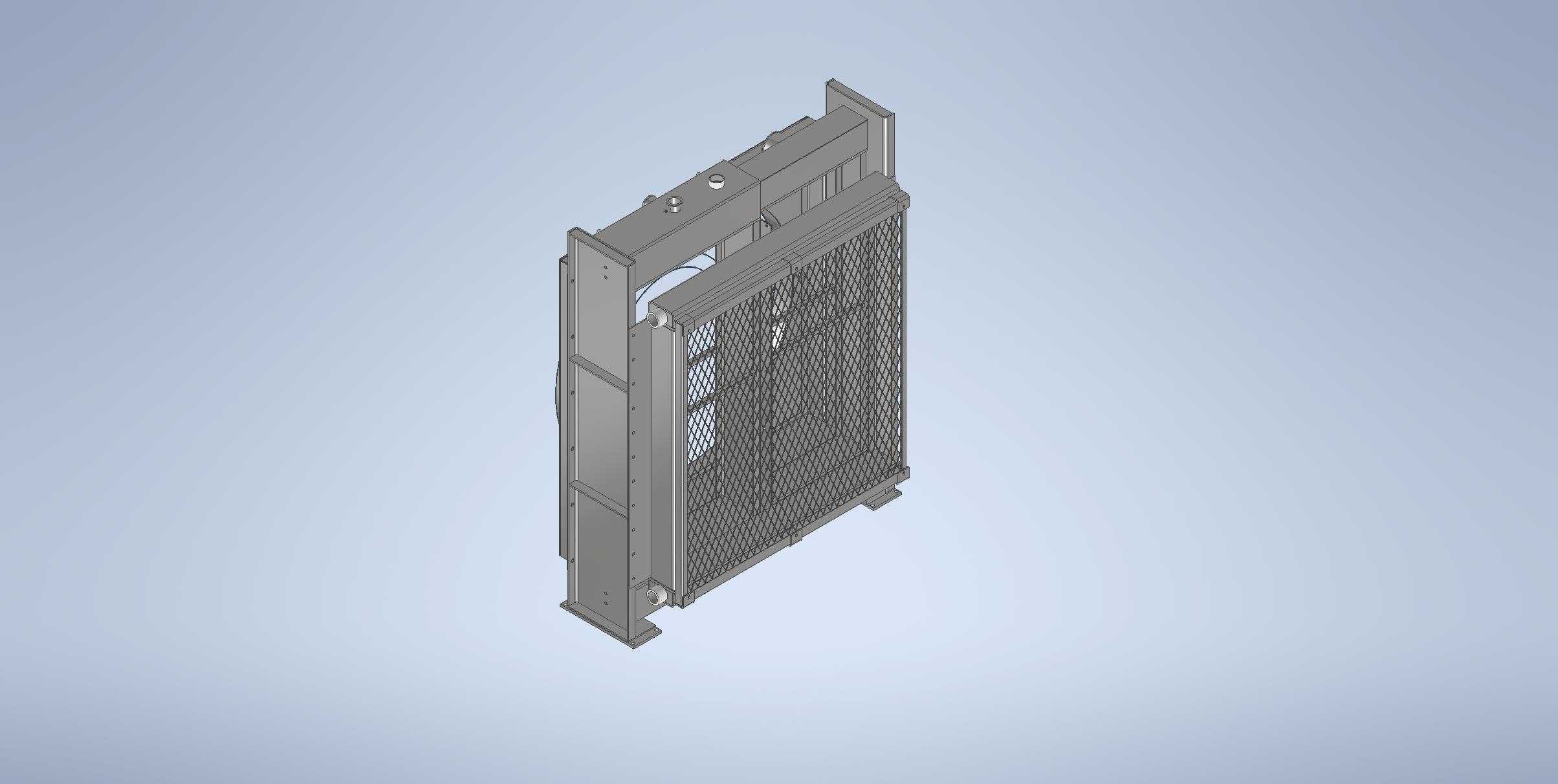

　　在输配电系统的户外变电站、工业厂区变配电所场景中，油浸式电力变压器长期满负荷运行时，绕组与铁芯产生的损耗会持续转化为热量，若热量无法及时散出，会导致绝缘油温度超限、绝缘层老化加速，直接影响变压器的运行寿命与供电稳定性，这款配套冷却装置正是针对该类工况开发的外置式散热单元。从结构设计逻辑来看，该装置采用立式薄型安装布局，整体框架采用折弯焊接式金属壳体，壳体背部预留与变压器油箱侧壁贴合的安装法兰面，法兰面加工有均匀分布的螺栓过孔，安装时可通过密封垫与油箱侧壁的出油口、回油口对接，让变压器内部的高温绝缘油能够直接进入冷却装置内部的散热流道，无需额外外接冗长管路，能最大限度减少油路阻力与渗漏风险。

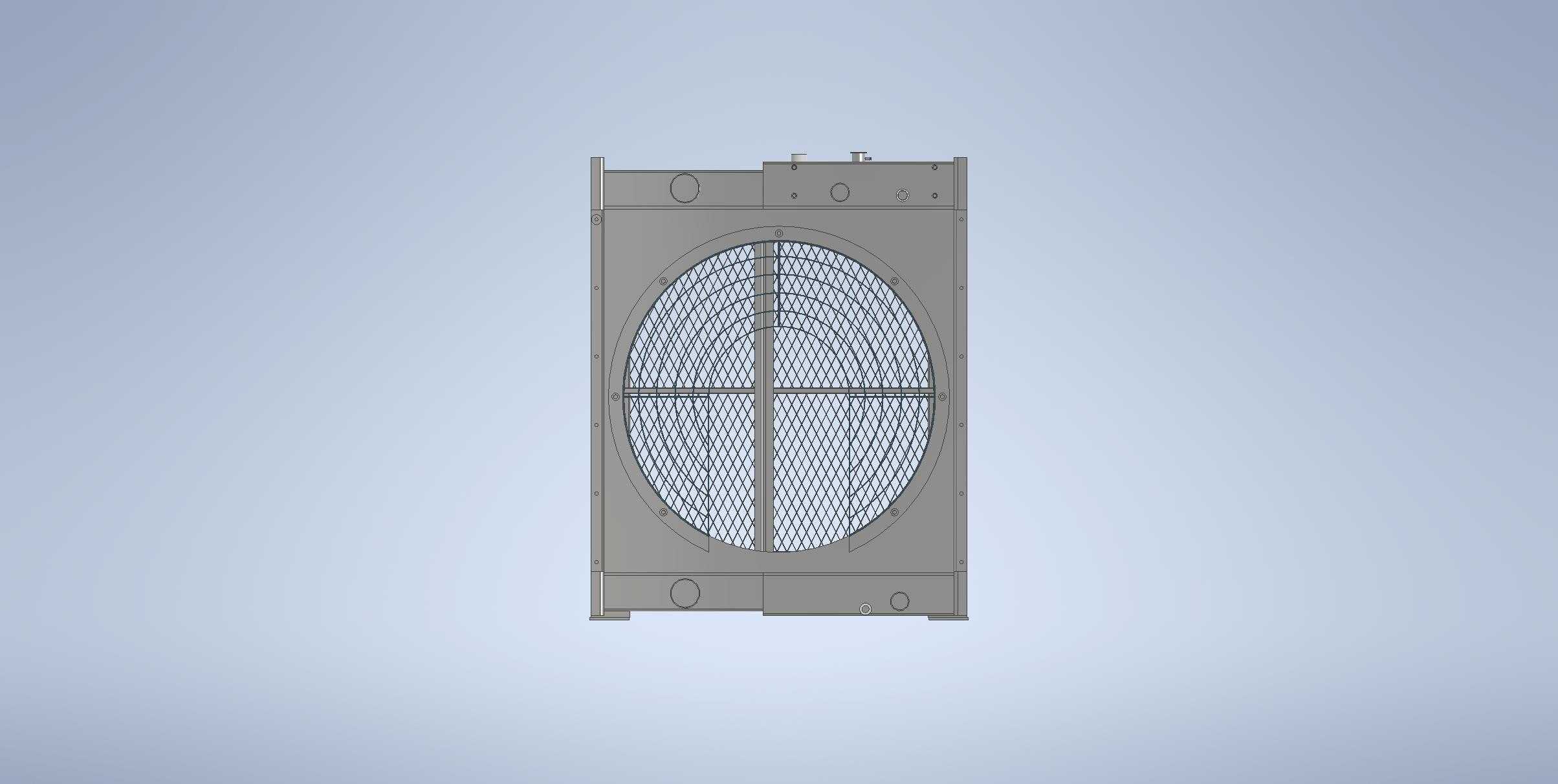

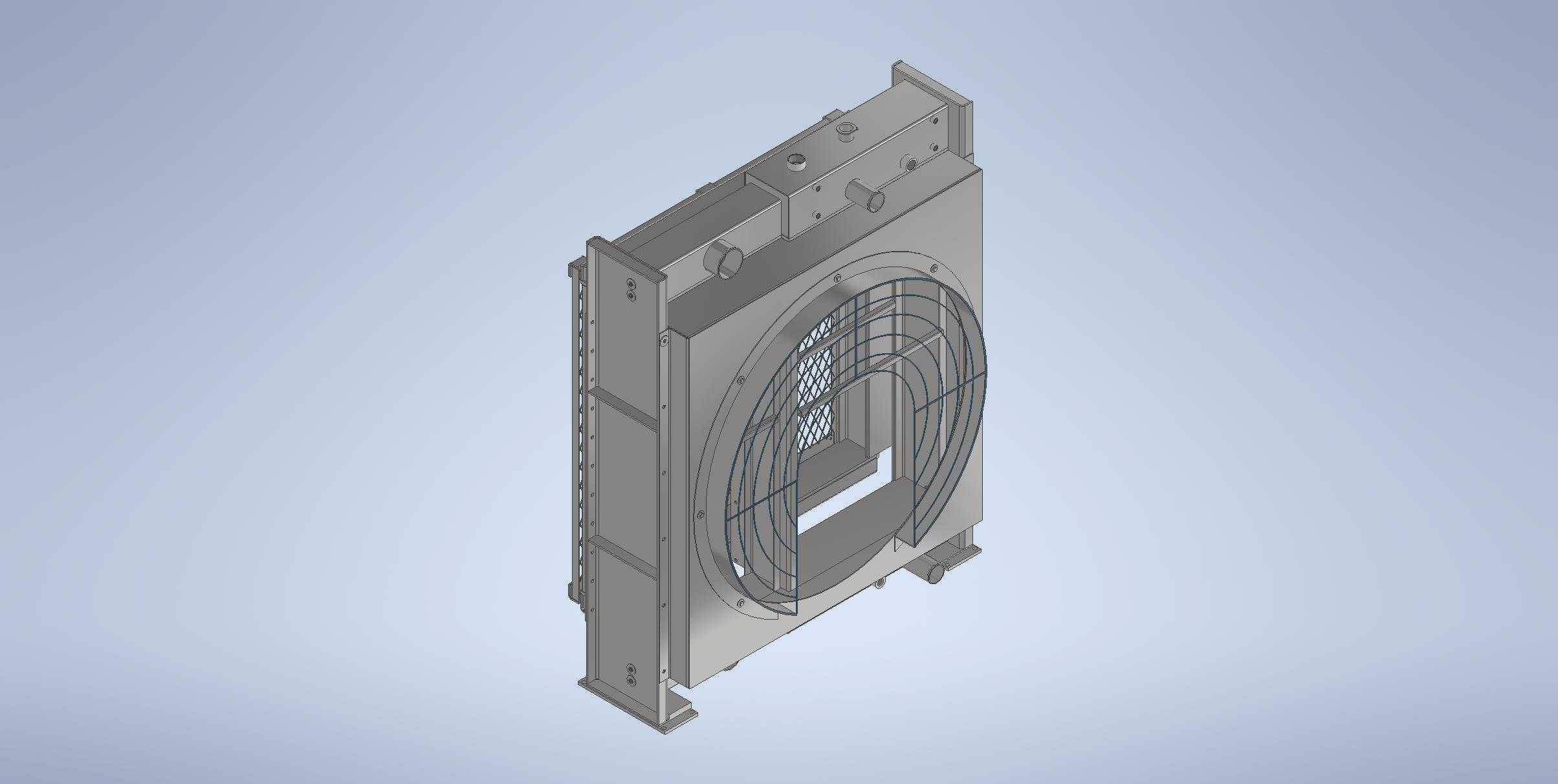

　　装置正面的圆形区域为轴流风机安装位，外围设置的环形导流罩经过曲面弧度优化，可将风机产生的轴向气流均匀导向内部的散热翅片组，避免气流在边角区域形成涡流死角，相比无导流结构的普通冷却装置，同等风机功率下散热效率可提升15%左右。散热芯体采用板翅式结构，油侧流道与空气侧流道交替叠置，油道内部设置扰流凸点，可打破绝缘油流动时的边界层，提升油侧换热系数，空气侧翅片采用开窗式结构，在不明显增加风阻的前提下增大空气与翅片的接触面积，适配不同容量等级变压器的散热需求。从安装边界来看，装置底部设置有两个对称的支撑脚，支撑脚开有长条形安装孔，可适配现场安装基础的位置偏差，侧面预留有温度传感器、风机接线的走线槽位，接线位置做了防水折弯结构，可满足户外露天安装的IP防护要求。在实际选型匹配时，需要结合变压器的损耗功率、当地夏季极端环境温度、安装位置的通风条件来确定装置的配置数量，通常大容量主变会在油箱侧壁对称布置多台同规格冷却装置，根据顶层油温的变化自动启停对应数量的风机，实现能耗与散热效果的平衡。

　　设计过程中需要重点考量几个工程细节：一是壳体的抗振性能，因为风机长期运行会产生持续振动，壳体焊接处需要做去应力处理，避免长期运行后出现焊缝开裂、连接螺栓松动的问题；二是油路的密封性能，所有油路口的密封槽尺寸需要严格匹配耐油橡胶密封圈的压缩量，压缩量控制在25%-30%区间，既保证密封效果又避免密封圈被压溃失效；三是风机的维护空间，装置正面的风机固定架采用快拆式螺栓连接，后期更换风机或清理翅片积灰时，无需拆解整个冷却装置与变压器的连接油路，可直接从正面拆下风机组件，大幅降低现场维护的工作量。

　　另外，装置顶部预留有放气螺塞位置，初次注油时可通过该螺塞排净散热流道内部的空气，避免气阻导致绝缘油循环不畅，底部预留有排污螺塞，可在变压器定期检修时排出流道内部沉积的油泥与杂质。该类冷却装置相比传统的管式散热器，结构更紧凑，单位体积的散热面积更大，尤其适合安装空间受限的城市户内变电站、预装式箱变内部使用，在设计三维结构时，需要重点核对安装法兰的孔位尺寸与变压器油箱接口的一致性，导流罩与风机叶轮的安全间隙，以及支撑脚的承重强度，避免安装时出现干涉或运行时出现结构变形。
