4A通用快接交流电源输入模块结构设计

　　在各类工业控制设备、桌面型电子仪器、小型机电装置的电气回路搭建中，电源输入环节的可靠性直接决定整套设备的运行稳定性，这款4A规格的快速接插式交流电源输入模块，正是针对小功率机电设备的板端/壳体端电源接入需求设计的接插组件。从实际应用场景来看，这类输入模块常被布置在设备壳体的侧方或后方靠下位置，避开操作面板的功能按键区域，同时预留足够的插头插拔操作空间，避免电源线弯折半径过小导致的线芯疲劳断裂，在小型开关电源、桌面型检测仪器、工控终端、小型伺服驱动装置的电气布局中，这类集成式输入模块可以替代传统的接线端子排，省去现场剥线、压接、锁螺丝的接线工序，大幅提升整机组装的接线效率。

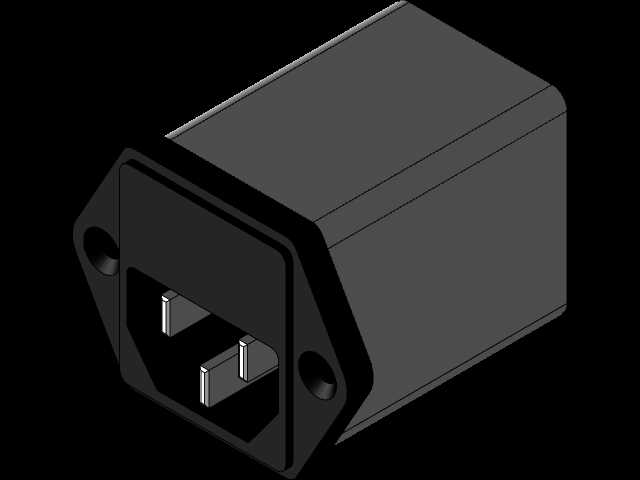

　　从功能特性上看，这款模块额定通流能力为4A，适配常规220V/110V交流市电输入场景，插片采用标准品字接口的公端尺寸设计，可与通用的品字尾电源线实现无差别适配，无需定制专用连接线材，降低设备后期维护的配件替换成本。模块本体采用阻燃级工程塑料注塑成型，外壳壁厚均匀，插片与塑料本体之间通过嵌件注塑工艺结合，插片根部做了防扭转的卡位结构，避免多次插拔后插片松动移位导致的接触不良、拉弧发热问题。模块两侧带法兰安装耳，耳片上预留两个圆形安装孔，可通过M3规格的螺丝直接固定在设备壳体的开孔上，安装孔的中心距与行业通用的同规格品字插座保持一致，可直接替换同安装尺寸的传统焊接式电源插座，无需修改壳体的开孔模具，降低现有产品的迭代改造成本。

　　在设计思路层面，这款模块的建模过程优先保证安装边界的尺寸精度，首先确定法兰安装面的基准平面，以此为基准定位插片的伸出长度、中心间距，插片的导电部分做了圆角过渡处理，避免插拔过程中刮伤电源线母端的接触弹片，同时插片的插入导向段做了微小的锥度，提升盲插状态下的对接顺畅度。模块本体的外壳做了边角倒圆处理，既可以避免注塑过程中的应力集中，也能防止安装时尖锐边角划伤操作人员的手部。模块尾部的接线端采用快接式插簧结构，适配6.3mm规格的标准冷压插簧，接线时只需将压好插簧的电源线直接推入接线位即可完成导通，无需焊接，也不需要额外的锁线螺丝，接线完成后每个接线位之间设置了隔离筋，防止不同极性的导线之间因为绝缘层破损出现短路风险。

　　从安装边界尺寸来看，模块主体为方型结构，法兰面的外形尺寸略大于主体部分，安装时壳体上的开孔尺寸与模块主体的外轮廓保持0.2-0.3mm的间隙配合，既可以方便模块顺利装入开孔，也能避免间隙过大导致的壳体缝隙漏尘问题。插片的伸出长度控制在标准范围内，保证与母端插头插合后接触长度足够，不会因为接触面积不足导致通流时温升超标。模块尾部的接线空间预留充足，即使是1平方毫米规格的多股铜芯线压接插簧后，也能顺利完成接线，不会出现导线弯折空间不足导致的线芯损伤。在实际选型应用中，这类快接式电源输入模块相比传统的螺丝接线端子，抗振动性能更优，在存在小幅振动的设备运行场景下，不会因为螺丝松动出现接线脱落的问题，同时快接结构的接线一致性更好，不会因为操作人员的锁螺丝力度差异导致的接触电阻不稳定问题。建模过程中对插片的位置度公差做了严格的约束，保证三个插片的中心距偏差控制在0.1mm以内，避免出现插头插合困难、插拔力过大的问题，外壳的脱模斜度设置在1.5度，既方便注塑生产时的脱模，也不会影响模块装入壳体时的配合精度。
