户外防雨立式电源组结构设计

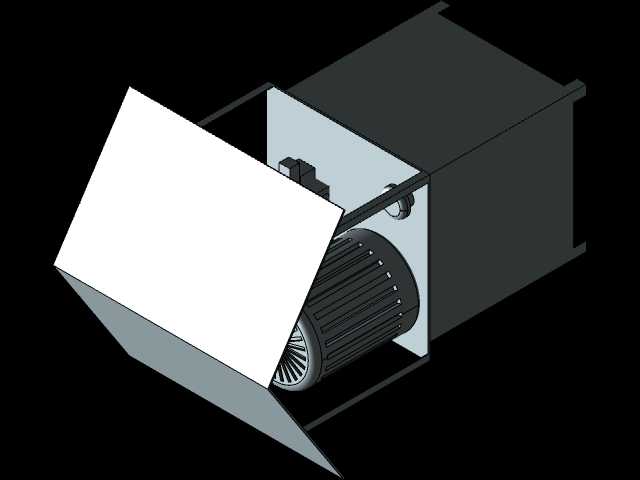

　　这款户外立式电源组的三维结构设计，核心瞄准野外临时作业点、城郊零散供电节点、小型施工场地的低压供电需求，这类场景往往没有固定配电房建设条件，同时设备需要长期暴露在户外，面对日晒雨淋、扬尘侵扰的复杂环境，常规裸露式配电装置根本无法满足长期稳定运行的要求。从结构布局来看，整体采用立式落地安装形式，下部为封闭柜体结构，柜体采用薄钢板折弯焊接成型，底部预留四个支脚安装位，安装时可直接通过膨胀螺栓固定在硬化混凝土基座上，基座需要高出周边地面150mm以上，避免雨季地面积水倒灌进入柜体内部，柜体的门板采用侧边铰链连接，门板与柜体框架的贴合处设置一圈发泡橡胶密封条，关闭后可达到IP54的防护等级，能够阻挡日常扬尘和斜向降雨的侵入。

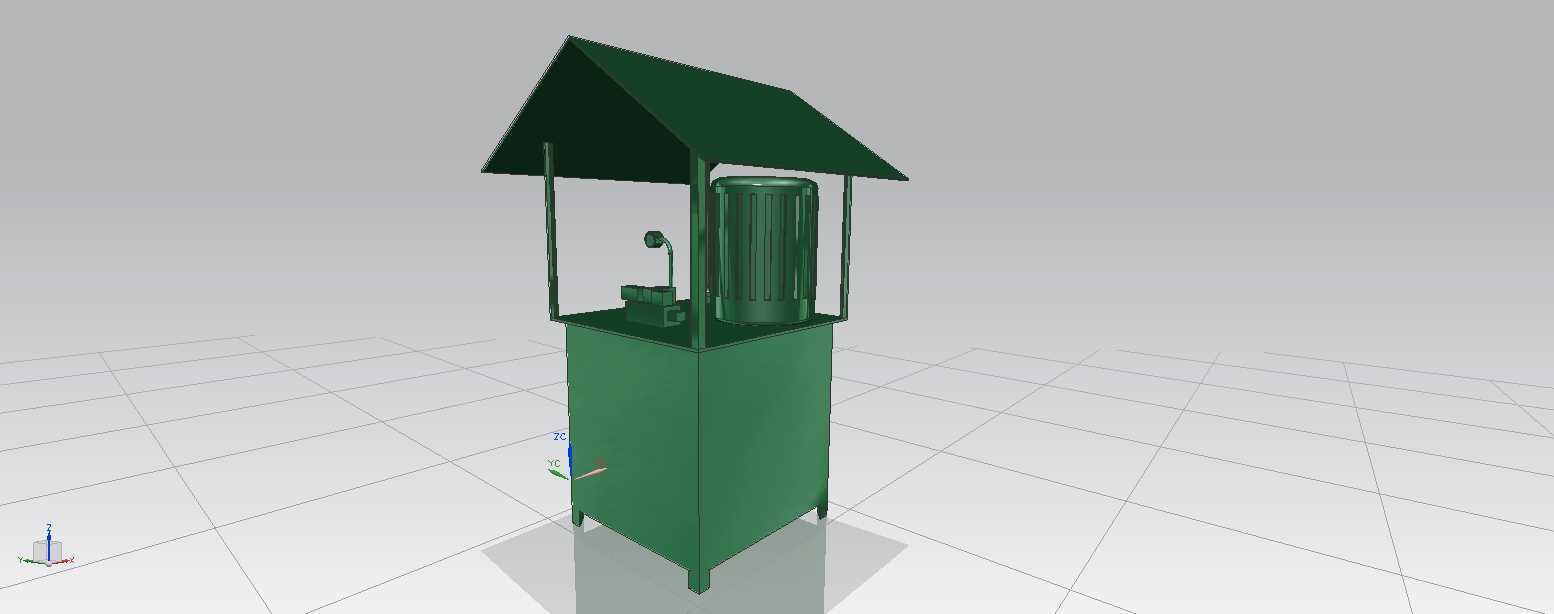

　　柜体上方专门设计了人字形坡顶防雨罩，防雨罩的悬挑尺寸超出柜体侧面120mm，超出柜体正面和背面100mm，坡顶的倾斜角度设置为22度，这个角度既可以保证降雨快速顺着坡面流下不会在顶部积水，也不会因为坡顶过高导致整体设备重心上移，提升户外安装后的抗风稳定性，防雨罩通过四根圆钢立柱与柜体顶部框架连接固定，连接位置全部采用不锈钢螺栓，避免长期户外使用出现锈蚀无法拆卸维护的问题。柜体内部的安装空间预留了足够的元器件排布位置，主回路的变压器模块安装在柜体内部靠后侧的安装梁上，重量较大的元器件靠下布置，降低整体设备的重心，进线和出线的线缆孔全部开设在柜体底部，线缆穿入后配套防水格兰头密封，防止雨水顺着线缆流入柜内。

　　柜体上部、防雨罩下方的开放空间，预留了外接操作部件的安装位，现场可以根据实际使用需求加装急停按钮、供电指示灯、临时接线插座等部件，这个区域因为有上方防雨罩的遮挡，不会被雨水直接淋到，同时开放的结构也方便操作人员快速接线、查看设备运行状态，不需要每次操作都打开下部柜体的密封门板，减少柜体密封结构频繁开启导致的密封性能下降问题。从设计思路上，这款电源组没有追求过于紧凑的体积，而是给内部元器件预留了足够的散热间隙，柜体两侧的板件上开设了带防尘滤网的通风百叶，百叶的开口方向朝下，避免雨水随风进入柜内，自然通风的结构不需要额外加装散热风扇，减少了故障点，适合长期无人值守的户外使用场景。

　　安装边界方面，设备整体的占地面积仅为0.4平方米左右，不需要大面积的安装场地，对于山区零散供电点、农田灌溉临时供电点、道路施工临时供电点这类场地狭小的场景适配性很强，设备整体的重量控制在合理范围，普通的小型货运车辆即可完成运输，现场安装时只需要两名作业人员配合就能完成就位和固定，不需要动用大型吊装设备，大幅降低了现场部署的成本。在结构细节处理上，所有外露的金属结构件都做了户外粉末喷涂处理，涂层厚度不小于80微米，能够抵御户外紫外线照射和常规的大气腐蚀，柜体的门板上设置了防水锁具，只有专用钥匙才能打开柜门，避免无关人员随意触碰内部带电部件，提升户外使用的安全性。考虑到不同使用场景的元器件尺寸差异，柜体内部的安装梁采用长圆孔设计，安装位置可以根据实际元器件的尺寸进行上下左右的微调，不需要在现场重新钻孔加工，提升了现场装配的灵活性。防雨罩的边缘做了卷边处理，既可以提升薄板结构的刚性，避免运输和安装过程中出现边缘变形，也可以防止边缘的毛刺划伤作业人员。整体结构没有采用复杂的曲面造型，全部采用常规的钣金折弯、焊接工艺即可加工生产，加工难度低，普通的钣金加工厂就可以完成生产制造，不需要特殊的加工设备，有利于控制整体的制造成本，适合批量推广应用在各类户外零散供电场景中。
