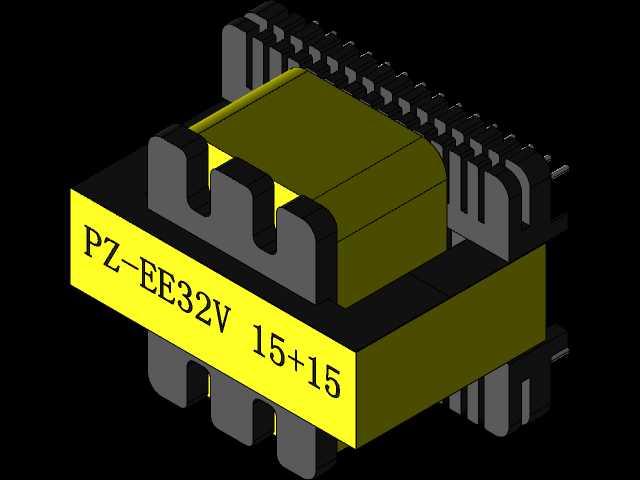

EE32立式15+15引脚电源变压器结构

　　这款立式EE型磁芯电源变压器，主要面向小功率开关电源、工控辅助供电、消费类电子电源板的电压变换场景，在AC-DC、DC-DC隔离供电回路中承担电压匹配、电气隔离、能量传输的核心作用，常见于工业控制板卡、小型家电控制模块、LED驱动电源、通讯设备辅助供电单元等需要隔离变压的电路位置，适配15W以内的常规小功率供电需求。从结构设计来看，产品采用EE32标准铁氧体磁芯配对结构，磁芯中柱预留合理气隙，避免直流偏磁导致的磁饱和问题，磁芯对接面做了平整度管控，降低磁阻提升耦合效率，外围采用黄色绝缘胶带缠绕固定，既保证磁芯拼接的结构强度，也实现绕组与磁芯之间的基础绝缘防护。

　　骨架采用立式多槽引脚设计，双侧共排布15+15个直插引脚，引脚间距符合常规PCB板载焊接的通用间距规范，引脚采用镀锡铜材质，保证焊接可靠性与导通性能，多槽骨架结构将初次级绕组分槽绕制，拉大初次级之间的爬电距离，满足安规绝缘的距离要求，无需额外增加绝缘挡墙即可实现基础的耐压绝缘等级，适配多数民用、工控类产品的安规要求。设计过程中优先考虑板载安装的空间适配性，立式安装结构相比卧式同规格变压器，占用PCB板面的横向面积更小，适合板面空间紧张、纵向空间有富余的紧凑布局电源板，整体安装边界严格匹配EE32规格的通用安装尺寸，引脚排布兼容同规格常规立式变压器的PCB封装，工程师在做替代选型或者新板设计时，可以直接套用通用封装，无需重新调整PCB焊盘位置，缩短设计迭代周期。

　　绕组绕制区域做了槽位分隔，初次级绕组分别布置在不同骨架槽位，绕制时可根据实际变压需求调整线径与绕制匝数，骨架的绕线窗口面积经过核算，能够容纳对应功率规格的漆包线绕制余量，避免绕线过满导致的组装困难、绝缘破损问题。磁芯与骨架的配合公差做了合理管控，组装时磁芯可顺畅卡入骨架定位槽，不会出现过松脱落或者过紧压裂骨架的问题，磁芯装配后外围缠绕的绝缘胶带张力经过匹配，既保证磁芯拼接紧密，也不会因张力过大导致磁芯碎裂或者骨架变形。引脚的伸出长度符合波峰焊、手工焊的常规焊接要求，引脚根部做了防拉脱结构，避免焊接或者组装拉扯时引脚从骨架中脱出，提升产品组装后的结构可靠性。

　　在实际选型应用中，这款结构的变压器可根据具体电路的输入输出电压需求，调整绕组匝数比、线径规格，适配不同的输入电压等级与输出电流要求，磁芯的有效截面积、饱和磁通密度参数匹配小功率开关电源的工作频率范围，在常规几十kHz的开关频率下可保持较低的磁芯损耗，提升电源整体转换效率。整体结构没有多余的复杂异形结构，所有零部件均为电子变压器行业通用的标准件规格，开模成本低、量产组装工艺成熟，适合批量生产应用，结构设计上充分考虑了量产组装的工艺性，磁芯装配、绕线、浸漆、引脚切脚等工序都可适配常规变压器生产设备，无需定制特殊工装即可完成全流程生产。
