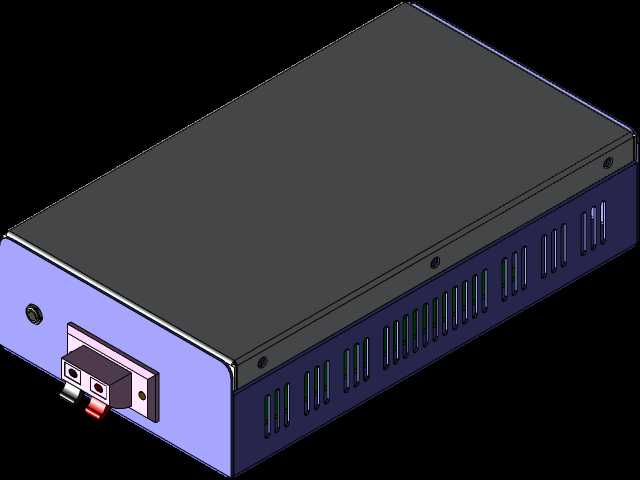

桌面式开关电源外壳结构三维设计

　　这款桌面式开关电源的壳体结构设计，核心面向小功率工业电子设备、桌面型通讯终端、嵌入式工控模块的直流供电场景，在结构设计阶段优先平衡了散热效率、安装兼容性与电磁屏蔽性能，适配多数100W以内AC-DC转换电路的装配需求。从实际应用场景来看，这类电源常被布置在设备机柜层板、桌面操作台下方、工控机箱侧边等位置，既可以独立作为外置供电单元使用，也可以通过侧边固定孔集成到小型设备的内部舱室中，适配实验室测试台、小型自动化控制终端、网络交换模块等多种场景的供电需求，不需要额外定制安装支架就能完成快速部署。

　　设计过程中首先确定了壳体的长宽高安装边界，整体采用扁平长方体构型，厚度控制在40mm以内，长度控制在200mm区间，宽度控制在120mm区间，这个尺寸区间既能够容纳常规的EMI滤波电路、整流桥、高频变压器、输出滤波电容等核心元器件，也不会占用过多的安装空间，扁平结构也能更好地贴合安装面，降低设备整体的重心，减少外接电源线拉扯带来的移位风险。壳体主体采用上下扣合的拼接结构，上盖为平整的金属冲压盖板，下壳体为拉伸成型的围框结构，拼接处设计有连续的折弯搭接边，不需要额外增加导电泡棉就能实现连续的电磁屏蔽通路，能够有效抑制内部高频开关电路产生的电磁辐射外泄，同时也能阻挡外界的电磁干扰影响电源内部电路的工作稳定性。

　　散热结构的设计充分考虑了小功率电源的发热特性，没有采用额外的散热风扇，依靠壳体两侧的阵列式通风槽实现自然对流散热，通风槽采用向内折弯的百叶窗结构，开槽方向顺着空气自然对流的走向布置，既能够保证空气流通的有效截面积，也能避免外界的水滴、灰尘直接落入壳体内部，防护等级可以达到IP30级别，满足常规室内工业场景的使用要求。通风槽的开孔位置避开了内部电路板上的高压元器件区域，防止异物触碰高压部分引发安全隐患，同时开孔边缘做了卷边处理，避免装配过程中划伤操作人员的手部或者损坏导线绝缘层。

　　输入接口端的结构设计做了针对性的限位强化，交流输入插座采用嵌入式安装结构，插座周边的壳体做了局部加厚的加强筋，能够承受频繁插拔电源线带来的冲击力，不会因为长期插拔导致插座松动、移位。输入插座旁设置了独立的电源开关与工作状态指示灯安装位，开关的按压行程与壳体表面齐平，避免运输或者使用过程中被误触，指示灯的导光孔做了遮光处理，光线只会从正面透出，不会在壳体内部产生漫反射影响其他元器件。输出端的接线区域预留了多规格直流输出接口的安装空间，可以根据实际使用需求配置不同规格的DC插座、接线端子或者航空插头，接口周边的壳体预留了足够的操作空间，方便用户插拔输出线缆，不会出现手指被壳体边缘卡住的情况。

　　壳体的固定结构设计兼顾了多种安装方式的需求，底部设计有四个嵌入式的橡胶脚垫安装位，作为桌面放置使用时可以粘贴防滑橡胶垫，增加与安装面的摩擦力，同时隔绝壳体与安装面之间的振动传递；壳体的侧边与底部同时预留了M3规格的固定螺丝孔，既可以采用侧向挂装的方式固定在机柜立柱上，也可以采用底部螺丝锁付的方式固定在设备安装板上，固定孔的位置做了沉头设计，螺丝锁付后不会突出壳体表面，避免刮伤安装面或者其他线缆。上下壳体的连接采用隐藏式螺丝固定，螺丝孔布置在壳体底部的脚垫安装位内侧，既保证了壳体外观的整体性，也能避免无关人员随意拆开壳体触碰内部高压元器件，提升使用过程中的安全性。

　　在细节结构处理上，壳体内部设计了多个电路板安装柱，安装柱的高度经过精确计算，保证电路板装配后与上下壳体之间保留足够的安全爬电距离，高压区域与低压区域的安装柱做了区分设计，避免电路板装配时出现错位。壳体内部的边角位置做了圆弧过渡处理，没有尖锐的冲压毛刺，所有的折弯边都做了去毛刺处理，避免装配过程中损伤导线的绝缘层。壳体的表面采用哑光喷塑处理，既能够提升金属壳体的耐腐蚀性能，也能避免光线反射造成的视觉干扰，适合在工业操作台、机房等场景长期使用。
