星型径向活塞发动机核心传动组件结构

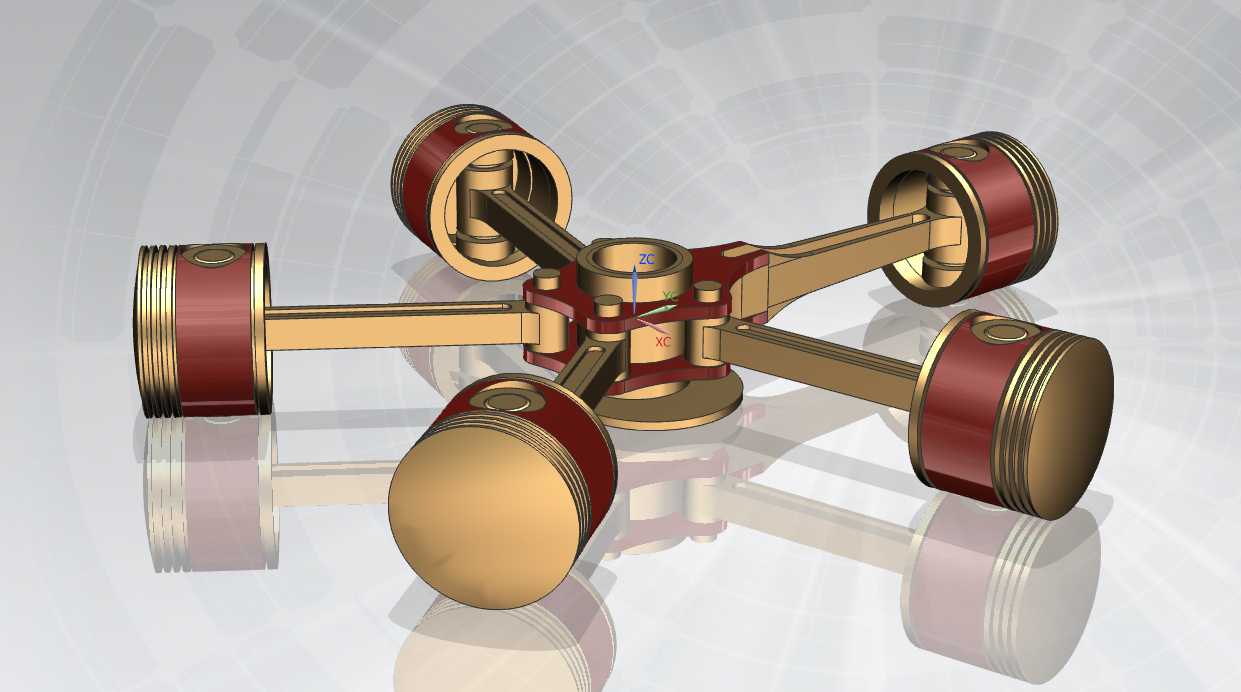

　　在轻型通航动力、小型应急发电机组、早期航空活塞动力以及部分特种作业动力设备的应用场景中，径向布置的活塞发动机凭借结构紧凑、单位功率重量比低、风冷适配性强的特点，始终占据着特定的应用份额。这套径向引擎核心组件的三维结构，完整还原了这类动力装置的核心运动逻辑，所有部件的配合关系完全按照实际工程装配约束搭建，可直接用于结构原理演示、运动仿真验证以及配套部件的二次开发设计。

　　从实际用途来看，这套组件是径向发动机实现热能向机械能转换的核心载体，五个活塞沿曲轴中心呈放射状均匀分布，相比直列或者V型布置的同排量活塞结构，径向布局能够让曲轴的受力更加均匀，每一个活塞的做功冲程都能沿圆周方向均匀错开，大幅降低曲轴运转过程中的不平衡惯性力，不需要额外加装体积较大的平衡轴结构，就能实现较高的运转平顺性，这也是早年航空活塞发动机大量采用该结构的核心原因——在轻量化的前提下，能够输出足够稳定的动力，且风冷条件下每个气缸都能获得均等的迎风散热面积，不会出现局部气缸过热的问题。

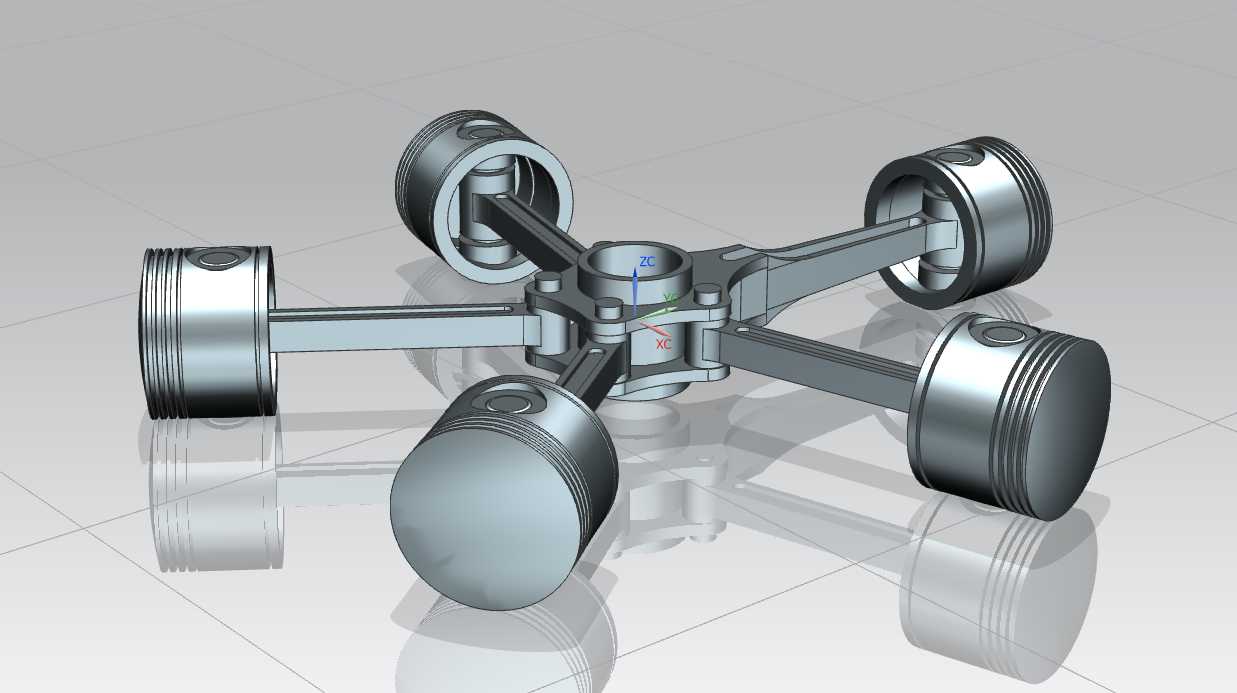

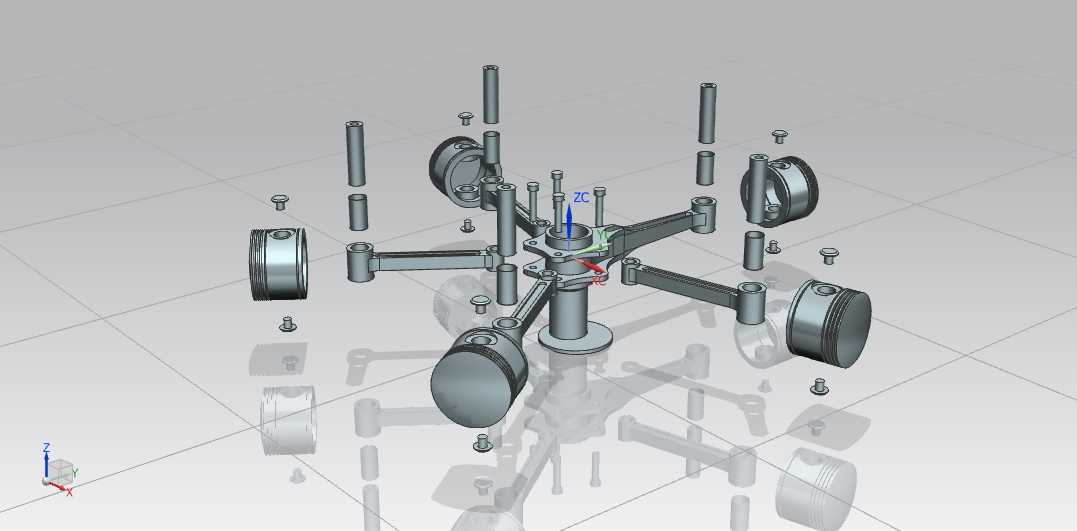

　　在功能特性层面，这套模型完整还原了活塞、连杆、曲柄销、曲轴主轴颈、活塞环槽的全部配合细节：每个活塞的裙部都设计有适配侧向力的承压面，活塞头部的环槽结构完全按照实际密封需求预留了气环与油环的安装位置，连杆采用了分叉式的配合结构，五个连杆共同铰接在同一个曲柄销上，当任意一个活塞处于做功行程向下运动时，会通过连杆推动曲柄销带动曲轴转动，同时其余活塞会分别处于进气、压缩、排气的对应行程，整个运动过程没有干涉，所有运动副的间隙都按照实际工程公差预留，既能够保证运动的灵活性，也不会出现过大的旷量影响动力输出效率。

　　从设计思路的角度出发，这套结构在建模时优先保证了运动逻辑的准确性，所有部件的尺寸比例都参考了实际小排量径向发动机的参数设定：活塞的行程与缸径比例控制在1.1:1的合理区间，既能够保证足够的扭矩输出特性，也不会因为连杆摆角过大导致活塞侧压力过高加剧磨损；曲柄的回转半径与连杆长度的比值设置为0.22，这个数值能够在保证结构紧凑的前提下，尽可能降低活塞对气缸壁的侧向压力，延长气缸与活塞裙部的使用寿命；五个气缸沿圆周方向的夹角严格控制在72度，保证每72度曲轴转角就有一个气缸进入做功行程，动力输出的连续性远优于同缸数的直列发动机。

　　关于外形尺寸与安装边界，这套核心组件的最大外轮廓尺寸由活塞的运动外止点决定，五个活塞处于外止点时，整体外轮廓呈正圆形，径向最大尺寸相对于曲轴中心的距离是固定值，在配套设计发动机壳体、散热鳍片以及安装支架时，只需要以曲轴中心为基准，预留出活塞运动的最大径向空间，再叠加活塞与气缸壁的配合厚度、气缸外壁的散热结构厚度即可确定整机的径向安装尺寸；轴向方向上，组件的总宽度由曲柄的厚度、连杆的轴向排布宽度以及活塞的轴向长度共同决定，因为所有连杆都集中在同一个曲柄销位置，轴向尺寸相比多缸直列发动机要小很多，非常适合对轴向安装空间有严格限制的应用场景，比如轻型无人机的前置动力、小型便携发电机组的动力单元等。

　　在实际的工程应用中，这类径向结构的组件除了用于传统内燃机之外，也可以经过改装作为径向柱塞泵、径向柱塞液压马达的核心结构参考，只需要将活塞的做功驱动方式改为流体压力驱动，就能实现旋转动力的输出，或者反过来通过曲轴旋转带动活塞往复运动实现流体的加压输送，结构的通用性很强。建模过程中所有的配合面都做了符合工程实际的简化处理，没有多余的装饰性结构，所有倒角、圆角的设置都完全匹配实际机加工工艺要求，比如活塞裙部的下边缘做了0.5mm的倒角，避免装配过程中刮伤气缸内壁；曲柄销与连杆大头的配合位置做了润滑油道的预留结构，能够保证运转过程中压力润滑油可以到达摩擦副表面，降低运转磨损。
