多工位级进冲裁落料冲压工装结构

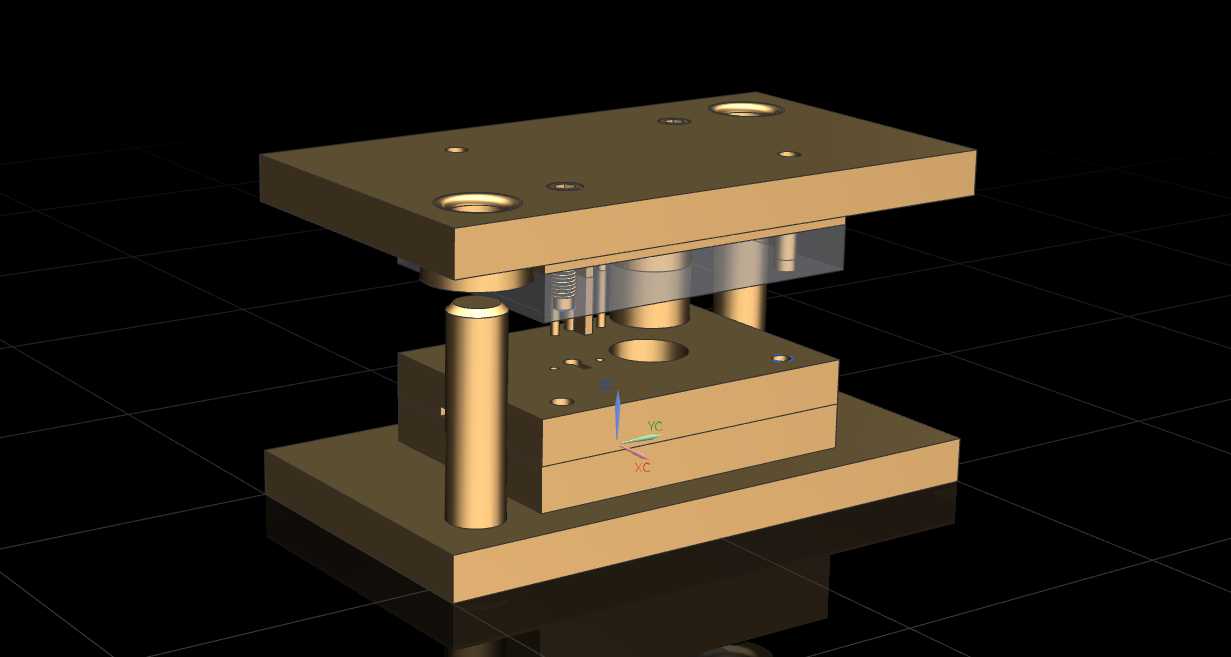

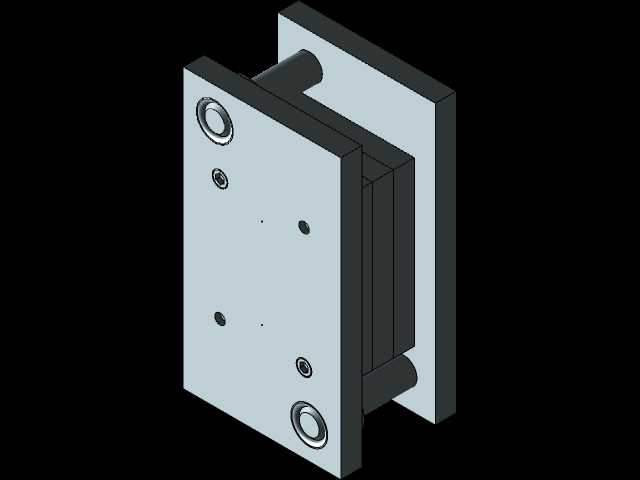

这套级进冲压工装结构，是面向五金零部件批量连续冲压生产场景设计的核心工艺装备，主要应用于电子接插件、小型家电五金件、汽车精密小冲压件的规模化生产环节，可在单次冲压行程内同步完成冲孔、落料两道核心冲压工序，替代传统单工序模需要多台设备、多次定位装夹的生产模式，大幅提升小尺寸精密五金件的生产效率与加工一致性。从实际生产用途来看，该工装适配常规开式机械压力机的安装接口，可直接安装在普通冲压设备上完成连续送料冲压作业，生产过程中配合卷料自动送料架即可实现无人化连续生产，单工位生产节拍可达每分钟数十次，尤其适合厚度0.1-2mm的冷轧钢板、不锈钢板、铜合金薄板的冲压加工，加工出的零件孔位精度可达IT7级，落料断面毛刺高度控制在0.05mm以内，完全满足精密五金件的装配要求。在功能特性设计上，该工装采用标准后侧导柱模架结构，上下模座通过高精度导柱导套实现合模导向，导向间隙控制在0.01mm以内，可有效抵消冲压过程中的侧向力，避免凸凹模出现啃模损伤；内部集成的冲孔凸模采用快换式结构设计，当冲头出现磨损崩刃时，无需拆解整套模具即可完成冲头更换，大幅降低设备停机维护时间；落料凹模采用镶拼式结构，刃口局部磨损后仅需更换对应镶块即可，无需整体报废凹模，有效降低模具长期使用的维护成本。设计思路上，整套工装遵循冲压模具设计的等强度原则，上下模座采用45号钢调质处理，保证足够的刚性与抗冲击性能，凸模与凹模刃口部分采用Cr12MoV合金工具钢淬火处理，硬度达到HRC58-62，具备优异的耐磨性与抗崩刃性能；模架内部设置有弹性卸料结构，冲压完成后可通过弹性元件的弹力将箍在凸模上的板料及时卸下，避免板料随凸模上行造成带料问题，同时在落料工位设置有顶料结构，可将卡在凹模内的成品零件及时顶出，配合压缩空气吹扫即可实现零件的自动收集，无需人工手动取件。在安装边界与外形尺寸上，这套工装的上下模座安装孔位完全适配常规16吨-63吨开式压力机的滑块与工作台安装尺寸，模座总闭合高度可根据适配压力机的参数进行调整，模架整体长宽尺寸控制在小型压力机工作台的允许安装范围内，无需对现有冲压设备进行改造即可直接安装使用；导柱的伸出长度经过精准计算，合模过程中导柱先进入导套实现导向之后，凸模才会接触板料开始冲压，从结构上避免了合模过程中凸凹模的碰撞风险，同时模架的限位柱结构可精准控制合模深度，避免凸模进入凹模过深造成刃口异常磨损，有效延长模具的整体使用寿命。
