民用航空大涵道比涡轮风扇发动机结构

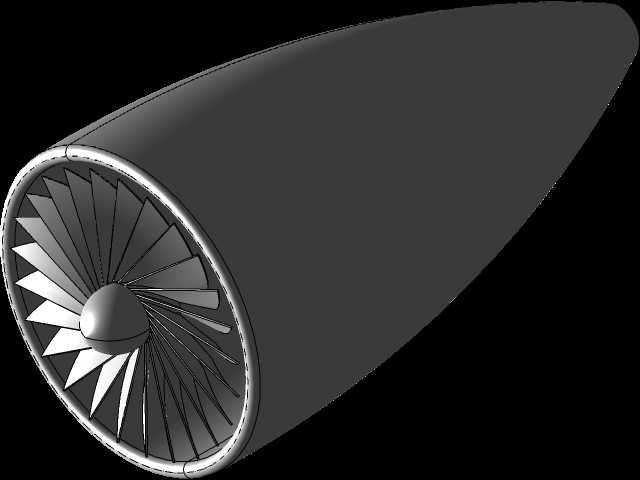

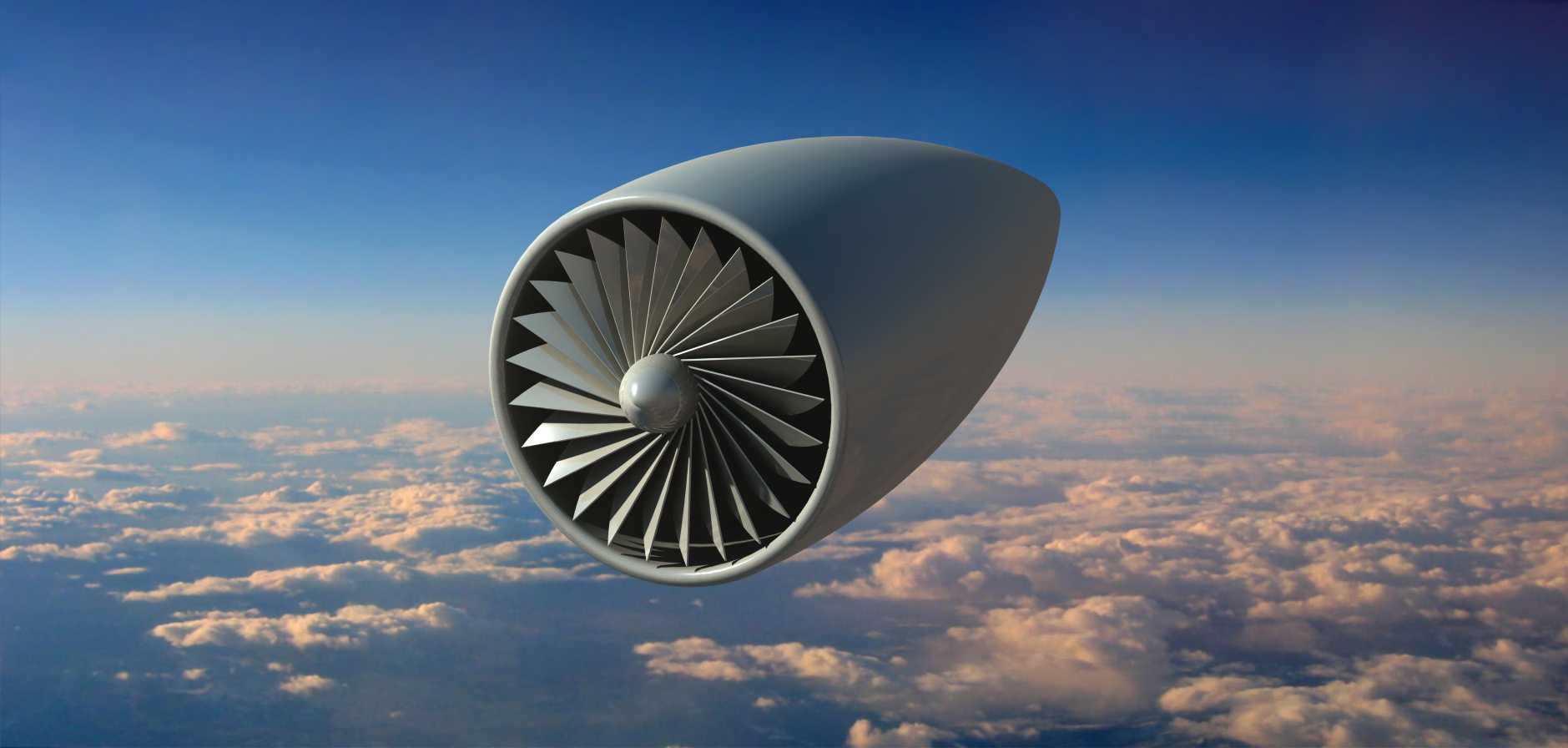

　　在民用干线、支线航空器的动力系统选型中，大涵道比涡轮风扇发动机是当前窄体机、宽体机的主流配置，该三维结构完整还原了进气整流罩、一级风扇转子、机匣包容段的核心外部轮廓与装配关系，可用于航空类教学演示、动力系统原理展示、航空类文创产品结构参考等场景。从实际工况适配角度看，该结构的进气整流罩采用流线型旋成体设计，曲面曲率沿轴向连续过渡，能够在高亚音速巡航状态下理顺进气气流，降低进气道入口处的气流分离损失，避免风扇叶片前缘出现不均匀来流引发的振动疲劳问题；整流罩与风扇转子的同轴度公差在建模时按照航空动力装配标准预留了合理间隙，可模拟实际装配中整流罩与转子的对接定位关系，不会出现运动干涉问题。风扇转子部分采用宽弦叶片布局，每片叶片的叶型沿展向做了扭转变设计，从叶根到叶尖的安装角连续变化，匹配不同半径处的圆周速度差，保证风扇出口处的气流压力沿径向分布均匀，提升外涵道的气流推进效率；叶片与轮盘的连接结构在模型中做了简化还原，可直观展示叶片榫头与轮盘榫槽的配合位置，方便理解风扇转子的传力路径——叶片承受的气动载荷通过榫连接结构传递到轮盘，再由轮盘传递到低压转子轴，最终带动低压压气机与低压涡轮同步转动。

　　机匣部分的包容结构在模型中体现为环形薄壁壳体，包裹住整个风扇转子段，实际工程中该段机匣采用高强度复合材料或金属结构设计，能够在风扇叶片出现断裂失效时将碎片包容在机匣内部，避免碎片击穿机体引发次生故障，建模时机匣内壁与风扇叶尖的间隙按照实际冷态装配间隙设置，还原了叶尖间隙控制的设计思路，既避免运转时叶尖与机匣刮碰，又尽可能减小间隙降低气流泄漏损失。从安装边界来看，该模型还原的发动机前端进气段，可匹配常见翼下吊装、尾吊式发动机的安装接口位置，进气整流罩前端的轮廓尺寸符合窄体客机单台发动机的进气口直径范围，机匣外壁的安装边位置预留了标准的螺栓孔位示意，可对接发动机吊挂的安装结构，模拟发动机与机翼/机身的装配关系。

　　在结构设计逻辑上，该模型没有做过度的细节简化，既保留了核心气动外形的关键特征，又没有冗余的内部管路、附件机匣等细碎结构，适合用于航空动力入门教学、三维建模曲面练习、航空类展示场景的模型搭建；风扇叶片的数量、排布角度参考了现役主流单通道客机的动力配置，叶片前缘的圆弧过渡、叶身的厚度变化都符合实际叶型的设计规律，不会出现违背气动原理的结构硬伤。对于三维建模从业者而言，该模型的曲面构建思路可作为复杂流线型产品建模的参考，进气整流罩的多截面曲面搭建、风扇叶片的扭转曲面生成、环形机匣的回转体建模方法，都具备实际练习价值；对于航空相关的教学场景，该模型可直观展示涡扇发动机进气段的核心组成，帮助初学者理解进气整流、风扇增压、机匣包容的基础原理，不需要拆解复杂的核心机内部结构就能建立对民航发动机外部轮廓与前端核心部件的认知。

　　在实际工程应用中，这类前端结构的设计直接影响发动机的进气效率、噪声水平与运行安全性，流线型整流罩的曲面光顺度需要满足G2连续要求，才能保证气流沿表面平滑流动，降低摩擦阻力与气动噪声；风扇叶片的叶型设计需要兼顾气动效率与结构强度，宽弦叶片的设计还能提升抗外物撞击的能力，减少鸟击等外来物损伤带来的失效风险，模型中还原的宽弦叶片布局，正是当前民航涡扇发动机的主流设计方向，相比早期的窄弦带凸肩叶片，结构重量更低、效率更高，维护成本也更具优势。
