法兰连接杠杆操作碳钢球阀三维设计

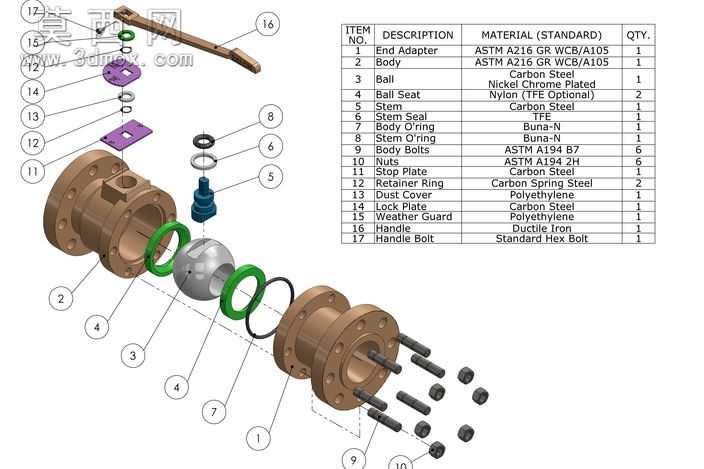

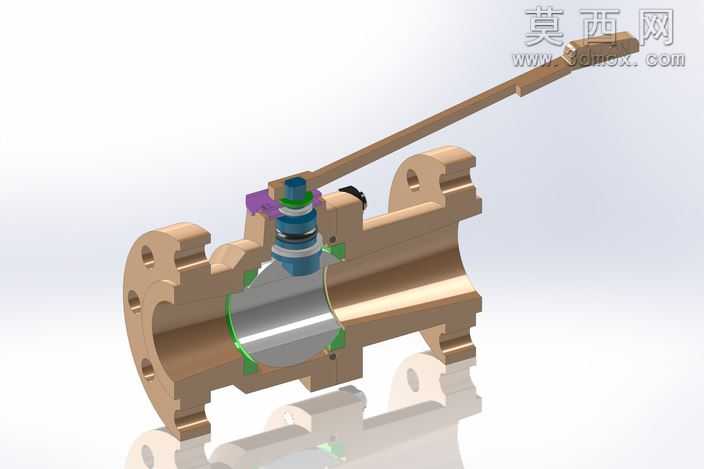

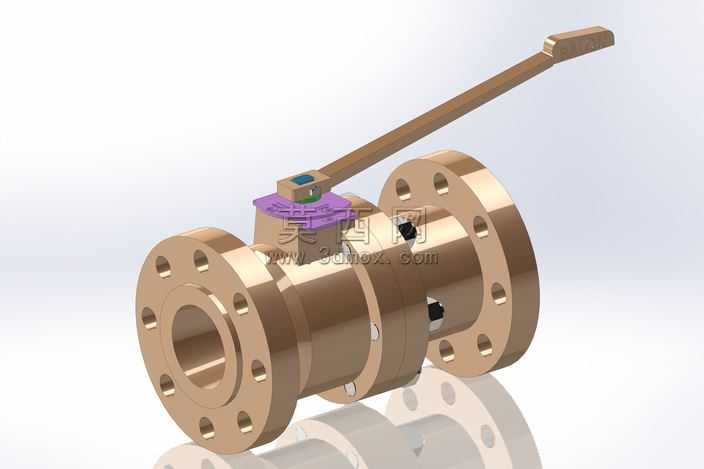

本作品为法兰连接式杠杆操作碳钢球阀的三维数字化设计成果，建模过程严格遵循ANSI 600压力等级（1480 PSI WP）的工业标准参数，依托三维建模软件完成全结构1:1比例的精准复刻。建模阶段首先梳理球阀的核心组成逻辑，将整体结构拆分为左右法兰阀体、球体启闭件、阀杆传动组件、杠杆操作手柄、密封副组件、紧固件组六大模块，通过参数化草图绘制各零件的截面轮廓，对法兰端的螺栓孔采用圆周阵列特征实现均匀排布，严格匹配对应压力等级的法兰孔位尺寸、孔径与孔距公差，保证模型可直接对接同规格管道法兰的装配校验。针对阀体流道部分，采用回转特征构建等径通腔结构，保证介质流通截面无突变，符合球阀低流阻的设计特性；球体启闭件建模时精准加工通孔流道，同时匹配阀杆的传动卡槽结构，保证阀杆转动时可同步带动球体完成90度启闭动作。材质与渲染阶段，为阀体、法兰、操作手柄赋予碳钢金属材质，调整金属粗糙度参数还原锻压碳钢的哑光金属质感，密封部位赋予对应非金属密封材质的色彩与质感区分，紧固件采用标准件材质参数，通过环境光遮蔽、全局光照渲染效果，清晰呈现各零件的装配层次与结构细节，手柄处的防滑纹理、法兰端面的密封水线、阀体上的标识凹槽等细节特征均做精细化还原。结构设计上采用Multi-Seal多席位密封结构，搭配NACE标准适配的316不锈钢球茎组件，集成消防工况适配的安全设计结构，锁紧装置采用标准化快调结构，搭配维护自由密封结构，可在不拆解整体阀体的情况下完成密封件的更换维护。建模过程中对各装配零件添加同轴度、面贴合等装配约束，完成干涉检查验证，保证各活动部件的运动行程无卡滞，杠杆手柄的操作力矩传递路径符合机械设计逻辑，整体模型完整还原了该款球阀的工业设计细节与装配关系，可用于产品展示、装配教学、工况模拟等多场景应用。
