壁挂式带观察窗配电箱体结构设计

　　在工业配电、楼宇电气配套、实训教学配电场景中，这类壁挂式配电箱体是末端配电回路整合的核心载体，主要承担回路分断、元件防护、操作隔离的实际作用，区别于落地式大容量柜型，这款箱体更适合小空间、壁挂安装的末端配电点位使用，比如车间柱面安装、墙面嵌入式配套、教学实训台的供电分线单元，都能适配这类尺寸的柜体结构。

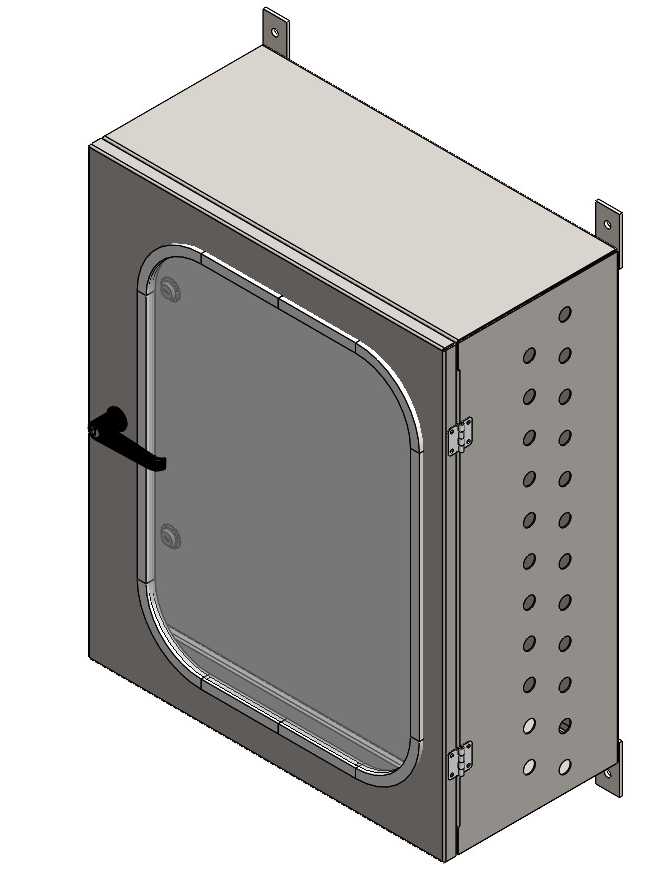

　　从实际安装边界来看，这款箱体的外形尺寸为750mm×600mm×250mm，深度方向仅250mm，属于薄型壁挂柜体，不会过多占用安装面外侧的操作空间，适合安装在走廊墙面、设备侧方立柱、实训工位侧墙这类纵深有限的位置。柜体背部预留了四个带安装孔的固定挂耳，挂耳向外伸出柜体侧板，安装时可以先在墙面或安装架上固定膨胀螺栓或安装螺丝，再将柜体挂装到位，不需要在柜体背部预留操作空间，安装作业的容错空间更大，后期拆卸维护也不需要挪动周边相邻设备。

　　结构设计上，柜体采用分体式钣金拼合结构，主体框架由侧板、背板、顶板、底板焊接或螺栓拼接成型，侧板上排布了多组标准化的进出线孔位，分为上下两列排布，上部孔位用于进线电缆接入，下部孔位用于出线回路引出，不同孔径的预留孔可以适配不同线径的动力电缆、控制线缆，施工时可以根据实际走线需求敲落对应孔位的封堵片，不需要现场额外开孔，减少现场施工的钣金加工工作量。柜门部分采用单开门结构，门体与柜体之间通过两组隐藏式合页连接，合页安装在柜体右侧的拼接边上，门体开合角度可以达到120度以上，方便内部元件安装与后期检修操作，不会因为开门角度过小遮挡柜内操作空间。门体上设置了大尺寸的圆角矩形观察窗，观察窗采用透明阻燃材质镶嵌在门体的翻边结构内，不需要打开柜门就可以直接观察柜内断路器、指示灯、仪表的工作状态，日常巡检时不用频繁开柜，既提升了巡检效率，也减少了开门带来的触电风险。观察窗下方设置了外置式旋转门锁，锁具采用黑色绝缘手柄，操作时不需要额外工具，旋转手柄即可完成柜门的开启与锁闭，锁闭后门体与柜体边框之间有密封压边，可以阻挡日常的灰尘、飞溅水滴进入柜内，适配普通工业环境、室内教学环境的防护需求。

　　从功能特性来看，这款柜体的内部预留了充足的元件安装空间，250mm的深度可以容纳常规的微型断路器、漏电保护器、小型接线端子排、电流互感器这类末端配电常用元件，柜内可以根据需求加装横向安装梁或者导轨，元件排布可以按照上进下出的常规配电走线逻辑布置，进线端子排在柜体上部，出线回路在下部排布，走线时可以沿着柜体内侧的走线槽固定线缆，避免线缆杂乱干扰元件操作。柜体的金属外壳整体做了接地处理，柜门与柜体之间预留了接地连接片的安装位置，可以保证门体与主柜体等电位，避免静电积累或者漏电时门体带电，提升操作安全性。

　　在设计思路上，这款柜体没有采用复杂的异形结构，所有钣金折弯边都做了圆角处理，避免加工、安装、使用过程中锋利的钣金边划伤操作人员，所有外露的紧固件都采用防锈材质，适合长期在室内环境使用。薄型化的尺寸设计既保证了内部元件的安装空间，又尽可能压缩了柜体的外凸尺寸，避免在通行空间内形成磕碰隐患，挂耳式的安装结构也适配多种安装基面，不管是混凝土墙面、钢结构立柱、还是木质实训台架，都可以通过对应的紧固件完成固定。观察窗的设计兼顾了防护与观察需求，相比全封闭柜门，日常运维的便利性大幅提升，相比全透明门体，又保留了足够的结构强度，避免外力冲击损坏门体。这类柜体在教学场景中使用时，还可以在观察窗内侧粘贴回路标识标签，透过观察窗就能清晰看到每个回路的对应负载，方便实训教学中的回路讲解与操作演示，不需要打开柜门就能让学员清晰看到柜内的元件排布与状态指示，提升教学过程的安全性。
