工业现场执行器集成控制柜体结构设计

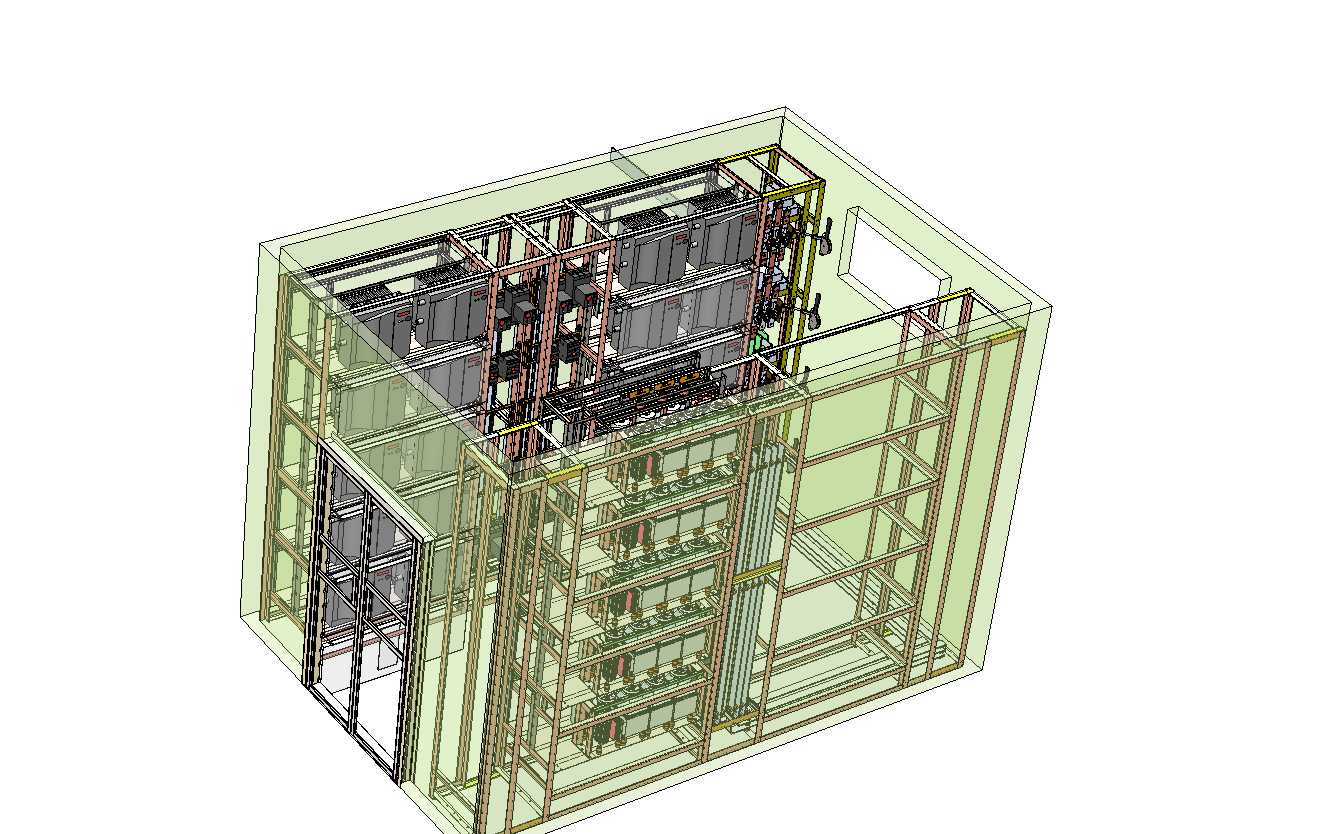

　　内部框架做了分层分区设计，上层区域预留自动开关、隔离开关的安装位，这类主回路通断元件布置在柜体上部，既符合现场操作人员站立操作的人机工程高度，也能避免下部区域积灰、凝露对主开关触点的影响；中层区域集中布置电流控制装置，所有该类元件的进出线端统一通过铜质母线连接，母线排布沿柜体竖向型材走线，通过绝缘固定件与框架保持安全爬电距离，不同相序的母线之间设置绝缘隔板，避免大电流工况下的相间击穿风险。设计过程中针对直流供电的特殊需求，专门规划了二极管电桥的安装区域，该模块紧邻电流控制装置布置，缩短了大电流回路的走线长度，降低线路压降带来的供电损耗，同时模块周边预留了足够的散热间隙，避免长期恒流输出工况下热量累积影响元件寿命。在流程工业的转出工段现场，执行器的动力供给与通断控制需要独立的集成式柜体承载各类电气元件，避免现场粉尘、潮气对核心配电与控制部件的侵蚀，同时满足工段内多台执行器的集中供电、保护与电流调节需求，这套柜体结构正是针对该场景完成的三维设计。从结构布局来看，柜体采用型材拼接的框架式承载结构，外层覆盖半透明防护面板，既可以直观观察内部元件的排布与接线走向，也能在日常巡检时快速发现元件松动、接线脱落等显性故障，无需频繁拆卸面板影响生产节奏。

　　柜体侧面预留了进出线开孔，开孔位置对应内部母线的走线层，现场布线时可以直接通过穿线格兰头接入外部电缆，无需在柜内额外做长距离弯折，减少接线工作量的同时也避免了电缆过度弯折带来的线芯损伤。柜体的安装边界充分考虑了转出单元的现场空间，整体外形尺寸适配工段现有设备的间隙，底部设置了与现场预埋槽钢匹配的安装固定孔，安装时无需额外做基础改造，直接通过螺栓固定即可完成柜体就位；柜门采用带密封胶条的铰链式结构，关闭后可以达到现场要求的防护等级，柜门与柜体框架之间设置了接地跨接线，避免柜门带电带来的操作安全隐患。

　　内部元件的安装导轨全部采用标准DIN导轨设计，不同规格的断路器、开关元件可以直接卡装在导轨上，后期维护更换元件时无需重新打孔固定，仅需松开卡件即可完成元件拆装，大幅缩短故障停机后的维修时间。母线的连接部位全部做了镀锡处理，降低接触电阻，大电流回路的连接点预留了温度传感器的安装位，后期可以接入现场监控系统，实时监测连接点的温升情况，提前预判接触不良带来的故障风险。柜体上部预留了小型观察窗，对应主开关的操作手柄位置，日常巡检时不用打开柜门就能确认主开关的分合状态，遇到紧急停机情况时，也可以直接通过观察窗旁的操作手柄快速切断主回路电源，缩短应急响应时间。

　　柜内的走线槽沿框架内侧布置，强电回路与控制回路的走线槽做了物理分隔，避免强电对控制信号产生电磁干扰，所有走线槽的盖板采用快拆式设计，后期新增控制线路时可以快速打开盖板完成布线，不用整体拆卸走线槽。考虑到现场可能存在的振动工况，所有元件的固定部位都加装了防松垫片，母线的固定螺栓采用力矩扳手按照对应规格的拧紧力矩紧固，避免长期振动导致螺栓松动引发的接触不良问题。柜体的接地母排沿底部框架通长布置，所有金属框架、元件金属外壳、电缆屏蔽层都可以就近接入接地母排，保证整个柜体的接地连续性，满足电气安全规范的要求。
