封闭式壁挂安装电气防护壳体结构

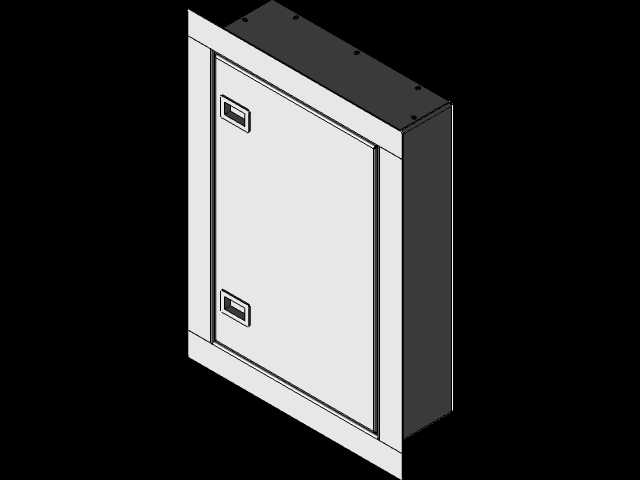

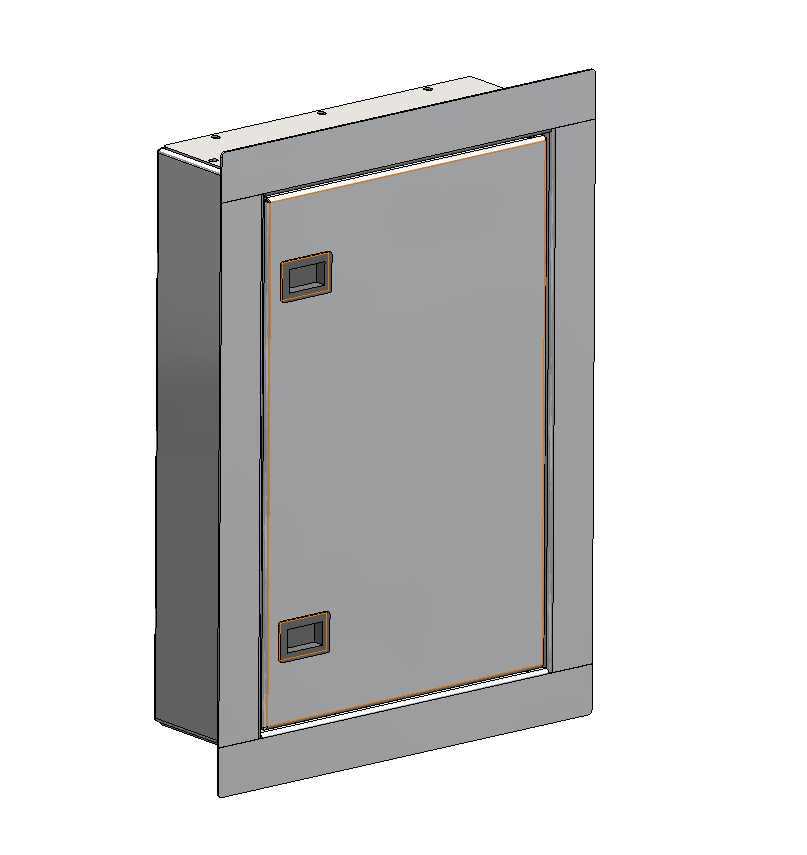

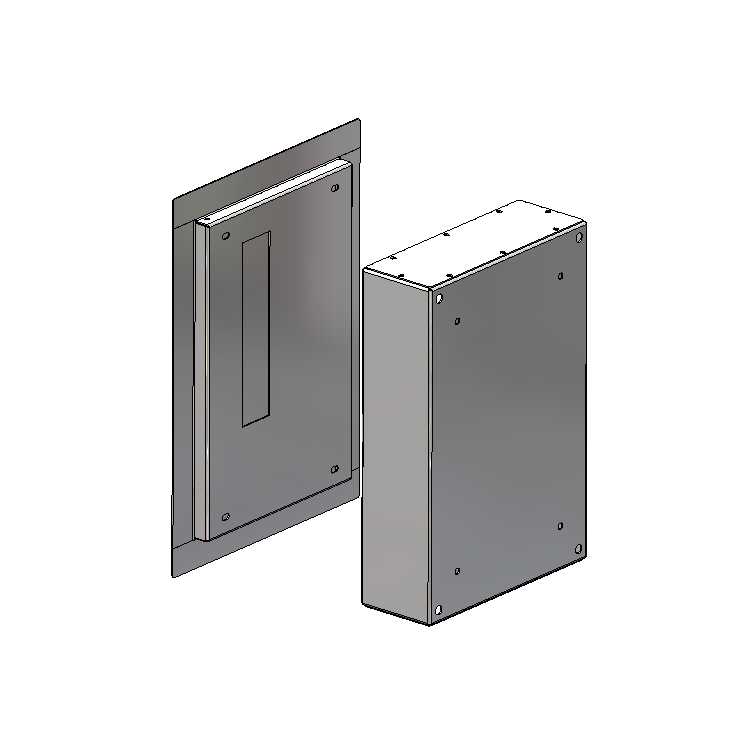

　　这款封闭式壁挂安装的电气防护壳体，主要面向工业现场低压配电、小型控制回路集成、终端信号转换模块的安装防护场景，常见于车间立柱侧装、设备旁就近壁挂、厂房墙面嵌入式安装这类需要就近布置电气单元的工况，能为内部安装的断路器、端子排、小型变压器、信号隔离模块等元器件提供稳定的物理防护与密闭安装空间。从实际使用需求出发，这类壳体的设计首先要兼顾现场安装的边界限制，450mm×320mm×100mm的外形尺寸，刚好适配常规墙面预留的小型电气箱安装位，100mm的进深既可以容纳常规厚度的导轨安装元器件，也不会因为壳体过深突出墙面过多，影响车间通道通行或者设备操作空间，外沿带翻边的安装法兰结构，能在嵌入式安装时贴合墙面或安装孔位边缘，遮挡安装缝隙，避免灰尘、溅水从安装接缝处进入壳体内部。壳体采用1.5mm厚度的冷轧钢板作为基材，板材厚度的选择经过实际工况验证，既不会因为板材过薄导致焊接、折弯后壳体变形，在壁挂安装后出现门板贴合不严的问题，也不会因为板材过厚增加整体重量，给单人壁挂安装带来额外负担。表面采用环氧粉末喷涂处理，涂层颜色选用RAL7035工业灰，这种涂层的附着力强，耐常规车间环境中的油污、粉尘腐蚀，同时哑光的灰色表面不会在车间照明下产生反光，避免干扰操作人员观察壳体上的标识或者门板上的按钮状态。

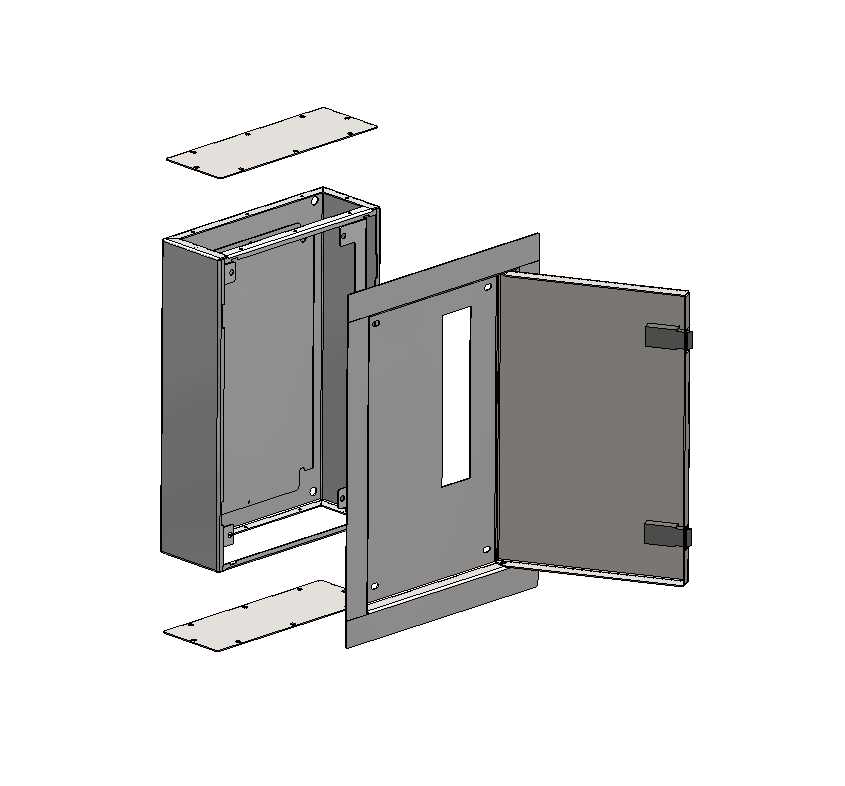

　　门板与箱体主体的连接采用内嵌式铰链结构，从外部看不到外露的铰链部件，既提升了壳体整体的密闭性，也能避免无关人员随意撬动铰链破坏壳体结构，门板上配置的两处嵌入式锁扣，关闭后能让门板四周的密封胶条均匀受压，达到IP54左右的防护等级，能够阻挡车间内的飞溅水滴、直径1mm以上的固体异物进入壳体内部，适配多数常规工业车间的室内安装环境。在内部安装结构的设计上，壳体内腔预留了标准DIN导轨的安装孔位，同时也预留了安装板固定的螺柱位置，用户可以根据内部元器件的安装需求，选择直接卡装导轨式元器件，或者加装镀锌安装板固定非导轨安装的模块，不用额外在壳体上钻孔攻丝，减少现场安装的加工工作量。

　　壳体顶部和底部的预留敲落孔位置，经过走线空间校核，能够容纳多根16mm以下的电缆穿入，敲落孔的边缘做了钝化处理，穿线时不会划伤电缆外层绝缘皮，避免接线后出现绝缘破损的安全隐患。从结构强度设计来看，箱体折弯处采用一体折弯成型工艺，折弯圆角控制在1倍板材厚度，既保证折弯处的结构强度，也不会因为折弯圆角过大导致壳体拼接缝隙过宽，焊接位置集中在箱体四角的内部拼接处，外部看不到明显的焊疤，焊接后经过打磨整平再做表面喷涂，整体外观平整，没有明显的凸起或凹陷。

　　门板内侧四周粘贴的连续发泡密封胶条，在锁扣扣紧时能产生20%左右的压缩量，长期使用不会因为胶条老化失去弹性导致防护等级下降，两处锁扣的位置分别布置在门板靠近开合侧的上下位置，扣合后能让门板上下两端的受力均匀，不会出现门板中部翘缝的问题。在实际选型应用中，这类尺寸的封闭式壁挂壳体，多用于单台小型设备的就近控制箱，或者车间局部区域的照明配电、小型电源转换模块的防护外壳，相比更大尺寸的落地柜，壁挂式的安装方式不占用地面空间，安装位置灵活，可以根据现场布线需求选择1.2米到1.5米的安装高度，方便操作人员开启门板进行接线、检修操作，同时封闭式的结构也能避免车间内的金属碎屑、粉尘堆积在内部元器件上，降低元器件因为积尘导致的接触不良、散热受阻等故障概率。设计过程中也充分考虑了加工工艺的可行性，所有折弯尺寸都符合常规钣金折弯设备的加工范围，不需要特殊的定制模具就能完成加工，喷涂过程中所有外露面都能均匀覆盖涂层，不存在喷涂死角，锁扣和铰链都采用行业通用的标准件，后期如果出现配件损坏，可以直接采购同规格标准件更换，不用专门定制配件，降低后期维护的成本。
