小型双节万向旋转耦合联轴器结构

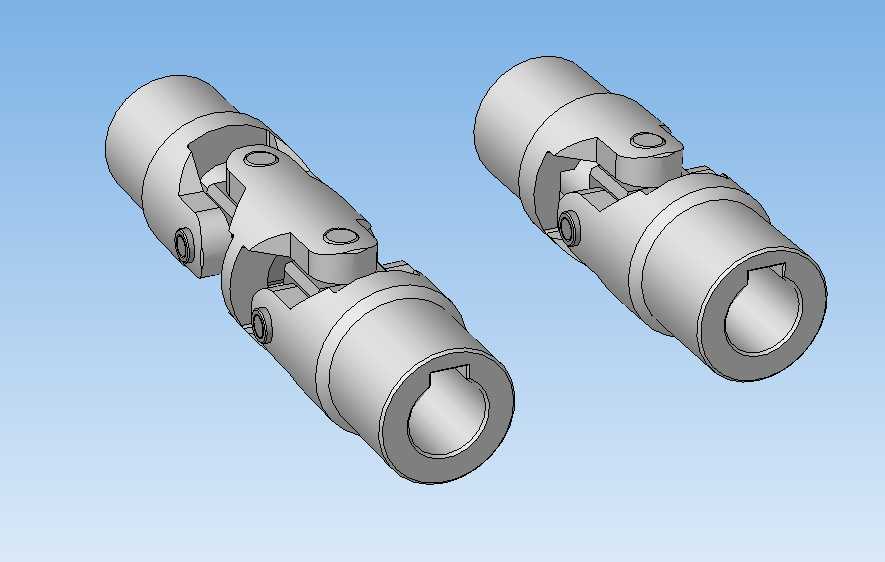

　　在轻工输送、小型自动化装配线、精密测试转台这类存在两轴轴线偏斜的传动场景中，普通刚性联轴器无法补偿安装误差或运行中的轴系窜动，这类小型旋转耦合联轴器的应用就十分普遍。它的核心功能是在输入轴与输出轴存在角向偏移、径向错位的工况下，稳定传递旋转扭矩，避免轴系因别劲产生额外弯曲载荷，延长轴承、轴类零件的使用寿命。从结构设计来看，这款联轴器采用双十字万向节的串联结构，相比单节万向节，双节结构可以在更大的轴间夹角下保证输入输出端的转速同步，减少单节万向节传动时存在的转速波动问题，尤其适合对传动平稳性有一定要求的中低转速工况。

　　两端的轴孔采用带键槽的圆柱孔设计，安装时可以通过平键实现周向固定，传递额定范围内的扭矩，轴孔的加工公差需要与配合轴径匹配，保证装配后无明显旷量，同时不会因过盈量过大导致装配困难。中间的十字销与叉形接头的配合面是整个部件的核心受力位置，设计时需要考虑接触面的耐磨性能，通常会在销孔位置加装衬套，减少长期转动带来的磨损，维持传动精度。整体外形为圆柱形串联结构，两端的安装轴孔直径统一为D32规格，对应的额定传递扭矩为560N·m，安装时需要预留足够的轴向空间，保证两节万向节的活动范围不会被周边结构干涉，同时两轴的最大偏角不能超过结构允许的极限值，否则会造成十字销的应力集中，引发断裂失效。

　　在实际选型应用中，这类小型联轴器常被用在包装机械的送膜辊传动、小型输送机的动力衔接、实验室测试设备的旋转轴连接场景，这些场景往往存在安装时的对中误差，或是设备运行中机架轻微变形带来的轴系偏移，这类万向耦合结构可以很好地吸收这些偏差，不需要额外增加复杂的对中调整结构，降低设备的装配调试难度。建模过程中需要重点关注十字销与叉形耳的配合间隙，间隙过大会导致传动回差过大，影响传动精度，间隙过小则会造成转动卡滞，甚至在受热膨胀后出现抱死的情况；同时两端轴孔的键槽位置需要与叉形接头的方位匹配，保证装配后受力均匀，避免单侧耳片受力过大。

　　在安装边界上，除了轴向的安装长度要求，还需要考虑径向的转动空间，双节结构在最大偏角状态下，中间连接部分会有一定的径向摆动量，周边的机架、护罩等结构需要避开这个摆动范围，防止运行中出现碰撞。另外，这类联轴器通常不需要额外的润滑维护，在常温、无强腐蚀的工况下可以长期稳定运行，如果应用在多粉尘、潮湿的环境中，可以在十字销配合位置加装防尘密封圈，避免杂质进入配合面加剧磨损。从传动特性来看，它不具备过载保护功能，选型时需要确保额定扭矩大于实际传动的峰值扭矩，预留足够的安全系数，避免冲击载荷下部件损坏。在三维建模时，所有的铰接位置都需要按照实际装配关系添加配合约束，保证模型可以模拟真实的转动偏摆效果，方便后续做整机的运动干涉检查，提前排查安装空间不足的问题，减少实际加工装配时的整改成本。
