带燃气燃烧与风冷结构的立式换热装置

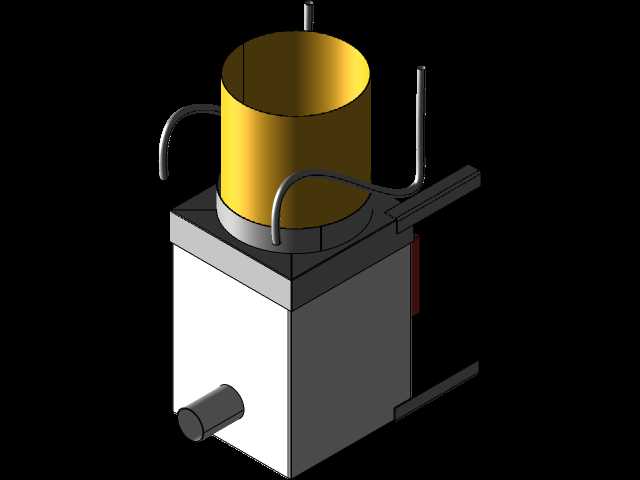

　　在小型分布式供热、实验室热源配套、小型工艺流体加热场景中，这类集成燃气燃烧与风冷结构的立式换热装置，往往承担着小流量介质快速升温、余热初步回收的核心作用，区别于大型工业列管换热器的大流量重载设计，该结构更偏向紧凑化、小占地的应用需求，适配场地空间有限、热负荷需求在中小区间的使用场景。从结构布局来看，装置采用下部方箱基座加上部圆柱换热筒体的分层设计，下部方箱腔体一方面作为燃气燃烧的混合腔与送风稳压腔，侧面伸出的管状接口为燃烧后尾气的排出口，同时方箱的侧壁预留了风冷气流的导流通道，外接的弯管结构将风冷气流导入筒体夹套区域，既可以对筒体外壁进行温度调控避免外壳超温，也能将筒体散失的部分热量随气流二次导入燃烧区域提升热利用率。

　　上部圆柱筒体为核心换热腔，采用直筒式设计降低内部流阻，介质从筒体下部接口进入后，在筒内与燃烧产生的高温烟气通过筒壁完成间壁式换热，升温后的介质从筒体顶部的接口输出，筒体外部布设的多组弯管为风冷循环的导流管路，管路走向贴合筒体外壁弧度，在不额外增加装置整体占地的前提下，最大化气流与筒壁的接触面积。设计过程中首先考虑的是安装边界的适配性，下部方箱基座采用标准方形截面，底部预留的安装固定孔位可直接适配常规型钢支架的安装尺寸，不需要额外定制过渡连接件，整体装置的重心落在方箱基座区域，上部圆柱筒体的直径小于方箱的对角线长度，安装时不需要额外预留过大的侧向操作空间，侧面伸出的管路接口均采用统一的外螺纹标准，可直接对接现场常规管路接头，减少现场改制的工作量。

　　功能层面，集成的燃气燃烧组件布置在方箱腔体的中心位置，燃烧火焰直接对准上部筒体的底部受热面，保证受热区域的热流密度均匀，避免局部过热导致的筒体变形，风冷组件的气流路径经过专门设计，气流从下部方箱的进风口进入后，先对燃烧器的电控组件区域进行冷却，保证电控元件工作在允许温度范围内，之后顺着外部弯管上升到筒体上部，沿筒壁向下流动形成夹套风冷层，最后带着回收的热量回到燃烧进风口，形成半封闭的热风循环，降低燃气的额外消耗。

　　实际使用中，这类装置不需要外接大型的余热回收管路，自身集成的风冷结构已经可以将外壳表面温度控制在安全操作范围内，操作人员在日常巡检时不需要额外加装防烫防护结构，装置的管路接口全部布置在侧面与顶部，底部无突出管路，可直接落地安装或者架设在支架上，适配不同的安装高度需求。结构建模时需要重点关注弯管与筒体、方箱连接处的过渡结构，避免出现直角转折导致的气流阻力陡增，同时筒体与方箱的连接法兰处需要预留密封结构的安装槽位，保证燃烧腔的气密性，防止烟气泄漏到工作环境中，下部伸出的介质出口管采用斜向布置，避免管路与安装支架产生干涉，同时方便介质的排空操作，在设备停机时可以将筒体内残留的介质完全排出，减少残留介质对筒体内部的腐蚀。
