做换热设备结构设计快十年,经手的板换项目少说也有三四十个,看到这个板式结构的三维模型,第一反应是这版的压紧板受力布局做的很扎实,不是那种只凑外形的示意模型。先从实际应用场景说,这类可拆式板式换热器,在暖通空调的冷热交换、化工流程的介质温控、食品加工的物料杀菌冷却、液压系统的油液散热这些场景里用的极多,相比管壳式换热器,它的换热效率要高3-5倍,占地却只有同换热功率管壳设备的三分之一,后期清洗维护也不用整体吊拆,松开拉紧螺栓就能逐片清理板片结垢,对水质或者介质洁净度不算特别高的工况适配性很强。

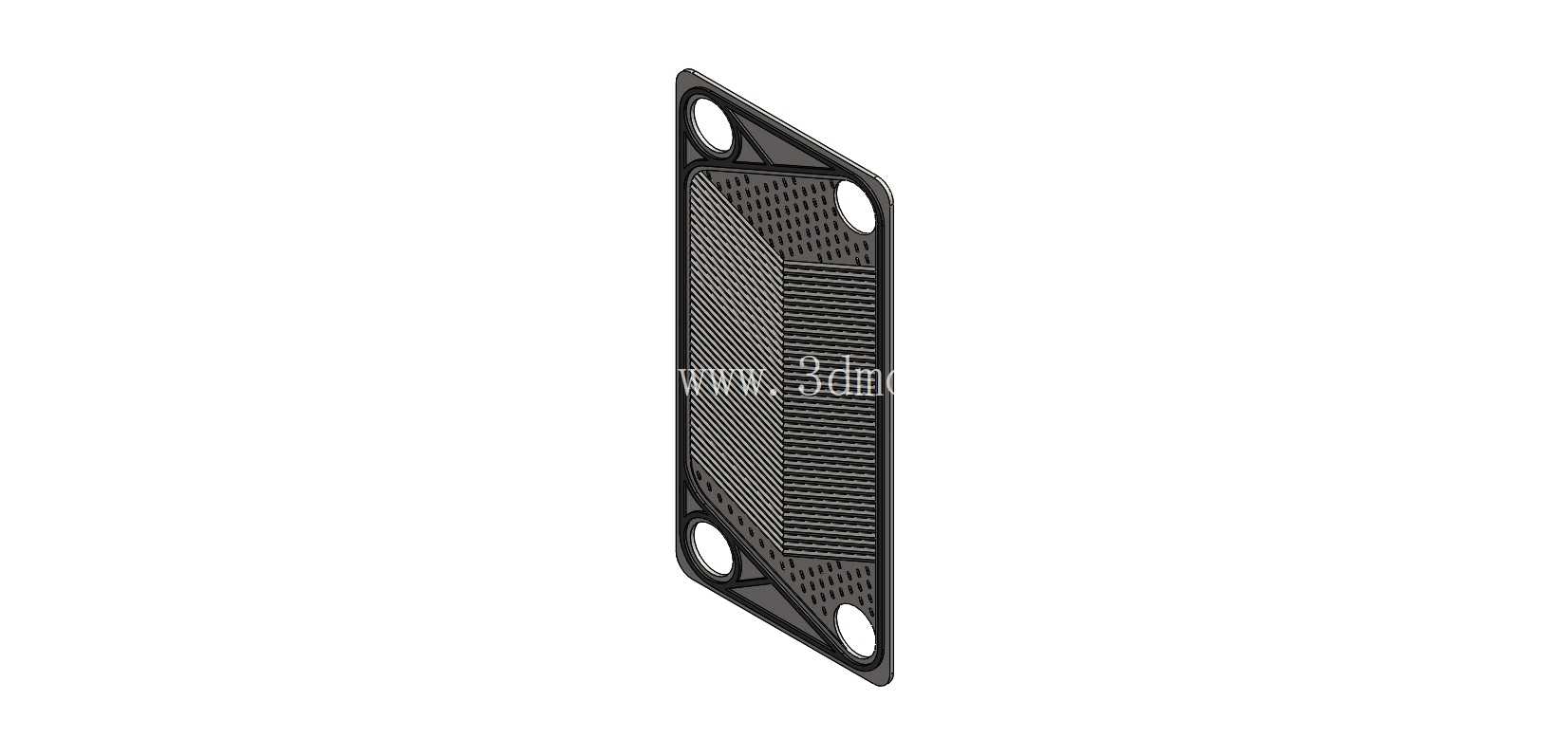

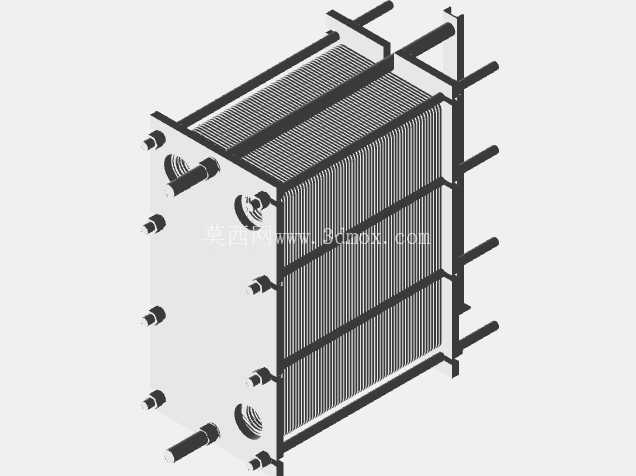

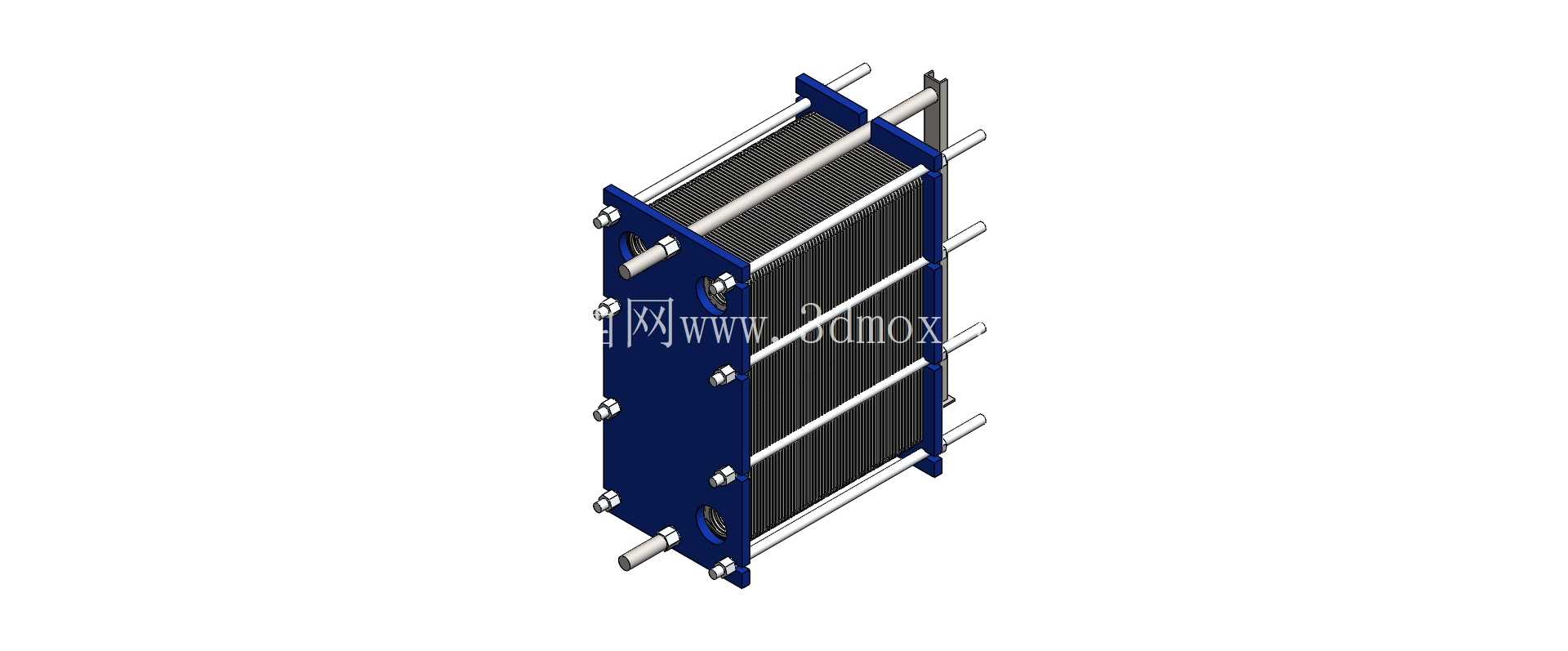

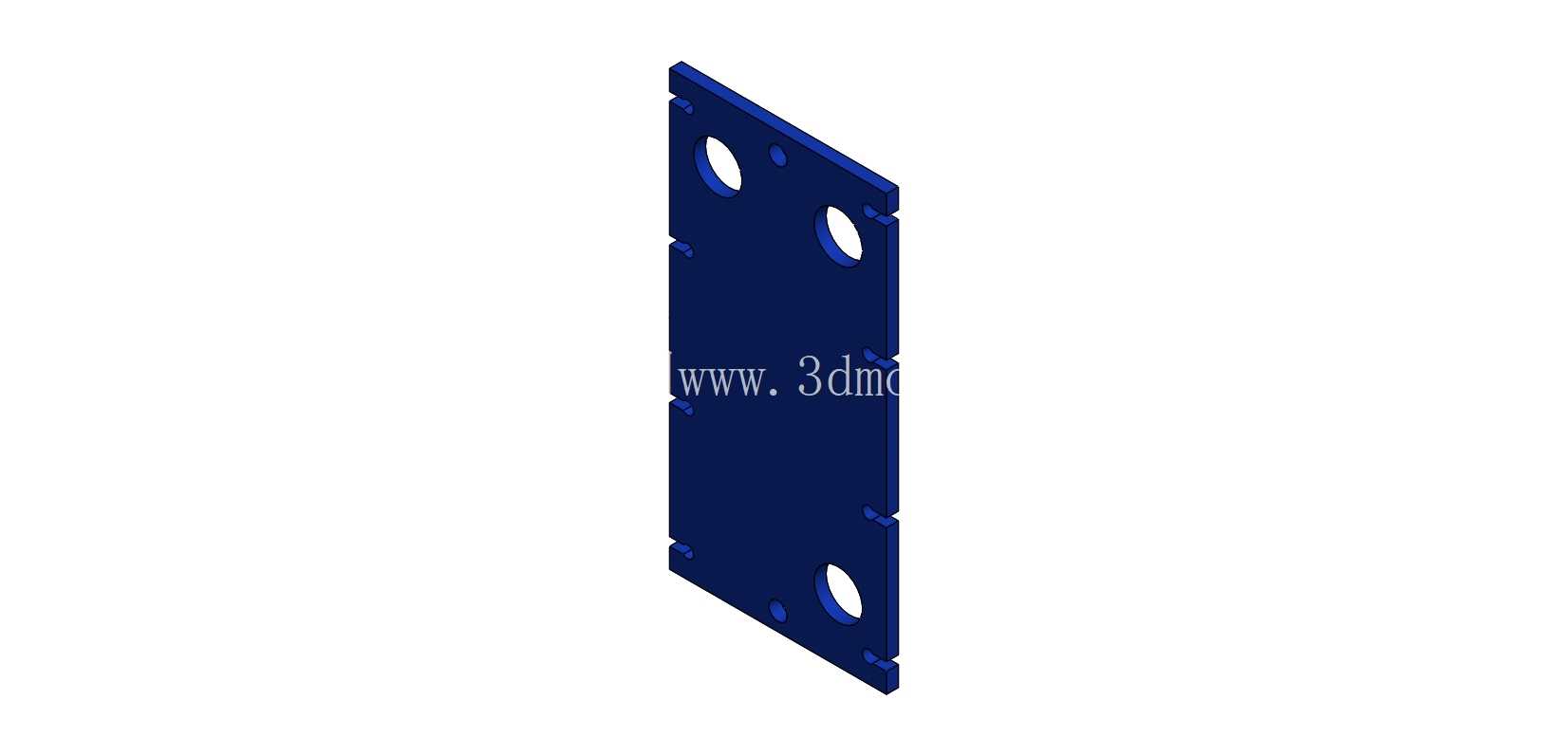

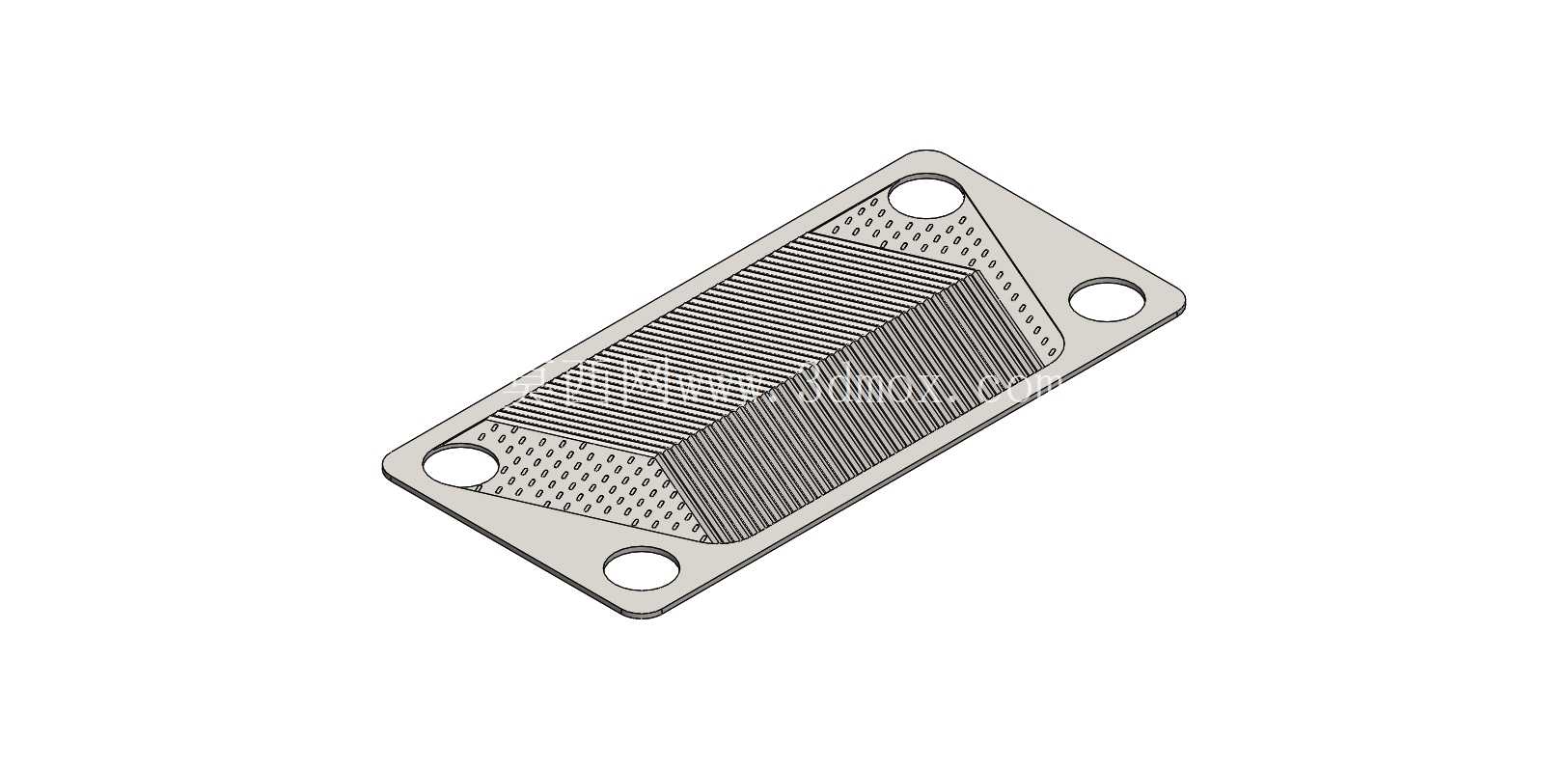

说回这个模型本身的功能特性,整台设备的核心换热单元是堆叠的波纹板片,相邻板片倒置装配后,板片上的人字形波纹会形成交错的流道,冷热介质分别在相邻流道内逆向流动,波纹结构会持续扰动介质流态,让流体在很低的流速下就能形成湍流,既提升了传热系数,也能减少杂质在板片表面沉积结垢的概率。两侧的蓝色端板是压紧结构,其中一块是固定压紧板,上面预留了四个介质接管口,分别对应冷热介质的进出,接管的法兰尺寸是按照常规DN口径的配管边界做的,现场配管时不用额外做变径转接;另一块是活动压紧板,沿着上下两根横向导杆滑动,拆装板片的时候可以沿着导杆平移,不会出现板片堆叠错位的问题。

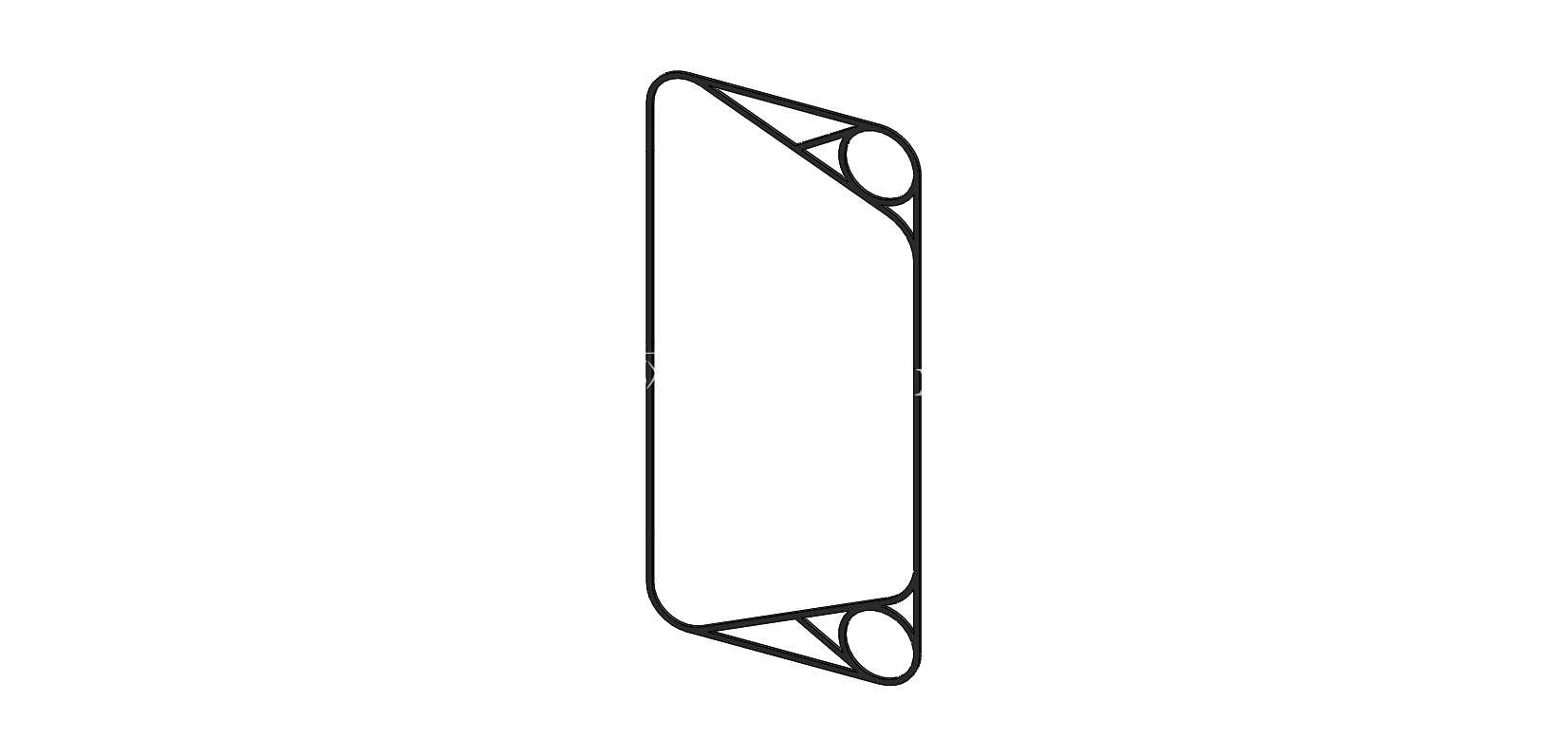

从设计思路上看,这版模型的拉紧螺栓布局是经过受力校核的,上下两排螺栓均匀分布在压紧板四周,拧紧的时候能让压紧板对整叠板片施加均匀的压紧力,不会出现局部压应力过大压坏板片密封垫、或者局部压力不足导致介质串漏的问题。板片之间的密封是靠镶嵌在板片密封槽里的橡胶垫实现的,密封垫上预留了双道密封结构,还设计了泄漏导流槽,万一出现密封失效,介质会顺着导流槽流到设备外部,不会出现冷热介质内部串混的问题,这对化工、食品这类不允许介质交叉污染的工况来说是很关键的设计细节。
再说到安装边界的尺寸逻辑,这类板换的整体宽度是由板片数量决定的,也就是根据换热面积的需求增减板片数量,就能调整整台设备的换热功率,而固定压紧板和活动压紧板的外形尺寸、接管的中心距、导杆的安装高度都是标准化的,同一系列的板换不管换热面积做多大,安装地脚的螺栓孔位置、接管的对接尺寸都保持一致,后期现场扩容或者更换板片的时候不用重新做基础、改配管,能省很多现场施工的工作量。模型里的导杆除了导向作用,上端的导杆还承担了板片堆叠时的定位,每一片板片上的定位缺口都卡在上导杆上,装配的时候能保证每一片板片的对齐精度,不会出现流道错位影响换热效率的问题。
实际做这类设备选型建模的时候,还要考虑不同工况下的材料适配,比如普通水暖工况用304不锈钢板片配丁腈橡胶密封垫就足够,要是用在化工介质换热或者高温工况,就要换成316L不锈钢板片搭配氟橡胶密封垫,接管的材质也要根据介质腐蚀性选碳钢衬塑或者全不锈钢材质。另外板片的波纹角度也有讲究,人字形波纹分大波高和小波高,大波高的流道间隙大,适合含少量颗粒的介质,不容易堵塞;小波高的流道间隙小,湍流强度更高,换热效率更好,适合洁净的水或者油类介质换热。这个模型里的板片波纹是常规的大人字纹,属于通用型的板型,适配的工况范围比较广,做通用换热设备选型参考或者三维布局布管的时候,这个模型的结构完整度足够用,各个部件的装配关系都做的很清楚,导杆、压紧板、板片、拉紧螺栓的配合位置都符合实际产品的装配逻辑,不是那种简化到没法用的外观模型。
现场安装这类设备的时候还要注意,设备周围要预留至少一倍板片堆叠长度的操作空间,方便后期拆开压紧板清洗板片或者更换密封垫,接管处要加装阀门和压力表、温度计,方便运行时监控介质的进出参数,判断设备的换热效率有没有衰减,有没有出现堵塞或者结垢的问题。另外设备的基础要做水平找平,不然拉紧螺栓受力不均,长期运行容易出现密封垫渗漏的问题。
